Ognioodporne, bezobsługowe, ekonomiczne:
rozwiązania motion plastics® dla przemysłu kolejowego

motion plasics® oznacza łożyska polimerowe, e-prowadniki oraz bezawaryjne przewody firmy igus®, które, dzięki swym znakomitym właściwościom, pomogą przezwyciężyć wszelkie wyzwania. Wspomniane właściwości zostały zarówno przebadane i zweryfikowane w laboratorium testowym igus®, największym tego rodzaju w branży, jak i sprawdzone w praktyce.

  • Liczne produkty igus® spełniają wymagania stawiane przez poziom zagrożenia 3 zgodnie z DIN EN 45545.
  • Specjalne materiały łożysk ślizgowych spełniają także zestawy wymogów R22 oraz R23, zaś niektóre z przewodów spełniają zestawy R15 oraz R16.
  • Możliwość obliczenia żywotności za pomocą darmowych narzędzi online
  • Produkty motion plastics® pomagają obniżyć masę rozwiązań
  • Technika łożyskowa tłumiąca drgania
  • Bezobzsługowa technika łożyskowa nie wymagająca dodatkowego smarowania
  • Wysoka odporność termiczna - możliwość pracy w temperaturach od -50 °C to +170 °C
Skontaktuj się ze specjalistą już teraz

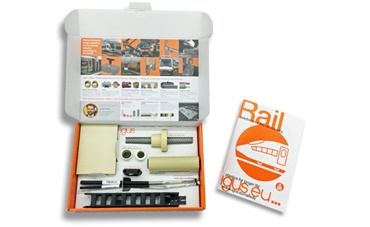

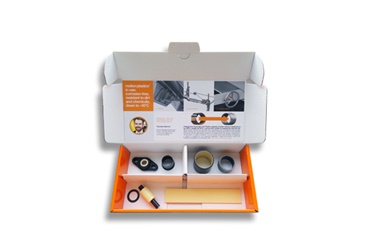

Zestaw próbek produktów związanych z technologią kolejową

Specjalnie dla Państwa bezpłatny zestaw próbek!

Wszelkie aspekty techniki kolejowej

Przekonaj się na własne oczy o wyjątkowej jakości naszych produktów. Zestaw próbek zawiera najważniejsze produkty igus® dla rozwiązań z zakresu techniki kolejowej wraz z informacjami o typowych zastosowaniach.

Zapytaj o bezpłatny zestaw próbek już teraz

Ekonomiczne produkty polimerowe igus® dla techniki kolejowej

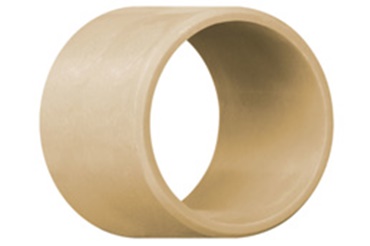

Łożysko ślizgowe iglidur® RW370
Łożysko ślizgowe iglidur® RW370

Spełnia wymogi europejskiej normy dotyczącej bezpieczeństwa przeciwpożarowego DIN EN 45545

Nie podtrzymuje palenia

Wysoka odporność na zużycie

Niski współczynnik tarcia

Brak konieczności stosowania dodatkowego smarowania

Bezobsługowe

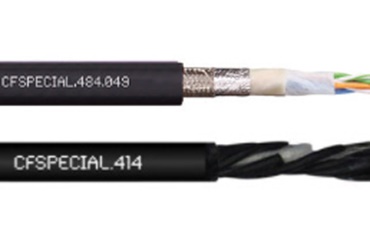

Przewód chainflex® SPECIAL.414
Przewód magistrali CFSPECIAL.484
Przewód sterowniczy CFSPECIAL.414

  • Nie podtrzymuje palenia (zgodnie z DIN EN 60332-1-2, DIN EN 45545-2)
  • Klasa ochrony przeciwpożarowej: 3 (zgodnie z EN 45545-2) bądź 4 (zgodnie z DIN 5510-2)
  • 36-miesięczna gwarancja chainflex®
  • Niewielki promień zgięcia
»  Przewód magistrali w sklepie

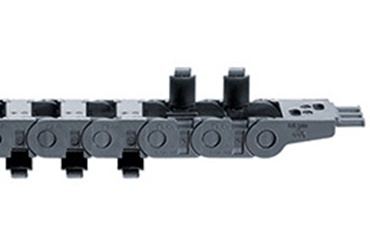

System prowadzenia energii E2 micro
System prowadzenia energii E2 micro

  • Wysoka odporność na skręcanie
  • Najmniejsze wysokości wewnętrzne i promienie zgięcia
  • Elementy mocujące z opcjonalnym systemem odciążenia przewodów.
  • Niewielki skok zapewniający cichą pracę
  • Bezpieczne dla przewodów wnętrze
  • Niska masa
  • Materiał igumid® G V0 GF, zgodny z DIN EN 45545

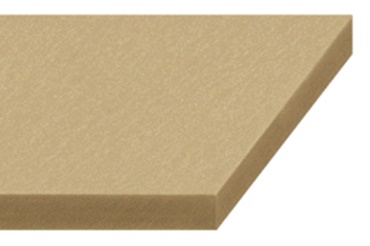

Półfabrykat w formie płyty iglidur® RW370
Półfabrykat w formie płyty iglidur® RW370

  • Spełnia wymogi europejskiej normy dotyczącej bezpieczeństwa przeciwpożarowego DIN EN 45545
  • Nie podtrzymuje palenia
  • Wysoka odporność na zużycie
  • Niski współczynnik tarcia

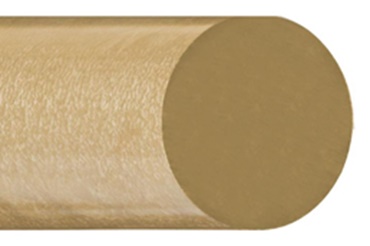

Pręt okrągły iglidur® RW370
Pręt okrągły iglidur® RW370

  • Spełnia wymogi normy dotyczącej bezpieczeństwa przeciwpożarowego DIN EN 45545  (HL3, R22/23)
  • Nie podtrzymuje palenia
  • Wysoka odporność na zużycie
  • Niski współczynnik tarcia

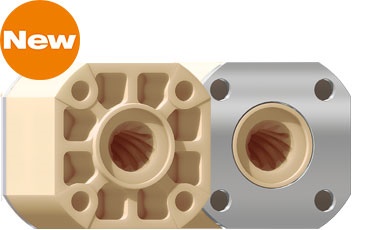

Śruba pociągowa dryspin® z gwintem wielozwojnym
Technika śrubowa dryspin®

  • Bezsmarowość i bezobsługowość
  • Wyższa sprawność (nawet o 82%)
  • Wydłużona żywotność dzięki asymetrii
  • Odporność na działanie czynników chemicznych
  • Zaokrąglona geometria zębów zapewnia cichą pracę oraz niski poziom drgań

Sprawdzone w laboratorium testowym igus® pod kątem rzeczywistych zastosowań

Rzut oka w głąb laboratorium testowego e-prowadników i przewodów chainflex®Zachęcamy do spojrzenia na pracę naszego laboratorium testowego e-prowadników i przewodów chainflex®, gdzie co roku przeprowadzanych jest ponad 10 miliardów cykli testowych.



Rzut oka w głąb laboratorium testowego dry-tech®W największym w branży laboratorium testowym łożyska ślizgowe iglidur® oraz produkty z asortymentu techniki liniowej drylin® poddawane są ciężkim próbom.



Oto dlaczego przedsiębiorstwo Verkehrs-Aktiengesellschaft Nürnberg wybrało produkty igus®

Wymagane są elementy spełniające najbardziej surowe wymagania

Przedsiębiorstwo Verkehrs-Aktiengesellschaft Nürnberg (VAG) już czerpie korzyści dzięki zastosowaniu rozwiązań motion plastics® oraz przewodów igus® w systemie wsiadania swoich tramwajów. - Rozwój i wymagania coraz bardziej idą w kierunku inteligentnych drzwi - mówi technik systemów w VAG, Rober Meier. - Oznacza to konieczność zastosowania licznych przewodów: do optycznego sygnału zamykania drzwi, do czujników wykrywających przytrzaśnięcie pasażerów oraz do przycisków otwierania. Wszystkie drzwi zastosowane w tramwajach VAG muszą być w stanie wytrzymać 70 000 cykli otwierania i zamykania rocznie.

Robert Meier, technik systemów w VAG, oraz Werner Pocher, specjalista igus®, testują system drzwiowy, w którym zastosowano e-prowadnik oraz przewody chainflex®.

Robert Meier, technik systemów w VAG, oraz Werner Pocher, specjalista igus®, testują system drzwiowy.


Brak podrzymywania palenia oraz mniej prac konserwacynych

Duże i proste w montażu bolce
zastosowanego e-prowadnika serii E2 micro zapewniają wysoką stabilność, zaś gładka powierzchnia zmniejsza zużycie przewodów. Właściwości te są szczególnie istotne dla VAG, jako że w przeszłości zbyt cienkie prowadniki prowadziły do uszkodzeń zarówno przewodów, jak i samych prowadników. Użyto także opracowanych specjalnie z myślą o zastosowaniu w pojazdach szynowych przewodów CFSPECIAL.414. Pozwalają one wydłużyć przerwy między pracami konserwacyjnymi do 16 lat - co poparte jest badaniami - i posiadają płaszcz wykonany z niezawierającego halogenu i opóźniającego palenie materiału.

Przewód chainflex® CFSPECIAL.414 wraz z e-prowadnikiem

e-prowadnik z przewodami chainflex® w systemie drzwiowym VAG



Sprawdzone zastosowania produktów igus® w przemyśle kolejowym

Hamulec pociągu wyposażony w łożyska ślizgowe iglidur®
Odporne na wysokie temperatury i korozję łożyska ślizgowe do hamulców

Łożyska ślizgowe iglidur® są wykorzystywane w hamulcach pociągów i tramwajów z uwagi na fakt, iż gwarantują bezawaryjną pracę w warunkach narażenia na uderzenia i brud, a także nie ulegają korozji. Zastosowanie w bardzo niskich lub wysokich temperaturach - pomiędzy -100 °C i 250 °C - jest możliwe dzięki specjalnym materiałom, opracowanym z myślą o pracy w skrajnych warunkach termicznych.

Systemy wsiadania wyposażone w różne produkty igus®.
Niezawodne systemy wsiadania o długiej żywotności

Dzięki przewodom chainflex®, rozwiązaniom z zakresu techniki śrubowej dryspin® oraz systemom prowadzenia energii, systemy wsiadania są bezobsługowe, a także, przede wszystkim, cechują się długą żywotnością. Uszkodzone drzwi mogą stanowić zagrożenie dla pasażerów w nagłych sytuacjach, a na co dzień utrudniają szybkie wsiadania i wysiadanie.

Kabina maszynisty wyposażona w łożyska ślizgowe iglidur®, rozwiązania z zakresu techniki śrubowej dryspin® oraz techniki liniowej drylin®
Odporne na ścieranie elementy sterownicze w kabinie maszynisty

Właściwości rozwiązań motion plastics® są także korzystne w przypadku elementów sterowniczych służących do prowadzenia pociągów i tramwajów. Na przykład, prowadnice liniowe drylin® mogą być zastosowane w dźwigniach hamulców lub osłonach przeciwsłonecznych. Z kolei w punktach łożyskowania w panelach sterowniczych można wykorzystać zapewniające wysoki poziom odporności na zuzycie łożyska iglidur® G. Natomiast regulowane podpory pod nogi można wyposażyć w śruby pociągowe dryspin®, które umożliwiają łatwą regulację.

Łożyska ślizgowe iglidur® w semaforach i zwrotnicach
Odporne na działanie warunków atmosferycznych łożyska ślizgowe do zastosowania w sieci kolejowej

W zwrotnicach łożyska ślizgowe iglidur® są wykorzystywane do łożyskowania rolek w układzie zamka zwrotnicowego. Zastosowanie łożysk ślizgowych wykonanych z wysokowydajnych polimerów niesie ze sobą kilka zalet: łożyska ślizgowe nie ulegają korozji i chronią wał przed zużyciem. Dzięki znakomitej odporności termicznej, łożyska ślizgowe iglidur® mogą wytrzymać nawet skrajne warunku atmosferyczne. Wymienione zalety łożysk ślizgowych igus® są widoczne także przy zastosowaniu w napinaczach kół i semaforach.

Hala konserwacyjna z platformą podnośnikową i e-prowadnikami
Pewne prowadzenie przewodów w halach konserwacyjnych

W halach konserwcyjnych i warsztatach systemy prowadzenia energii igus® zapewniają bezpieczne prowadzenie przewodów oraz wydłużenie ich żywotności. Prowadzenie przewodów w e-prowadnikach pozwala uniknąć efektu korkociągu przewodu, a także zminimalizować liczbę awarii oraz niezbędnych prac konserwacyjnych. Przewody można łatwo i szybko ułożyć bądź wymienić.

Łożysko ślizgowe iglidur® w sprzęgu
Niezawodne i bezsmarowe sprzęganie

Sprzęgi kolejowe zyskują dzięki wysokiej niezawodności łożysk ślizgowych i podkładek oporowych iglidur®. Są one stosowane, na przykład, w bolcach głównych sprzęgów Scharfenberga, umożliwiając obrót głowicy z hakiem podczas sprzęgania. Łożyska ślizgowe nie wymagają stosowania dodatkowego smarowania, dzięki czemu są bezobsługowe.

Technika liniowa drylin® oraz łożyska ślizgowe iglidur® w przedziale pasażerskim
Bezobsługowość i czystość w przedziałach pasażerskich

Łożyska ślizgowe iglidur® oraz rozwiązania z zakresu techniki liniowej drylin® zapewniają czystą regulację, niskie współczynniki tarcia oraz ciche ruchy bez potrzeby stosowania jakiegokolwiek dodatkowego smarowania. Jest to możliwe dzięki suchym środkom smarującym znajdującym się w materiałach igus®. W przypadku konieczności zapewnienia zgodności elementów z normą DIN 45545 można zastosować materiał iglidur® RW370.

Gdzie w przemyśle kolejowym wykorzystywane są produkty igus®?

Niezawodność i bezobsługowa praca mają kluczowe znaczenie przy wysokiej liczbie cykli roboczych i zmiennych warunkach pogodowych. Dzięki temu, że nie wymagają smarowania, rozwiązania motion plastics® firmy igus® są całkowicie bezobsługowe. Są one niezawodne, nie zawierają toksycznych substancji i zostały przetestowane zgodnie z odpowiednimi normami mającymi zastosowanie dla systemów kolejowych. igus® oferuje najszerszy asortyment przewodów do pracy w ruchu, wszystkie przetestowane w największym laboratorium w branży oraz z gwarancją 36 miesięcy.

Rozwiązania igus® dla kabiny maszynisty i przedziału pasażerskiego



Rozwiązania igus® dla zastosowań na zewnątrz pomieszczeń, sieci kolejowych oraz hali konserwacyjnych.



Skontaktuj się z nami już teraz

Czy mają Państwo pytania lub potrzebują informacji na temat stosowania wysokowydajnych polimerów igus® w systemach kolejowych? Nasi specjaliści zawsze z chęcią Państwu pomogą.
