Seria 210

Tutaj można skonfigurować indywidualnie swój E-ChainSystem®. Wszystkie wprowadzone wartości i zmiany są przenoszone do listy części znajdującej się na końcu strony.

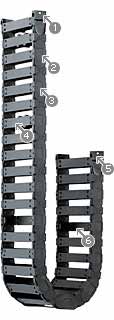

Seria 210 - Prowadnik, z poprzeczkami w każdym ogniwie

1. Uniwersalna opcja mocowania
2. Zewnętrzny kontur odporny na zabrudzenia
3. Przyjemna konstrukcja
4. Standardowy/Zatrzaskowy separator
5. Zintegrowane elemnty odciążenia ciągu
6. Poprzeczki zdejmowalne po obu stronach

Wewnętrzna szerokość Bi 30 do 120 mm
Promień gięcia R: 38 do 200 mm
Podziałka: 46 mm na ogniwo = 33 ogniw/m
(1007mm)

Kiedy należystosować Seria 210

Jeżeli jest konieczna wersja cicha
Do bardzo dużych prędkości i/lub przyspieszeń
Do długich przesunięć
Do wysokich dodatkowych obciążeń

Kiedy nie należy stosować Seria 210

Gdy wymagane są prowadniki E-Chain® o maksymalnie niskim poziomie drgań
System E3
Gdy wymaga się jednostronnie otwieranego prowadnika otwartego lub krytego ze względów ekonomicznych
E2/000 E-Chain®.
Gdy wymaga się jednostronnie otwieranego prowadnika krytego a oniskiej cenie
E2 R100

Wymiary instalacyjne


Nr części :
Wewnętrzna szerokość Bi [mm]:
Promień zginania R [mm]:
Odległość przesuwania S [mm]:
Koniec ustalony dM [mm]:
Długość łańcucha^** [mm]:
Liczba ogniw łańcucha :
Zewnętrzna szerokość Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Masa na ogniwo [g]:
masa [kg/m]:
*Wymagana regulacja wysokości to HF = H + 25 mm (przy dodatkowym obciążeniu 1,5 kg/m), do wszystkich typów aplikacji. Proszę skonsultować się z igus® jeśli powierzchnia jest szczególnie ograniczona
** Obliczona długość odpowiada długości łańcucha bez uchwytów mocujących.

A=koniec ruchomy, B=koniec zamontowany
Skok: 30,5 mm
Ogniw na m: 33 ogniw
Odległość przesunięcia: S
Długość łańcucha = S/2 + K

Długość bez podparcia

Zależność dodatkowego obciążenia od niepodpartej długości
Oś X: Niepodparta długość w m FLB/FLG
Oś Y: Dodatkowe obciążenie w kg/m
Dolna skala: Przesunięcie S w m
FLB = niepodparty z dozwolonym zwisem
FLG = niepodparty z prostym górnym przebiegiem

Indeks ceny:

Mechanizm otwierający :

Kontakt osobisty

Przykłady zastosowania 3D-CAD Próbki, katalog i zamówienie na CD-ROM Wywołanie systemu eksperckiego E-Chain® Obliczanie żywotności Plik PDF Zapytaj eksperta produktu

Konstrukcja z igus®

Model cichy

Zintegrowane system montażowy

Podział wnętrza w wielu wersjach

14 szerokości i 9 promienii gięcia

Specyfikacja projektowaDodatkowe informacje o „zastosowaniu podparcia”

Specyfikacja projektowaDodatkowe informacje o „zastosowaniu ślizgowym”

Instrukcje montażu

Inne typy instalacji

Specyfikacja techniczna

Odciążenie naprężeń

Podział wewnętrzny

1. Separatory

2. Półki o pełnej szerokości

Zakres produktu


niezmontowane	Zmontowane
Na . ogniwo łańcucha

Proszę zastosować Konfigurator do podziału wnętrza oraz do wypełnienia kablami.

Wywołaj konfigurator


Nr części :

Szt. Dodaj do listy

Online Services:


Nr części :

Szt. Dodaj do listy

Online Services:

Opcja 1: Separatory

Separatory można umieszczać w wybranej pozycji w przekroju łańcucha, są one ruchome. Standardowy separator nr części T2102 jest stosowany dla aplikacji pionowej Może być również stosowany dla uzyskania prostych podziałów pionowych/poprzecznych . Poprzez specjalne nacięcia na poprzeczkach serii 210 prowadnika, separator zatrzaskowy T2111 może być zatrzaskiwany co 2 mm.

Zakres produktu


niezmontowane	Zmontowane
Na . ogniwo łańcucha

Proszę zastosować Konfigurator do podziału wnętrza oraz do wypełnienia kablami.

Wywołaj konfigurator


Nr części :

Szt. Dodaj do listy

Online Services:


Nr części :

Szt. Dodaj do listy

Online Services:


Szerokość [mm]:
Nr części :

Szt. Dodaj do listy

Online Services:

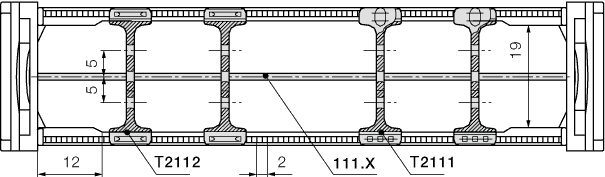

Opcja 2: Półki o pełnej szerokości

Taka możliwość ma sens, gdy stosowana jest duża ilość cienkich kabli o podobnych lub równych wymiarach. Separator T2102 tworzy bazę, przez którą wciska się półki o pełnej szerokości Na nacięciach w poprzeczce prowadnika serii 210 separator zatrzaskowy T2111 może być osadzony co 2 mm.

Uchwyty mocujące

Polimer - wahliwy

Plastikowy, jednoczęściowy ruchomy

Odporny na korozję

Możliwość uniwersalnego montażu

Do krótkich i długich przesunięć

Do współczynników wąskich instalacji

Do łączników blokujących

Nr części :

Odciążenie naprężeń

Koryta prowadnic

Aluminiowy "SuperTrough", wersja podstawowa

1. Części boczne koryta, aluminium, 2 m

2. Drążek ślizgowy, plastikowy, 2 m

3. Płytki ślizgowe*, poprzeczne, 2 m

4. Dolny zacisk, aluminium

5. Profil C, stal cynkowana

6. Śruby M6 x 16

7. Nakrętka ślizgowa M6

8. Łącznik powierzchniowy "Basic", plastikowy

10. Profil tłumiący, kauczukowy

*na zamówienie bez taśm ślizgowych

Aluminiowe „Super koryto” - standard igus®

Aluminiowe Super Koryto jest modularnym systemem koryt do przesunięć na długich odległościach (gdy E-Chains® ślizgają się po sobie, tak jak podano na szkicu). Aluminiowe Super Koryto jest dostępne w taniej wersji podstawowej oraz może być dostosowane do zastosowań w ciężkich warunkach. Uniwersalne zastosowanie powoduje, że firma igus® zaleca nowy standardowy system koryt.

Wiele opcji mocowania wytrzymałymi uchwytami mocującymi, dolne zaciski i złącza powierzchni przylegających.
Taśmy ślizgowe montowane z boków w celu ochrony przed zużyciem przy dużej szybkości.
Odporne na korozję dzięki zastosowaniu aluminium odpornego na działanie wody morskiej.
Elastyczny montaż – łączy z podziemiem, niezależnie od długości profilu oraz umieszczenie powierzchni przekroju koryta.


Nr części :

Szt. Dodaj do listy

Online Services:


Nr części :

Szt. Dodaj do listy

Online Services:


Nr części :

Szt. Dodaj do listy

Online Services:


Nr części :

Szt. Dodaj do listy

Online Services:

Specyfikacja projektowaDodatkowe informacje o „zastosowaniu ślizgowym”

Nadzwyczajny poziom zużycia i hałasu
Bardzo łatwy, uniwersalny montaż

1. Element łączący

2. Plastikowe wkładki ślizgowe

3. Dolny zacisk

4. Taśma ślizgowa

5. Profil C

Lista części

Kontakt osobisty

Ogólne warunki prowadzenia działalności Redakcja strony Uwagi ogólne Deklaracja ochrony danych

wiszący (maks.) [m]	40
stojący (maks.) [m]	3
maks. mocowanie z boku, bez podparcia. [m]	1
maks. pionowe, długie przesunięcia [m]	120
kolisty	po regeneracji

Materiał ogniw łańcucha	igumid G
Min. dopuszczalna temperatura [°C]	-40
Maks. dopuszczalna temperatura [°C]	120
Prędkość ślizgowa (maks.) [m/s]	10
Maks. szybkość ślizgowa [m/s²]	50
Prędkość maks. FLG [m/s]	20
Prędkość maks. FLG [m/s²]	200
Prędkość maks. FLB [m/s]	3
Prędkość maks. FLB [m/s²]	6
Klasa palności ogniwa łańcucha	VDE 0304 IIC UL94 HB
