Moduł liniowy z serii drylin® SHT

Elastyczny, wszechstronny i wytrzymały

Moduły liniowe drylin® SHT umożliwiają całkowicie bezsmarową regulację z wysoką precyzją i wytrzymałością wszystkich komponentów. Moduły mogą być dostosowane do potrzeb klienta dzięki różnym materiałom wałów i śrub napędowych, długościom prowadnic i dodatkowym funkcjom. Seria SHT jest odpowiednia do pracy ręcznej i z silnikiem, dostarczana w stanie gotowym do podłączenia do silników drylin® E.

Specyfikacja specjalna:

  • Solidna konstrukcja
  • Różne materiały wału i wrzeciona
  • Dostępne akcesoria ręczne
  • Dostępne z silnikiem
  • Indywidualnie konfigurowalne

Usługi produktowe

Katalog

Pobierz dane techniczne

Bezpłatny wyciąg z katalogu ze wszystkimi danymi technicznymi dla tego zakresu produktów.

Pobierz teraz fragment z katalogu
Zapytanie o produkt

Zapytaj o wycenę

Zainteresowani spersonalizowaną ofertą? Prosimy o przesłanie wiadomości!

Wyślij zapytanie teraz
Konfigurator online

Bezpłatny konfigurator online

Samodzielna konfiguracja poszczególnych modułów liniowych z milimetrową precyzją. Bez rejestracji.

Przejdź do konfiguratora technologii napędowej

Standardowe rozmiary montażowe serii SHT

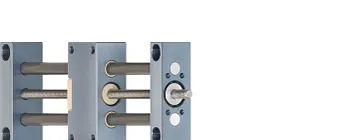

Moduł liniowy drylin SHT-08

SHT-08/SHTC-08

  • Długość wózka:
    • SHT: 65 mm
    • SHTC: 35 mm
  • Maksymalna długość skoku: 300 mm
  • Średnica wału: 8 mm

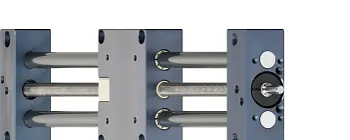

Moduł liniowy drylin SHT-12

SHT-12 / SHTC-12

  • Długość wózka:
    • SHT: 85 mm
    • SHTC: 30 mm
  • Maksymalna długość skoku: 750 mm
  • Średnica wału: 10 mm

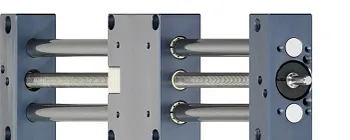

Moduł liniowy drylin SHT-20

SHT-20 / SHTC-20

  • Długość wózka:
    • SHT: 130 mm
    • SHTC: 36 mm
  • Maksymalna długość skoku: 1000 mm
  • Średnica wału: 20 mm

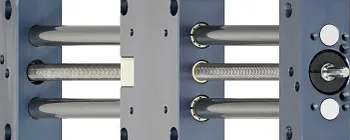

Moduł liniowy drylin SHT-30

SHT-30 / SHTC-30

  • Długość wózka:
    • SHT: 180 mm
    • SHTC: 50 mm
  • Maksymalna długość skoku: 1500 mm
  • Średnica wału: 30 mm
Dane techniczne
Możliwości techniczne
drylin SHT — zakres produktów i wymiary

Opcje konfiguracji online

Z mechanizmem samoblokującym (SHT)

Z mechanizmem samoblokującym (SHT)

  • Gwinty trapezowe zapewniają dużą dokładność pozycjonowania
  • Pozostają na miejscu pod obciążeniem
  • Ochrona przed niezamierzoną regulacją
  • Działają jako hamulec, gdy są używane pionowo
naprężenie wstępne

Z naprężeniem wstępnym (SHT-PL)

  • Ze wstępnie obciążoną nakrętką trapezową (50N)
  • Ręcznie i bezstopniowo regulowany luz promieniowy
  • Lekkość dzięki zastosowaniu aluminium i polimeru
wielowózkowe

Z kilkoma szynami (SHTC)

  • Z krótkimi lub długimi wózkami
  • Napęd z prawej/lewej strony
  • Wysokie podparcie ze swobodnie poruszającymi się wózkami
dryspin®-technologia-SHT

Z gwintem stromym (SHTS)

  • Do szybkiego pozycjonowania
  • Bardzo płynna praca dzięki geometrii dryspin®
  • Dla posuwów do 100 mm skok/obrót
Wrzeciono z łożyskiem kulkowym

Wrzeciono z łożyskiem kulkowym (SHT-BB)

  • Wyższa prędkość i precyzja
  • Napęd pasowy umożliwia obciążenia promieniowe
  • Stały moment obrotowy napędu
Regulacja elektryczna

Ręczne i elektryczne

  • Gotowy do instalacji z akcesoriami do ręcznej regulacji
  • Gotowy do instalacji, w tym silnik i sterowanie silnikiem

Opcje techniczne dla serii SHT

Poniższe opcje można skonfigurować bezpośrednio online dla serii produktów SHT.

Moduł liniowy z obciążeniem wstępnym

SHT-PL — wersja z obciążeniem wstępnym
Osiowe obciążenie wstępne zmniejsza luz systemu. Pozycjonowanie i powtarzalność mogą zostać zoptymalizowane. Wymagany moment obrotowy napędu wzrasta tylko nieznacznie.

Przejdź do obciążenia wstępnego SHT
Moduł liniowy drylin SHT-PL z obciążeniem wstępnym

Materiały wałów

Podczas korzystania z modułów liniowych SHT można wybrać stal, stal nierdzewną lub aluminium anodowane na twardo (standard) jako materiał wału. Krótki czas dostawy i doskonały współczynnik tarcia oraz zużycia sprawiają, że wersja aluminiowa jest najczęściej stosowanym standardem.

Materiały wału drylin do modułów liniowych

Materiały i konstrukcje śrub pociągowych

Wszystkie moduły liniowe drylin® mogą być dostarczane z samohamownymi stalowymi i nierdzewnymi trapezowymi śrubami pociągowymi; na życzenie mogą być również wykonane z twardo anodowanego aluminium. Serie SHT i SLW można również skonfigurować z wielozwojnymi śrubami pociągowymi ze stali nierdzewnej.

Następujące gwinty strome są konfigurowalne: Ds20x5 / Ds20x10 / Ds20x20 / Ds20x50 / Ds20x60 / Ds20x50 / Ds20x60
Ds20x80 i Ds20x90

Więcej informacji o śrubach pociągowych igus®
Materiał gwintu dla modułów liniowych drylin

Materiały łożysk

Wszystkie punkty łożyskowania jednostek napędowych drylin® są wyposażone w bezsmarowe­ i bezobsługowe wysokowydajne polimery igus®. Opcje obejmują materiały do zastosowań wysokotemperaturowych do +180°C (iglidur® X, seria SHT-ES) oraz do środowisk zgodnych z wymogami FDA (iglidur® A180).

Wkładki łożyska ślizgowego do modułów liniowych drylin

Inne produkty i warianty

Moduł liniowy drylin SHT ze stali nierdzewnej

Moduły liniowe ze stali nierdzewnej SHT

  • Odporność chemiczna
  • Wyjątkowo wytrzymałe i odporne na korozję
  • Dostępne warianty zgodne z wymogami FDA
Moduły liniowe ze stali nierdzewnej
Zakup stołu krzyżowego drylin SHT

Stół krzyżowy drylin

  • Wysoka precyzja
  • Całkowicie samosmarowy
  • Precyzyjne osiowanie dzięki produkcji CNC
Przejdź do stołów krzyżowych
Silnik krokowy igus

Silniki krokowe drylin E

  • Odpowiednie silniki krokowe NEMA
  • Inne akcesoria (przełączniki zbliżeniowe, kable silnikowe)
  • W pełni zmontowane
Silnik elektryczny
