drygear modular gearbox system

The Apiro® (Greek for "infinite") robot gearbox construction kit is now available as a starter kit. Build your own robot, including instructions.

The following assemblies can be built:
1. Apiro® room gantry
2. Apiro® area gantry
3. Apiro® mini articulated arm robot
4. Apiro® pusher
5. Apiro® 2-axis picker
6. Apiro® 3-axis picker
7. Apiro® 360° picker
8. Apiro® SCARA

Wersja standardowa wśród przekładni Apiro: przekładnia z wałkiem napędowym umożliwia bezpośrednie podłączenie napędu.  Dostępne przełożenia: 4:1, 32:1, 64:1, opcjonalnie także: 3:1, 5:1, 8:1, 16:1

Bevel gear units are used wherever motion and forces have to be transmitted at right angles. With a 1:1 transmission ratio, the transmitted torques can be transferred almost without loss.

• 1:1 transmission ratio
• Splash-proof
• Ini-kit available for all variants

Za pomocą odpowiednio profilu można realizować szeregowe połączenia kół zębatych, co umożliwia np. regulowanie odstępów między elementami lub produktami. Ta kombinacja jest często używana do zastosowań w przemyśle spożywczym lub pakującym.

Ten typ przekładni jest odpowiedni do zastosowań jako stół obrotowy, ale może być również używana jako oś obrotowa. Typowe zastosowanie to automatyka laboratoryjna.

Die Auslegerachse vom Getriebebaukasten Apiro® ist nun mit einer doppelten Auslegerachse erhältlich. Geeignet für motorischen oder manuellen Antrieb. Die Module sind seriell oder parallel nutzbar bei Hüben von 60 - 1.050 mm.

Sprzęgło może służyć do mocowania różnych wałków o maksymalnej średnicy 12 milimetrów. Przykładowym zastosowaniem jest podłączenie do modułów liniowych.

Przekładnia drygear apiro z ręcznym zaciskiem i wskaźnikiem położenia
•Ręczna regulacja i montaż całej przekładni ...
•Akcesoria z możliwością obrotu w czterech pozycjach: 0°, 90°, 180°, 270°
•Opcjonalnie również: 3:1, 5:1 , 8:1, 16:1

Przekładnia liniowa umożliwia różne skoki w aplikacji i zawiera elementy zębatki i zębnika. Może być konfigurowana w różnych długościach, na przykład do zastosowań popychacza.

• Napęd elektryczny lub ręczny
• Moduły można łączyć szeregowo lub równolegle
• Zestaw INI (czujnika krańcowego) dostępny dla wszystkich wariantów
• Temperatura zastosowania: +5 °C to +50 °C

Przekładnia z wałem wyjściowym umożliwia bezpośrednie podłączenie do wyjścia.

• Dostępna średnica wału wyjściowego: 8 mm
• Dostępne przełożenia to: 4:1, 32:1, 64:1
• Standardowa opcja silnika: silnik krokowy NEMA17/23
• Zestaw INI dla pozycji zerowej — opcjonalnie z możliwością dostosowania
• Opcjonalnie również: 3:1, 5:1, 8:1, 16:1

W celu podłączenia do jednostki liniowej drylin należy dodatkowo zamówić Sprzęgło Apiro-drylin!

Bezpośrednie połączenie na wyjściu do jednostki drylin SLW, SHT
Dostępne opcje to:

• SLW-1660
• SHT-12 / SLW-10xx
• SHT-20
• SHT-30/SLW-1660
• SHT-BB-20 / SLW-BB-2080
• SHT-BB-30 / SLW-BB-25120

W przypadku połączenia Apiro-drylin wymagane jest również Przekładnia Apiro!

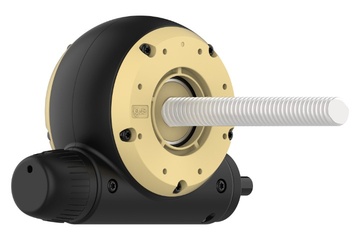

• Proste i bezpośrednie połączenie ze śrubami pociągowymi dryspin
• Dostępne opcje: DS10x25, DS12x5 i TR16x2
• Ekonomiczne przekładnie wykonane całkowicie z wytrzymałego polimeru iglidur®
• Modułowa konstrukcja do regulacji ręcznej lub z silnikiem
• Możliwa szybka konwersja
• Montaż bez specjalnych narzędzi

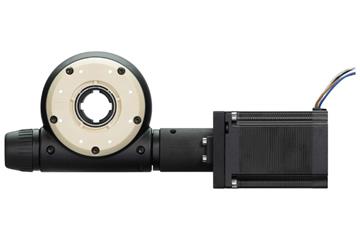

• Rozmiar montażowy: NEMA17/rozmiar montażowy kołnierza 42 mm
• Moment trzymający: 0,5Nm
• Prąd nominalny: 1,80 A
• Połączenie silnika:  Skrętka
• Cena bez przekładni

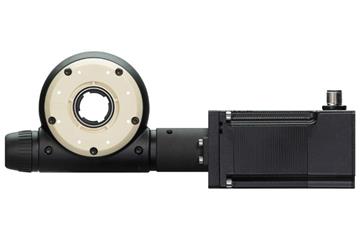

• Rozmiar montażowy: NEMA17/rozmiar montażowy kołnierza 42 mm
• Moment trzymający: 0,50Nm
• Prąd nominalny: 1,80 A
• Podłączenie silnika: Złącze metryczne
• Cena bez przekładni

• Rozmiar montażowy: NEMA17/rozmiar montażowy kołnierza 42 mm
• Moment trzymający: 0,50Nm
• Prąd nominalny: 1,80 A
• Podłączenie silnika: Złącze metryczne
• Cena bez przekładni
