igutex® TX1 - dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

igutex® TX1

Metoda badania

gęstość

g/cm³

2,1

Kolor

szaro-zielony

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wag.

0,2

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

0,5

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

µ

0,04 - 0,14

Wartość pv, maks. (na sucho)

MPa x m/s

0,89

Specyfikacja mechaniczna

moduł zginania

MPa

12.000

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

55

DIN 53452

Wytrzymałość na ściskanie

MPa

220

maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

200

Twardość Shore D

94

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+120

Górna temperatura krótkotrwałego zastosowania

°C

+170

Niższa temperatura stosowania

°C

-60

przewodność cieplna

[W/m x K]

0,24

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

3

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1011

DIN IEC 93

Rezystancja powierzchniowa

Ω

> 1013

DIN 53482

Tabela 01: Dane materiałowe

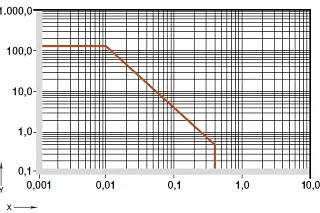

wartości pv igutex® TX1
wartości pv igutex® TX1

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych igutex® TX1 w pracy na sucho względem wału stalowego w temperaturze +20 °C

X = prędkość powierzchni [m/s]
Y = obciążenie [MPa]

Łożyska ślizgowe igutex TX1 charakteryzują się bardzo wysoką nośnością przy dużych obciążeniach promieniowych i dobrą odpornością na ścieranie. Specjalna konstrukcja zapewnia wysoką stabilność wymiarową dzięki uzwojeniu z długimi włóknami i stałym smarom, co umożliwia bezobsługową pracę. Profil specyfikacji uzupełnia wysoka odporność na zabrudzenia i media.

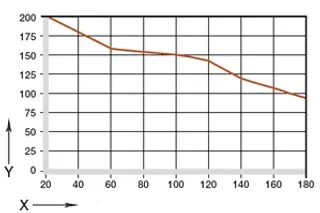

ciśnienie powierzchniowe TX1

wykres. 02: maksymalne zalecane ciśnienie powierzchniowe w funkcji temperatury (200 MPa przy +20 °C)

X = temperatura [°C]
Y = obciążenie [MPa]

Specyfikacja mechaniczna
Wytrzymałość na ściskanie łożysk ślizgowych igutex® TX1 maleje wraz ze wzrostem temperatury. wykres. 02 ilustruje tę zależność. Przy krótkotrwałej dopuszczalnej temperaturze zastosowania +170 °C, dopuszczalny nacisk powierzchniowy wynosi nadal 100 MPa. Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Na tej podstawie nie można wyciągać wniosków na temat trybologii.

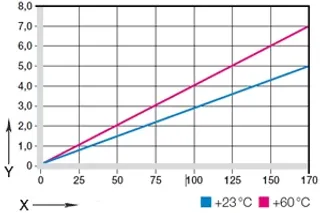

Odkształcenie pod wpływem obciążenia i temperatury

Wykres 03: Odkształcenie pod wpływem ciśnienia i temperatury

X = obciążenie [MPa]
Y = odkształcenie [%]

Wykres. 03 przedstawia odkształcenie sprężyste igutex® TX1 pod obciążeniem promieniowym.

obciążenie, nacisk powierzchniowy

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

0,4

0,2

1

krótkotrwały

0,9

0,5

2

Tabela 03: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości ślizgowe
Typowe zastosowania łożysk ślizgowych igutex® TX1 to wysoko obciążone ruchy obrotowe z raczej niskimi prędkościami. Niezależnie od tego można osiągnąć wysokie prędkości maksymalne. Prędkości podane w tabeli 03 są wartościami granicznymi dla niskich obciążeń łożyska. Nie mówią one nic o odporności na zużycie przy tych parametrach.

igutex® TX1

suchy

Smar

olej

woda

współczynnik tarcia µ

0,04 - 0,14

0,09

0,04

0,04

Tabela 04: Współczynnik tarcia względem stali (Ra = 1 μm, 50 HRC)

Tarcie i zużycie
Należy zauważyć, że zbyt szorstka powierzchnia ślizgowa zwiększa tarcie. Zbyt gładkie wały również zwiększają współczynnik tarcia. Zalecamy chropowatość wału (Ra) od 0,4 do maksymalnie 0,7 μm. Współczynnik tarcia łożyska ślizgowego igutex® TX1 zależy również w dużym stopniu od prędkości i obciążenia. Wraz ze wzrostem prędkości powierzchniowej współczynnik tarcia również gwałtownie rośnie. Natomiast współczynnik tarcia maleje w sposób ciągły wraz ze wzrostem obciążenia.

współczynnik tarcia TX1

wykres. 04: współczynnik tarcia w funkcji prędkości powierzchni, p = 1 MPa

X = prędkość powierzchni [m/s]
Y = współczynnik tarcia μ

współczynnik tarcia jako funkcja obciążenia TX1

wykres. 05: współczynnik tarcia w funkcji obciążenia, v = 0,01 m/s

X = obciążenie [MPa]
Y = współczynnik tarcia μ

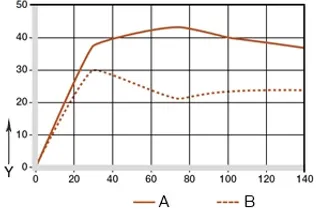

Zużycie w zastosowaniach oscylacyjnych i obrotowych TX1

wykres. 07: Zużycie w zastosowaniach oscylacyjnych i obrotowych z Cf53 jako funkcja obciążenia

X = obciążenie [MPa]
Y = zużycie [μm/km]

A = obracające się | B = oscylujące

Materiały wałów
W zakresie dużych obciążeń zaleca się stosowanie wałów hartowanych. Dotyczy to w szczególności stosowania igutex® TX1. Jednakże, nawet w przypadku miękkich wałów, akceptowalne wskaźniki zużycia są nadal osiągane przy dużych obciążeniach obrotowych poniżej 100 MPa. Porównanie szybkości zużycia w ruchu obrotowym i wahadłowym na wykresie 07 jasno pokazuje, że siła igutex® TX1 tkwi w wahadłowym ruchu pod dużym obciążeniem.

Materiały wałów
Zużycie, zastosowanie obrotowe TX1

wykres. 06: Zużycie, aplikacja obrotowa z różnymi materiałami wału, p = 76 MPa, v = 0,01 m/s

X = materiał wału
Y = zużycie [μm/km]

A = Cf53
B = Cf53, chromowany na twardo
C = 304 SS
D = stal węglowa HR
E = St52 azotowana gazowo
F = Cromax 280X
G = Cromax 482H

Średni

Odporność

Alkohole

0

Węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

silne kwasy

-

Rozcieńczone zasady

mocne zasady

-

+ odporny 0 warunkowo odporny - nieodporny

Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 02: odporność chemiczna igutex® TX1

Dalsza specyfikacja
odporność chemiczna
Promieniowanie radioaktywne Łożyska wykonane z igutex® TX1 są odporne na promieniowanie o natężeniu do 2 - 102 Gy.

Odporność na promieniowanie UV Łożyska ślizgowe igutex® TX1 są trwale odporne na promieniowanie UV.

Próżnia W próżni małe składniki wody ulatniają się. Możliwe jest ograniczone zastosowanie w próżni.

Specyfikacja elektryczna Łożyska ślizgowe igutex® TX1 są izolowane elektrycznie.

Rezystywność objętościowa

> 1011 Ωcm

DIN IEC 93

Rezystancja powierzchniowa

> 1013 Ω

DIN 53482

Absorpcja wilgoci
Absorpcja wilgoci przez łożyska ślizgowe igutex® TX1 wynosi 0,2% w normalnych warunkach klimatycznych. Granica nasycenia wodą wynosi 0,5%.

Średnica****d1 [mm]

wał h9**[mm]**

igutex® TX1**[mm]**

obudowa H7**[mm]**

> 20 do 40

0 - 0,052

+0,020 +0,154

0 +0,021

> 40 do 70

0 - 0,062

+0,025 +0,175

0 +0,025

> 70 do 80

0 - 0,074

+0,050 +0,200

0 +0,030

Tabela 05: Ważne tolerancje dla łożysk ślizgowych igutex® TX1 zgodnie z ISO 3547-1 po montażu na wcisk, bez możliwego rozszerzenia otworu oprawy

Tolerancje montażowe
Łożyska ślizgowe igutex® TX1 to standardowe łożyska do wałów o tolerancji h (zalecane minimum h9). Łożyska są przeznaczone do wciskania w oprawy o tolerancji H7. Po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska dostosowuje się zgodnie ze specyfikacją standardową.
