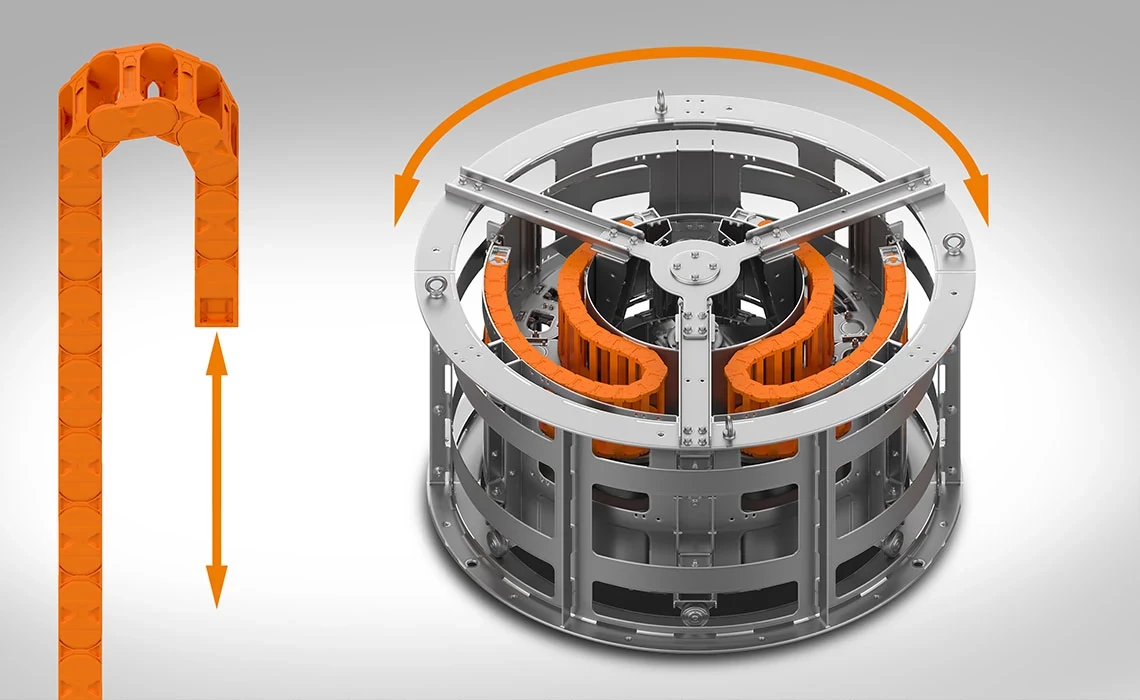

Wystarczy filtrować produkty według rodzaju ruchu w sklepie prowadników kablowych online i zawęzić wyniki na podstawie wymiarów.

Dzięki konfiguratorowi prowadników kablowych "e-chain® expert" możesz w zaledwie kilku krokach zaprojektować swój indywidualny, gotowy do podłączenia system prowadnika kablowego.

Wystarczy skorzystać z naszego kalkulatora żywotności, aby obliczyć przewidywaną żywotność prowadnika kablowego.

Korzystając z naszych czujników i.Sense, możesz w dowolnym momencie uzyskać rzetelny raport o stanie zasilania w czasie rzeczywistym.

Dzięki e-prowadnikom rolkowym możliwe jest pokonywanie przesuwów rzędu 1200 m i większych.

Z reguły standardowy zakres temperatur dla e-prowadników z tworzywa sztucznego wynosi -40 °C do +130 °C, krótkoterminowo +170 °C.

Nasze wielokrotnie nagradzane prowadnik kablowe zostały opracowane specjalnie z myślą o biurach i meblach. Np. firma igus oferuje prowadniki kablowe typu ZF14 lub OCR, które zapewniają uporządkowane prowadzenie kabli na biurku. Opcje mocowania: magnetyczne, przykręcane i klejone.

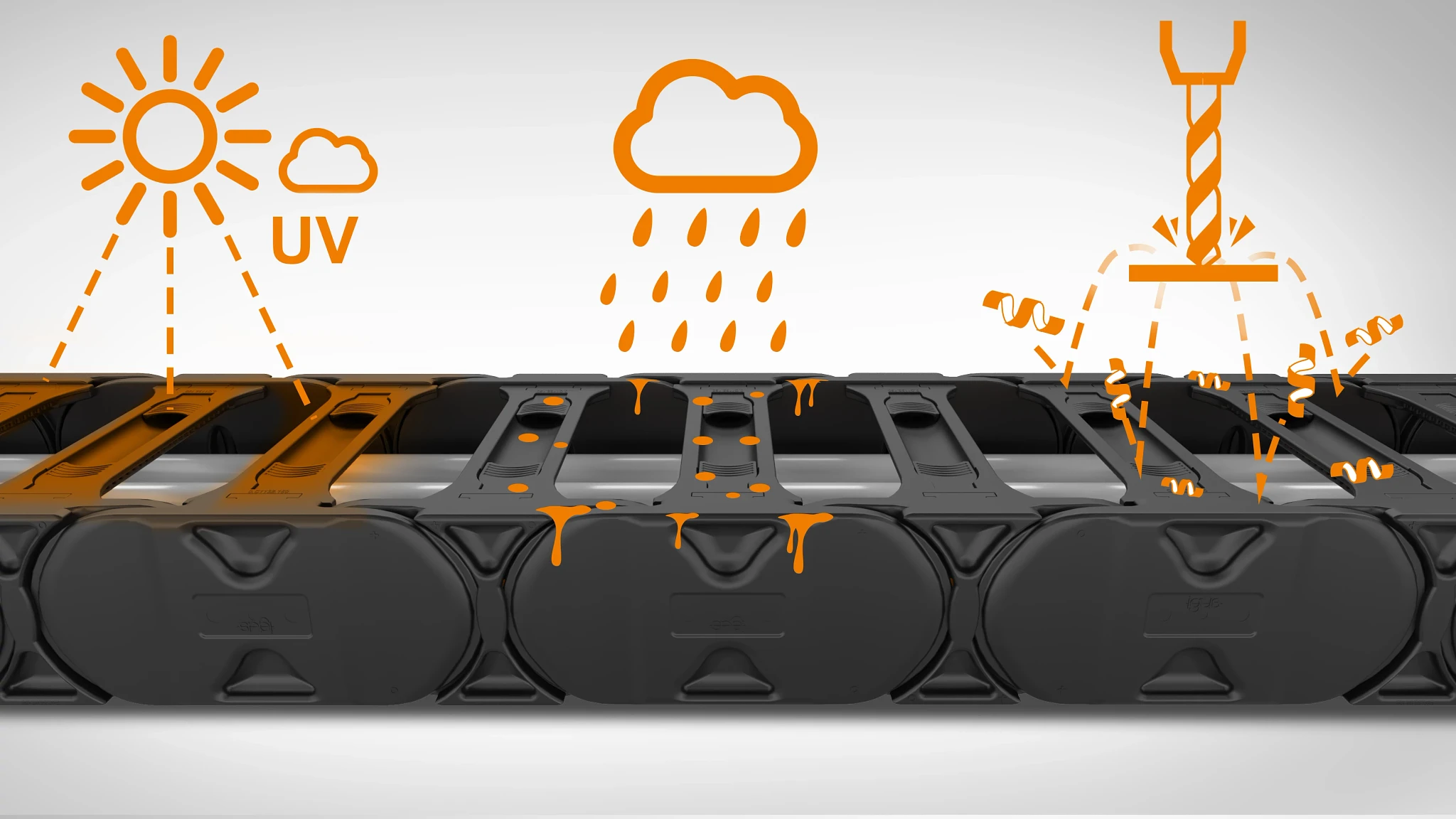

Szczegółowy wykaz prowadników kablowych odpornych na działanie substancji chemicznych zawiera informacje na temat odporności materiałów igus — igumid G, TE i NB — na działanie wielu substancji chemicznych.

W zależności od zastosowania zaleca się stosowanie wahliwych lub blokowanych uchwytów montażowych. Wahliwe uchwyty montażowe można przesuwać w miejscu połączenia z pierwszym ogniwem prowadnika, tzn. można tu również regulować promień. W miejscu połączenia z pierwszym ogniwem prowadnika zamocowany jest uchwyt montażowy blokowany, co oznacza, że połączenie to nie pozwala na żaden ruch.

Tak, polimerowe prowadniki kablowe wykonane z materiału igumid HT są odporne na gorące opiłki o temperaturze do +850°C.

Yes, dzięki systemowi autoglide można realizować przesuwy do 80m bez rynny prowadzącej.

Tak, wszystkie materiały, z których wykonane są prowadniki kablowe igus, nadają się do ciągłej eksploatacji w temperaturach sięgających nawet -40°C.

Tak, tutaj znajdziesz wszystkie prowadniki kablowe wykonane z materiału przewodzącego ESD.

Tak, polecamy prowadnik kablowy TH3, który został opracowany specjalnie z myślą o branży spożywczej i napojów.

Tak, dzięki polimerowym prowadnikom kablowym firmy igus można zaoszczędzić nawet 57%, a dzięki przewodom chainflex nawet 17%. Ulepsz technologię teraz i zwiększ wydajność energetyczną.

Dzięki naszemu systemowi i.Cee do konserwacji predykcyjnej w każdej chwili otrzymujesz w czasie rzeczywistym informację o optymalnym terminie konserwacji, w oparciu o aktualny profil ruchu oraz bieżący stan zasilania.

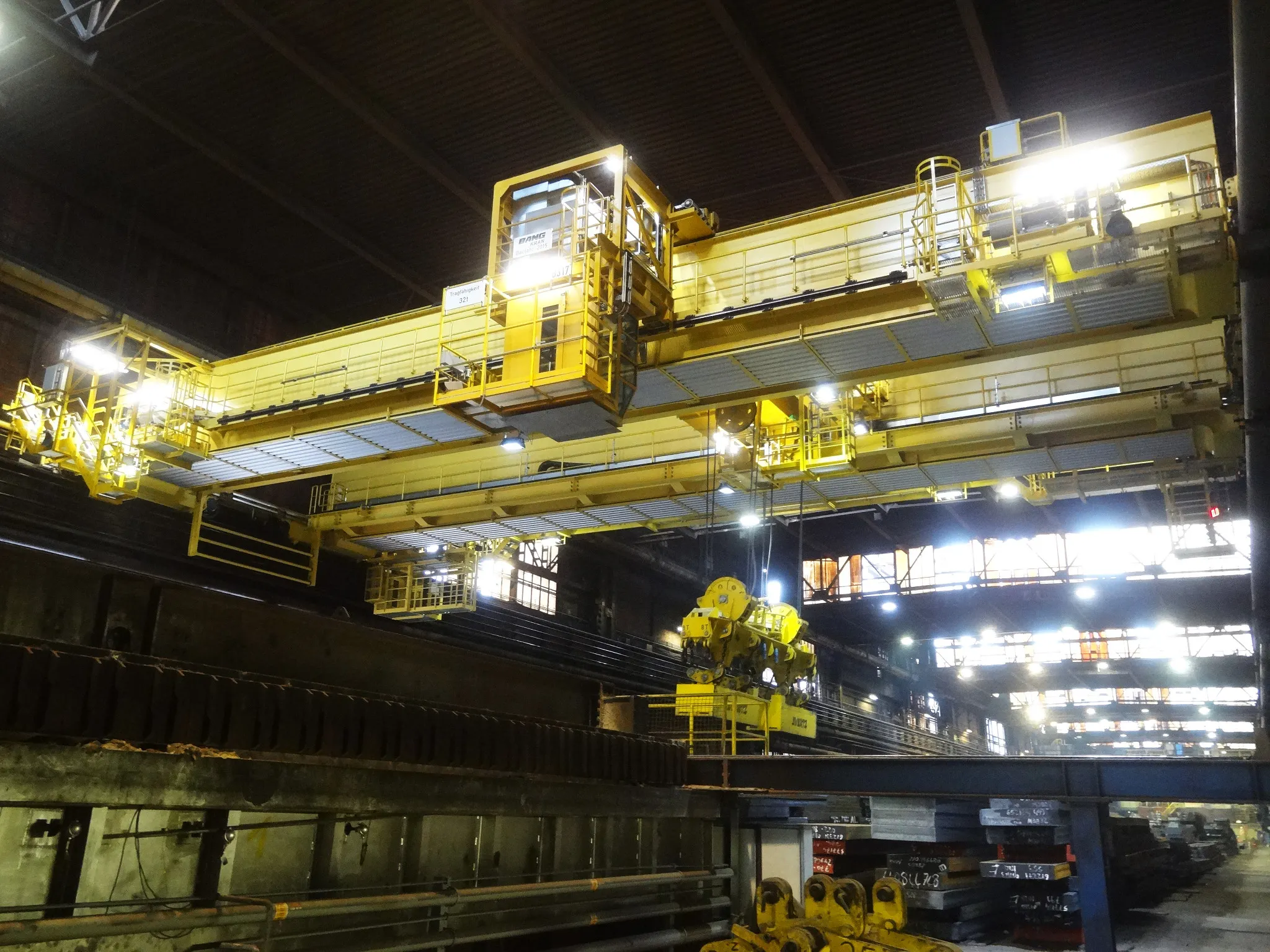

Tak, prowadniki kablowe można również niezawodnie stosować w suwnicach wewnętrznych wyposażonych w dwa wózki. Systemy prowadzenia energii muszą być zaprojektowane w taki sposób, aby w bezpieczny sposób koordynowały ruchy obu wózków oraz chroniły przewody przed zużyciem, siłami rozciągającymi i czynnikami zewnętrznymi. Szczególnie w przypadku długich przesuwów i dużych obciążeń dynamicznych prowadniki kablowe mają przewagę nad klasycznymi festonami lub wózkami kablowymi: zajmują mniej miejsca montażowego, są mało wymagające w utrzymaniu, lepiej chronią kable energetyczne i przewody transmisji danych oraz umożliwiają osiąganie dużych prędkości przesuwu. W wymagających zastosowaniach dźwigowych często stosuje się wytrzymałe prowadniki kablowe rolkowe i rynny prowadzące.

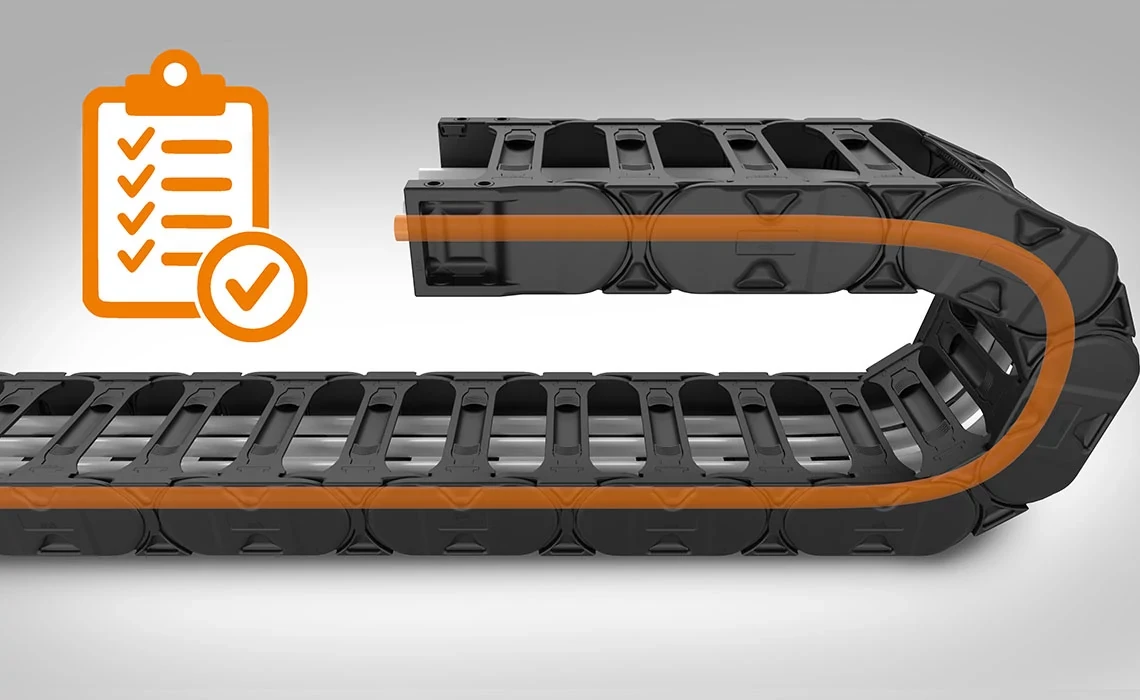

Dwa przewody ułożone jeden na drugim nie stanowią problemu, ale doświadczenie pokazuje, że w przypadku większej liczby przewodów ułożonych jeden na drugim bez odpowiedniego odstępu powstaje napięcie, a przewody, że tak powiem, przeszkadzają sobie nawzajem, a w najgorszym przypadku są wypychane między poprzeczki prowadnika kablowego. W najgorszym przypadku może to doprowadzić do ścinania lub zerwania przewodu.

W przypadku polimerowych prowadników kablowych możliwe jest wykonanie ruchu z dopuszczalnym ugięciem. Ta opcja nie jest dozwolona w przypadku prowadników stalowych. Wartość najmniejszego możliwego promienia gięcia danej serii prowadników określa również maksymalne dopuszczalne ugięcie.

Gdy tylko dopuszczalne ugięcie zostanie przekroczone, zużycie prowadnika kablowego wzrasta, a jego żywotność znacznie się skraca.

W takich przypadkach dostępne są następujące opcje:

1. Wybierz bardziej wytrzymały prowadnik kablowy
2. Wsparcie biegu górnego
3. Użyj wersji ślizgowej

Jeśli na ogniwie prowadnika nie widać żadnego oznaczenia lub jeśli nie jest ono już czytelne, promień gięcia można również zmierzyć lub obliczyć: należy zmierzyć wysokość łuku promienia, wymiar H (od podstawy do górnej krawędzi zewnętrznej biegu górnego) — sprawdź wykres. Ponieważ promień mierzy się w fazie neutralnej ogniwa prowadnika, od wymiaru H należy odjąć zewnętrzną wysokość ha tego ogniwa prowadnika.

Wynik ten należy podzielić przez 2, aby uzyskać nominalny promień gięcia R prowadnika kablowego. Podsumowując w postaci wzoru:

R = (H – ha)/2

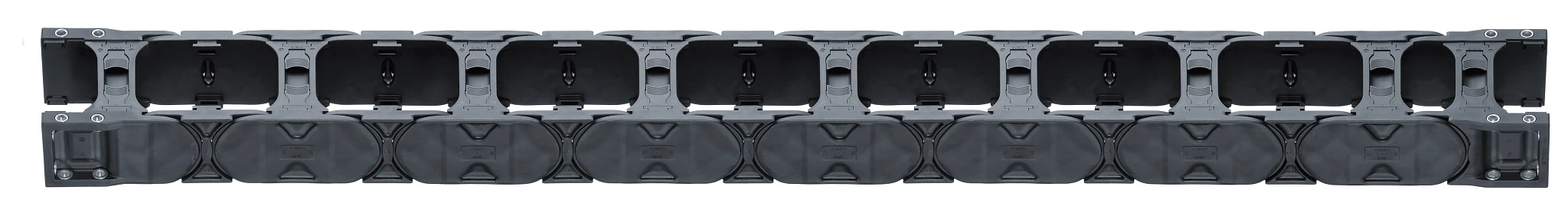

Tak, bo wystarczy po prostu rozłożyć specjalne poprzeczki. Jeśli kiedykolwiek ulegną zużyciu, można je łatwo wymienić.

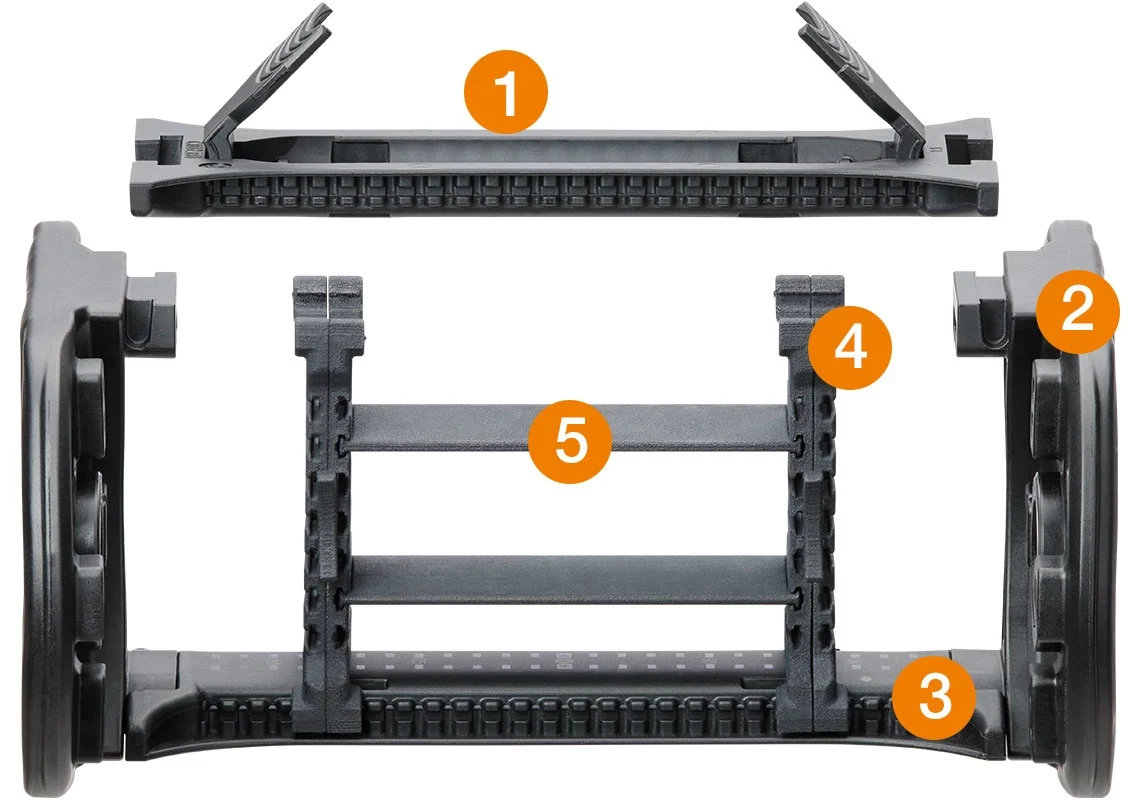

Podział wewnętrzny stanowi ważny element prowadników kablowych i służy do oddzielania lub podziału różnych mediów wewnątrz prowadnicy. Części do podziału wewnętrznego prowadników kablowych to:

• Separatory
• częściowa półka / Półka o pełnej szerokości
