Osie liniowe z napędem śruby pociągowej

Napęd śruby pociągowej jest jednym z elementów systemów napędowych. Liniowy ruch ruchomego korpusu jest generowany przez obracającą się śrubę pociągową i przenoszony na nakrętkę śruby pociągowej. Jest to więc ruch obrotowy przekształcony w ruch liniowy.

Osie liniowe drylin® z napędem śruby pociągowej są przeznaczone do wszelkiego rodzaju zadań pozycjonowania. Regulacja liniowa odbywa się za pomocą trapezowych śrub pociągowych o różnych rozmiarach lub za pomocą wielozwojnych śrub pociągowych, które mogą być wprawiane w ruch ręcznie lub elektrycznie. Maksymalna prędkość przesuwu wynosi do 1,6 m/min, w zależności od gwintu i obciążenia. Długość skoku można dowolnie wybierać dla każdego systemu napędu liniowego. Śruba pociągowa z łożyskiem ślizgowym ma maksymalny skok 1500 mm, a śruba pociągowa z łożyskiem kulkowym — 1000 mm.

Co można znaleźć na tej stronie:

▶ Nasze osie wrzeciona w skrócie
▶ Zalety osi wrzeciona
▶ Struktura osi wrzeciona
Materiały w obrębie osi wrzeciona

▶ Bezpłatny konfigurator
▶ Przykłady zastosowań z osiami wrzeciona
▶ Bezpłatna próbka i opracowanie techniczne

Rzut okiem na nasze osie wrzeciona

Tutaj znajdziesz przegląd naszej oferty osi liniowych z napędem wrzeciona. Niezależnie od tego, czy chodzi o wały okrągłe, czy szyny liniowe — tutaj znajdziesz odpowiednie urządzenie wrzeciona.

Oś liniowa SHT

Napęd: trapezowe lub wielozwojne śruby pociągowe
Napędy śrubowe ze ślizgowymi łożyskami kulkowymi
Śruby pociągowe wykonane ze stali, stali nierdzewnej lub aluminium
Wózek w wersji z blokiem poczwórnym lub w wersji kompaktowej
Możliwość konfiguracji online

Więcej o osiach liniowych drylin SHT

Osie liniowe SLW

Osie liniowe oparte na prowadnicach drylin W
Napęd: gwint trapezowy lub wielozwojny
Odporne na skręcanie systemy podwójnych wałów
Wiele opcji wózków i szyn
Możliwość ręcznej i zmotoryzowanej regulacji

Więcej o osiach liniowych drylin SLW

Osie liniowe SAW

Osie liniowe oparte na prowadnicach drylin W
Napęd: gwint trapezowy lub wielozwojny
Solidna konstrukcja
Gotowe do montażu z silnikiem elektrycznym
Łożysko kulkowe

Więcej o osiach liniowych drylin SAW

Miniaturowy napęd liniowy SLN/SLNV

Oparte na niskoprofilowej prowadnicy liniowej drylin N
Napęd: Śruba pociągowa lub wielozwojna
Kompaktowa konstrukcja
Regulacja luzu na wózku
Precyzyjne z obciążeniem wstępnym

Więcej informacji o osiach liniowych drylin SLN

Osie liniowe z pojedynczą tubą SET

Bezsmarowa regulacja jednotubowa
Napęd: gwint trapezowy
Prosta, płynna konstrukcja
Niska masa dzięki zastosowaniu aluminium i polimeru
Odporność na temperaturę do +50°C

Więcej informacji na temat osi z pojedynczą tubą easytube

Niskoprofilowe osie liniowe SLT

Na podstawie miniaturowych prowadnic drylin T
Napęd: Śruba pociągowa trapezowa lub wielozwojna
Niskoprofilowa i kompaktowa konstrukcja
Wózki z indywidualną regulacją luzu
Różne opcje śruby pociągowej

Więcej o osiach liniowych drylin SLT

Zalety osi wrzeciona

Gdy wymagane jest ekonomiczne, gotowe do montażu rozwiązanie, osie wrzeciona są często pierwszym wyborem. Tutaj można zobaczyć, jakie inne zalety ma napęd liniowy z wrzecionem w porównaniu z innymi systemami:

Precyzyjne pozycjonowanie

Przekształcając ruch obrotowy wrzeciona bezpośrednio w ruch liniowy, uzyskuje się bardzo dokładne i powtarzalne pozycjonowanie. Ma to kluczowe znaczenie w zastosowaniach wymagających wąskich tolerancji i wysokiej precyzji.

Kompaktowa konstrukcja

Osie wrzeciona są również dostępne w szczególnie małych wersjach. Dzięki swojej kompaktowej konstrukcji idealnie nadają się do wszystkich zastosowań, w których dostępna jest tylko niewielka przestrzeń montażowa. Odkryj naszą kompletną miniaturową serię drylin®.

Wysoka nośność

Napędy wrzeciona w modułach liniowych są w stanie przenosić bardzo duże obciążenia. W przeciwieństwie na przykład do elastycznych pasków zębatych, osie wrzecion mogą zapewnić wydajne przenoszenie mocy dzięki swojej niewielkiej sztywności.

Ruch o niskim tarciu

Moduły liniowe z napędem wrzeciona charakteryzują się szczególnie niskim tarciem. Stały, precyzyjny ruch napędu wrzeciona minimalizuje tarcie, a tym samym zużycie komponentów. Zapewnia to dłuższą żywotność całej osi wrzeciona.

Struktura osi śruby pociągowej

Oś śruby pociągowej składa się z kilku komponentów, które muszą do siebie idealnie pasować. Precyzyjna konstrukcja odgrywa kluczową rolę w wydajności i dokładności osi liniowej. Tutaj można zobaczyć najważniejsze komponenty w skrócie.

1. przechowywanie
Wysokiej jakości łożyska minimalizują tarcie i zapewniają równomierny ruch obrotowy. Z reguły stosuje się tu łożyska rolkowe, kulkowe lub ślizgowe. igus® stosuje łożyska i nakrętki z tworzywa sztucznego bez smarowania do wszystkich szyn liniowych z napędem wrzeciona.

2. wał
oś liniowa z napędem wrzeciona może być na przykład wyposażona w wały okrągłe ze wspornikami, ale także w pełni podparta szynami liniowymi. Dzięki igus® można wybierać spośród 3 różnych materiałów wałów, w zależności od zastosowania: Aluminium, stal nierdzewna lub węgiel.

3. wrzeciono
Wrzeciono stanowi rzeczywisty środek osi wrzeciona. Obraca się ono wokół własnej osi i w ten sposób przenosi ruch. Jest to element cylindryczny dostępny w różnych wersjach konstrukcyjnych. Na stronie igus® można znaleźć gwinty trapezowe i wielozwojne o różnych skokach.

4. podstawa
Podstawa osi liniowej z napędem wrzeciona utrzymuje poszczególne komponenty razem w stabilny sposób. Może ona być wykonana z różnych materiałów, takich jak stal nierdzewna, aluminium, cynk lub tworzywo sztuczne. Chętnie pomożemy w doborze odpowiedniego materiału do danego zastosowania.

5. pin wrzeciona
Pin wrzeciona pomaga utrzymać wrzeciono w stałej i stabilnej pozycji. Zapewnia, że śruba pociągowa nie porusza się na boki ani nie chwieje się podczas obrotu lub ruchu liniowego. Dlatego odgrywa szczególnie ważną rolę w precyzji.

6. akcesoria
Gdy oś wrzeciona jest w pełni zmontowana, oczywiście nadal brakuje odpowiednich akcesoriów. Tutaj użytkownicy mogą wybierać między opcjami mechanicznymi i elektrycznymi. Klasyką jest tutaj pokrętło, jak pokazano na przykładzie, ale także odpowiednie silniki elektryczne.

Różne materiały w obrębie osi

Materiały śrub pociągowych

igus stosuje samohamowne trapezowe śruby pociągowe wykonane ze stali i stali nierdzewnej do wszystkich modułów liniowych drylin. Śruby pociągowe wykonane z aluminium z twardą powłoką są również dostępne na życzenie do specjalnych zastosowań. W przypadku niektórych serii opcjonalnie dostępne są również wielozwojne śruby pociągowe wykonane ze stali nierdzewnej z możliwością konfiguracji. Opcje te umożliwiają osiągnięcie znacznie wyższych prędkości przesuwu i skoków.

Materiały wałów

Wały wykonane z anodowanego na twardo aluminium należą do standardowego asortymentu i są najczęściej stosowaną wersją. Powodem jest niski współczynnik tarcia i zużycia oraz krótki czas dostawy. W przypadku zastosowania osi liniowych z napędem śruby pociągowej (SHT), oprócz aluminium możliwe jest zastosowanie wałów stalowych lub ze stali nierdzewnej. Chętnie pomożemy w znalezieniu odpowiedniej wersji.

Materiały łożyska

Bez użycia zewnętrznych środków smarnych i bezobsługowe? Dotyczy to wszystkich punktów łożyskowania modułów liniowych drylin dla technologii napędowej. Wysokowydajne polimery są opcjonalnie dostępne do zastosowań w wysokich temperaturach do +180°C (iglidur X). Jeśli wymagane są komponenty zgodne z wymogami FDA, pomocne będą materiały łożyska iglidur A180.

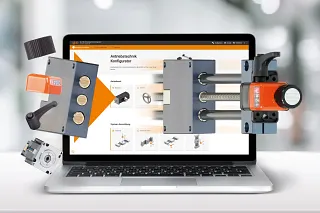

Konfigurator technologii napędowej

Osie wrzeciona dostosowane do indywidualnych potrzeb

Za pomocą konfiguratora technologii napędowej online można wprowadzić swoje wymagania i otrzymać napędy liniowe z wrzecionem, paskiem zębatym lub napędem z listwą zębatą, które można skonfigurować zgodnie z własnymi potrzebami. Silniki, sterowniki silników i inne akcesoria do napędów liniowych można również zamawiać bezpośrednio.

Szybka i łatwa konfiguracja
Opcjonalne akcesoria
Szczegółowa lista części
Szybka dostawa*

Przejdź do konfiguratora technologii napędowej*W naszym sklepie internetowym można również znaleźć wstępnie skonfigurowane siłowniki liniowe.

Przykłady zastosowań z osiami śrub pociągowych

Przykład zastosowania technologii napędowej Art Robotics

Specjalna konfiguracja pomiarowa z osiami śrub pociągowych

Badania i rozwój w dziedzinie zrównoważonego rozwoju wymagają innowacyjnych, ekonomicznych i kompatybilnych z pomieszczeniami czystymi rozwiązań. W połączeniu z silnikiem i systemem sterowania, nasze bezsmarowe osie śrub pociągowych zapewniają ekonomiczne rozwiązanie „pod klucz".

Przejdź do zastosowań

Przykład zastosowania technologii napędowej

Drukarka 3D do betonu l Bezsmarowe rozwiązanie dla zapylonego środowiska

Użycie cementu powoduje duże obciążenie pyłem w drukarce 3D do betonu, które produkty muszą wytrzymać. Ponadto wymagana jest jak najdłuższa żywotność i szybka konserwacja. Nasze rozwiązania łożyskowe i bezsmarowe napędy liniowe zapewniają długą żywotność pomimo brudu i zanieczyszczeń.

Przejdź do zastosowań

Technika napędowa w jednostce kompletującej

Technologia napędu elektrycznego w zautomatyzowanym systemie pozycjonowania

W przeciwieństwie do tradycyjnych systemów łożysk kulkowych z recyrkulacją kulek, liniowe łożyska ślizgowe drylin® działają na elementach ślizgowych. Niniejszy przegląd zastosowań przedstawia najróżniejsze obszary zastosowań bezobsługowych napędów liniowych z zakresu produktów drylin®.

Przejdź do zastosowań

Więcej przykładów zastosowań

Tutaj znajdziesz wiele innych przykładów zastosowań od naszych klientów ze wszystkich branż. Odkryj zastosowania, w których moduły liniowe firmy igus® zostały już wykorzystane.

Przejdź do przykładów zastosowań
