iglidur® Q290 - Dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

iglidur® Q290

Metoda badania

gęstość

g/cm³

1,27

Kolor

kolor czarny

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wag.

3,0

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

9,3

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

µ

0,14 - 0,26

Wartość pv, maks. (na sucho)

MPa x m/s

0,70

Specyfikacja mechaniczna

moduł zginania

MPa

3.074

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

97

DIN 53452

Wytrzymałość na ściskanie

MPa

68

maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

55

Twardość Shore D

80

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+140

Górna temperatura krótkotrwałego zastosowania

°C

+180

Niższa temperatura stosowania

°C

-40

przewodność cieplna

[W/m x K]

0,24

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

7

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1012

DIN IEC 93

Rezystancja powierzchniowa

Ω

> 1012

DIN 53482

Tabela 01: Dane materiałowe

wartość pv Q290

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych iglidur® Q290 w pracy na sucho względem stalowego wału, w temperaturze +20 °C, zamontowanych w stalowej obudowie

X = prędkość powierzchniowa [m/s]
Y = obciążenie [MPa]

Łożyska ślizgowe iglidur® Q290 nie charakteryzują się najwyższą nośnością statyczną w ramach programu iglidur®, ale mocne strony tego materiału stają się widoczne przy średnich i wysokich obciążeniach dynamicznych: W przypadku solidnych zastosowań obrotowych, np. w maszynach rolniczych lub budowlanych, a zwłaszcza na miękkich wałach "" , osiąga się doskonałą żywotność - dla wału i łożyska!

q290

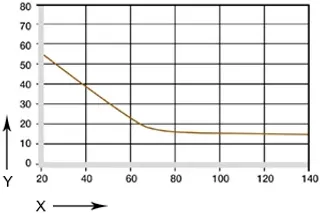

wykres. 02: maksymalne zalecane ciśnienie powierzchniowe w funkcji temperatury (55 MPa przy +20 °C)

X = temperatura [°C]
Y = obciążenie [MPa]

Specyfikacja mechaniczna
Wytrzymałość na ściskanie łożysk ślizgowych iglidur® Q290 spada wraz ze wzrostem temperatury. Wykres 02 ilustruje tę zależność. Przy krótkotrwałej dopuszczalnej temperaturze zastosowania +180 °C, dopuszczalny nacisk powierzchniowy nadal wynosi ponad 10 MPa. Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Na tej podstawie nie można wyciągać wniosków dotyczących trybologii.

q290

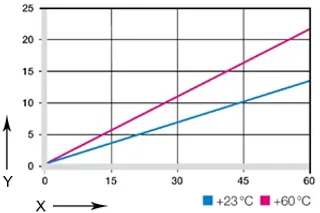

Wykres 03: Odkształcenie pod wpływem ciśnienia i temperatury

X = obciążenie [MPa]
Y = odkształcenie [%]

Wykres. 03 pokazuje odkształcenie sprężyste iglidur® Q290 pod obciążeniem promieniowym.

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

0,8

0,6

1

krótkotrwały

2,0

1,4

2,0

Tabela 02: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości ślizgowe
Typowe zastosowania łożysk iglidur® Q290 to średnio i wysoko obciążone ruchy obrotowe z raczej niskimi prędkościami. Niezależnie od tego można osiągnąć bardzo wysokie prędkości maksymalne. Prędkości podane w tabeli 02 są wartościami granicznymi dla niskich obciążeń łożyska. Nie mówią one nic o odporności na zużycie przy tych parametrach.

Temperatury
Górna temperatura długotrwałego stosowania wynosząca +140 °C umożliwia stosowanie iglidur® Q290 np. w typowych zastosowaniach w sektorze maszyn rolniczych, pojazdów użytkowych lub budowlanych. Od temperatury zastosowania +80 °C wymagany jest dodatkowy czop ustalający łożyska, ponieważ samo pasowanie wtłaczane nie jest już wystarczające.

Temperatury, współczynnik rozszerzalności cieplnej
q290

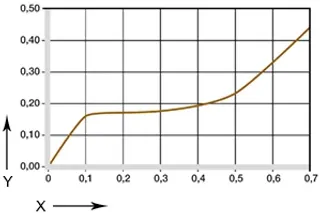

Wykres 04: Współczynnik tarcia w funkcji prędkości powierzchniowej, p = 1MPa

X = prędkość powierzchni [m/s]
Y = współczynnik tarcia μ

Tarcie i zużycie
Należy zauważyć, że zbyt szorstka powierzchnia ślizgowa zwiększa tarcie. Współczynnik tarcia iglidur® Q290 również rośnie wraz ze wzrostem prędkości (wykres 04). W przeciwieństwie do tego, współczynnik tarcia stale maleje wraz z obciążeniem promieniowym, jak pokazano na wykresie 05.

Współczynnik tarcia

wykres. 05: współczynnik tarcia w funkcji obciążenia, v = 0,01 m/s

X = obciążenie [MPa]
Y = współczynnik tarcia μ

Informacje o zużyciu

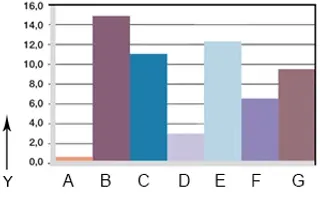

wykres. 06: Zużycie, zastosowanie obrotowe z różnymi materiałami wału, p = 1 MPa, v = 0,3 m/s

X = materiał wału
Y = zużycie [μm/km]

A = aluminium, anodowane na twardo
B = stal do swobodnego cięcia
C = Cf53
D = Cf53, chromowana na twardo
E = stal węglowa HR
F = 304 SS
G = stal wysokogatunkowa

Materiały wałów
Ogólnie rzecz biorąc, stosowanie hartowanych wałów jest zalecane dla wyższych obciążeń od około 10 MPa. Jednak w praktyce często tak nie jest, zwłaszcza w połączeniu z procesami powlekania odpornego na korozję. Z tego powodu materiał iglidur® Q290 jest szczególnie ważny w takich zastosowaniach. wykres. 08 pokazuje to bardzo wyraźnie w połączeniu z ocynkowanymi wałami.

Materiały wałów
Informacje o zużyciu

wykres. 07: Zużycie w zastosowaniach obrotowych i wahliwych z Cf53 jako funkcja obciążenia

X = obciążenie [MPa]
Y = zużycie [μm/km]

A = obrotowy
B = oscylujące

Średni

Odporność

Alkohole

+ do 0

Węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

0 do -

mocne kwasy

+ do 0

Rozcieńczone zasady

mocne zasady

0

+ odporne 0 warunkowo odporne - nieodporne
Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 05: odporność chemiczna

Promieniowanie radioaktywne
Łożyska wykonane z materiału iglidur® Q290 są odporne na promieniowanie o natężeniu do 3 x 102 Gy.

Maksymalna absorpcja wilgoci

przy +23 °C/50 % wilgotności w pomieszczeniu.

3,0 % wagowo

maks. całkowita absorpcja wilgoci

9,3 % wagowo

Tabela 06: Absorpcja wilgoci przez iglidur® Q2

Absorpcja wilgoci
Absorpcja wilgoci przez łożyska iglidur® Q290 wynosi 3,0% wagowo w normalnych warunkach klimatycznych. Granica nasycenia wodą wynosi 9,3% wagowo.

Średnica****d1 [mm]

wał h9**[mm]**

iglidur® Q290****E10 [mm]

obudowa H7**[mm]**

do 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 do 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 do 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 do 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 do 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 do 50

0 - 0,062

+0,050 +0,150

0 +0,025

Tabela 07: Ważne tolerancje zgodnie z ISO 3547-1 po montażu na wcisk

Tolerancje montażowe
Łożyska iglidur® Q290 to standardowe łożyska do wałów z tolerancją (zalecane minimum h9).

Łożyska są przeznaczone do montażu na wcisk w oprawach z tolerancją h7. Po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją E10 dostosowuje się samoczynnie. W przypadku niektórych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz gama produktów).
