Instrukcje montażu triflex® R TRE

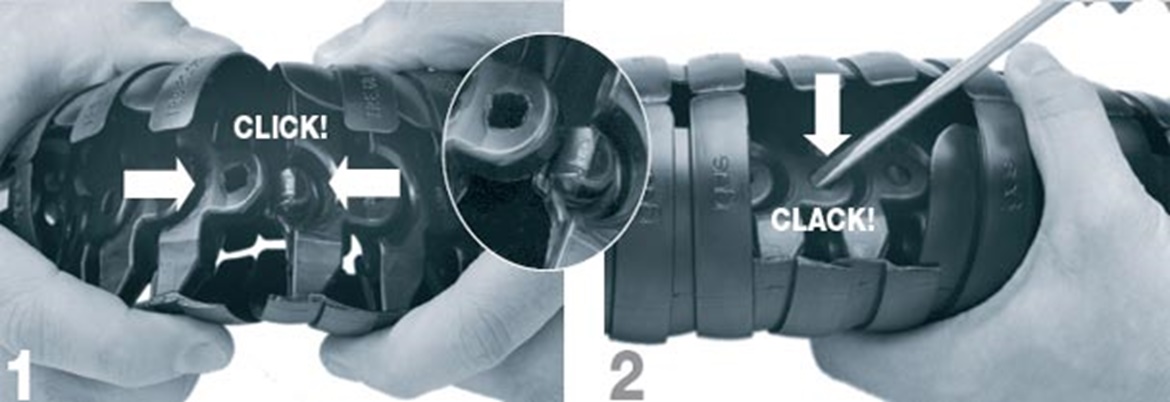

Łączenie: TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

Instrukcje montażu triflex® R TRE

Trzymając triflex® R w miejscu łączenia na zagięciu, wsunąć zaczep na spłaszczoną kulkę. Dodatkowo docisnąć zaczep na kulce aż do wyraźnego zatrzaśnięcia.

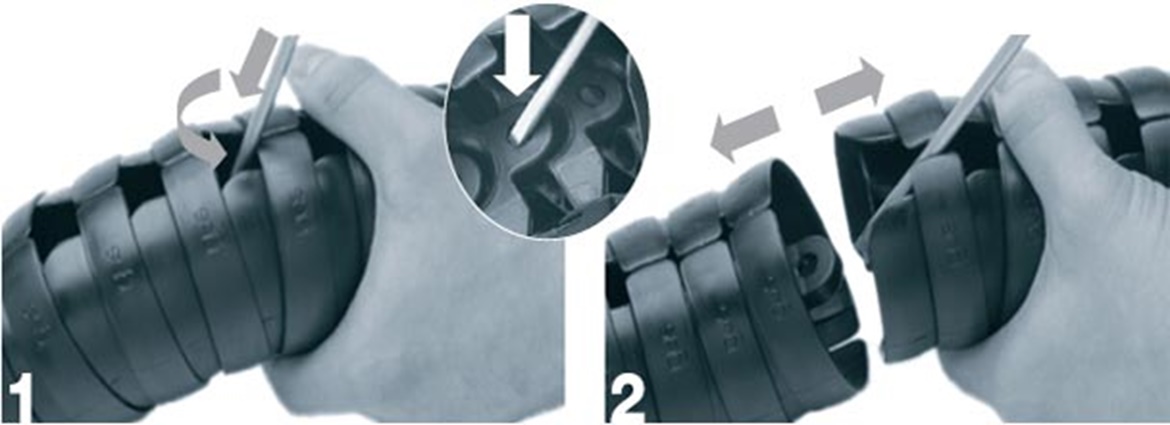

Rozłączanie: TRE.70 - TRE.85 - TRE-100

Instrukcje montażu triflex® R TRE

Wsunąć śrubokręt od góry do otworu w zaczepie i podważyć kulkę do dołu. Następnie odkręcić prowadniki e-chain® przeciwnie do ruchu wskazówek zegara.

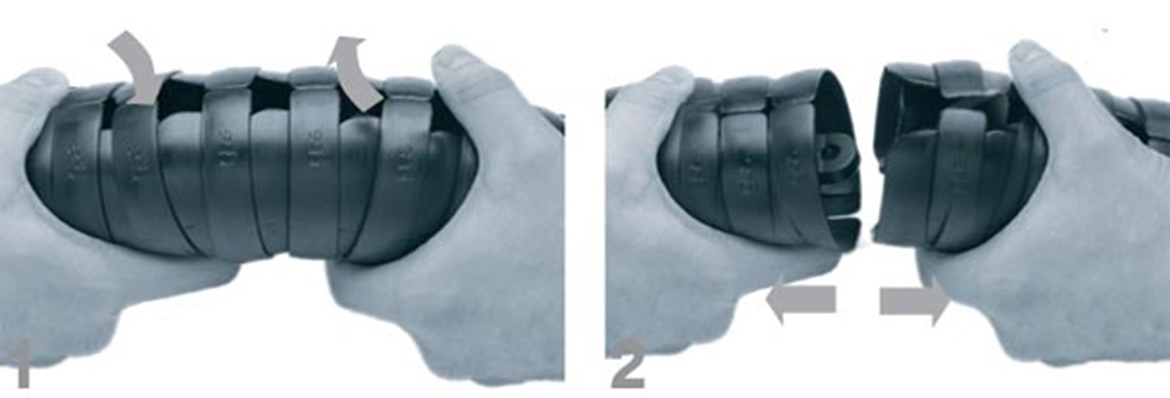

Rozłączanie: TRE.30 - TRE.40 - TRE.60

Montagehinweise für triflex® R TRE

triflex® R in den Radius biegen und gegen den Uhrzeigersinn aufdrehen und trennen.



Wypełnianie: TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

Instrukcje montażu triflex® R TRE

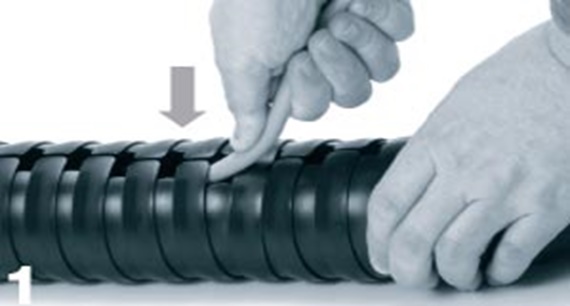

Bardzo łatwe napełnianie – po prostu wcisnąć kabel...


Instrukcje montażu triflex® R TRE

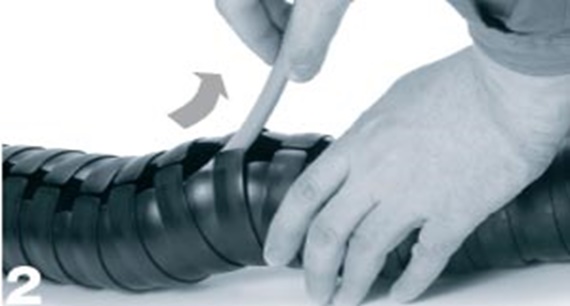

...i równie łatwo wyciągnąć.
