triflex® RS

Instrukcja montażu systemu TRC i TRE

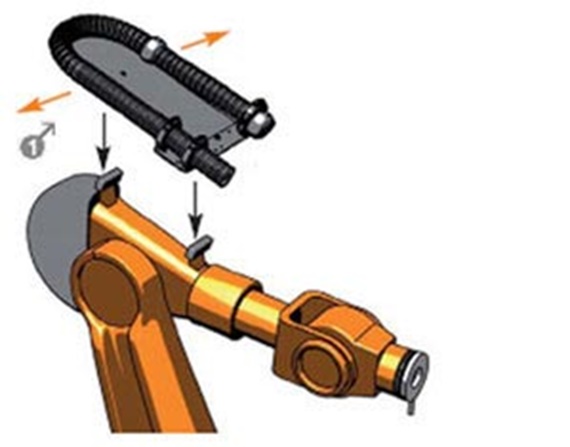

Umieścić zmontowany wstępnie triflex® RS w robocie.

1

System może być kompletnie przesuwany w bok.

Montaż bez adaptera triflex®

W przypadku identycznego schematu otworów z robotem triflex® RS jest montowany bezpośrednio w robocie.

Nie zmieniać pozycji protektorów.

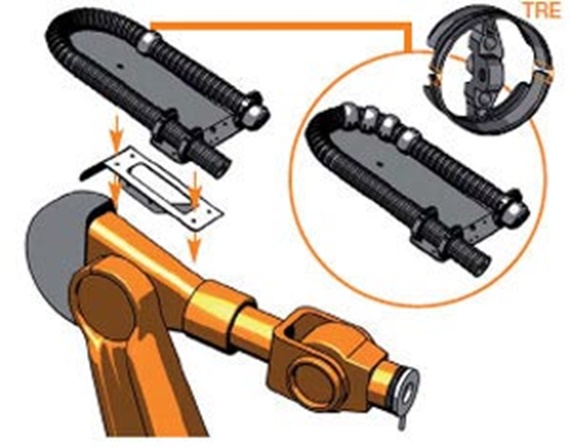

Montaż z adapterem triflex®

W przypadku różnego schematu w porównaniu z robotem lub uszkodzonych krawędzi pomiędzy robota a triflex® RS montowany jest adapter triflex® RS, a na niego później triflex® RS.

Nie zmieniać pozycji protektorów.

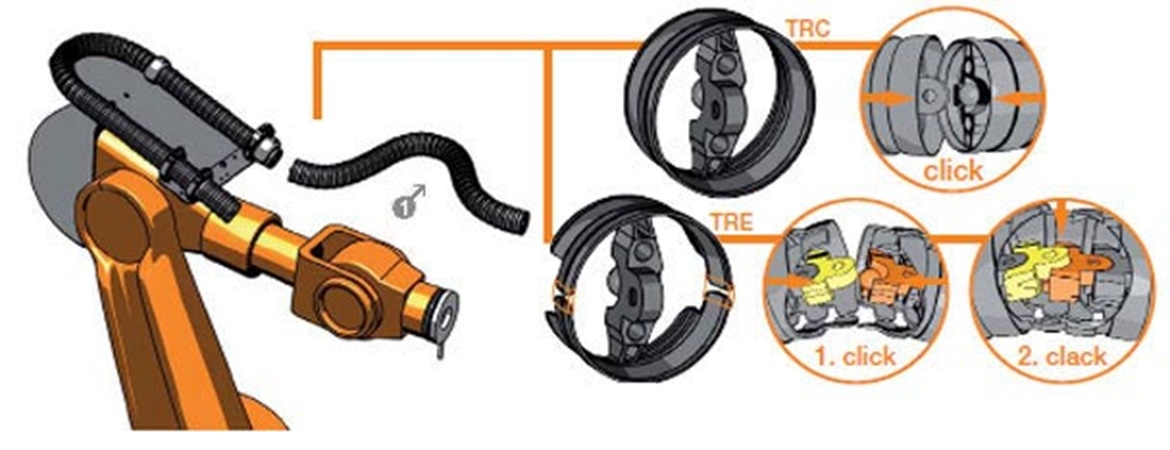

Zamontować prowadnik zabieraka triflex® R i dopasować długość.

1

Zastosowanie elementów pośrednich do elementów przyłączeniowych TRE.

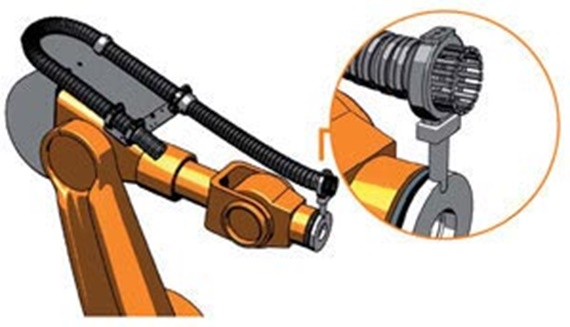

Zamontować element przyłączeniowy z odciągiem po stronie zabieraka i zamocować triflex® R.

1

Duży hak na zewnątrz

Wersja zwykła:

Mocowanie bezpośrednio w aplikacji i odciągu przy pomocy łączników kablowych w zębach odciągu.

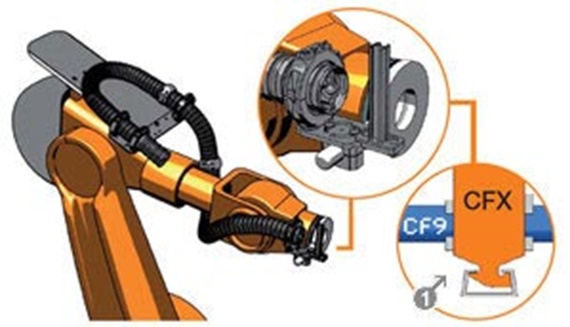

Wersja Heavy Duty

Mocowanie na osi dodatkowej zamontowanej po stronie robota. Odciąg przy pomocy opasek odciągowych CFX w podwójnej szynie ceownikowej.

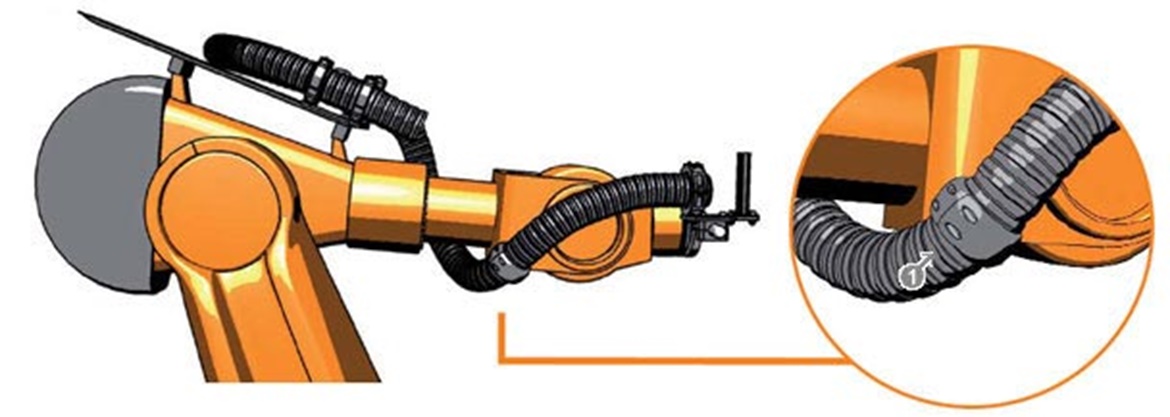

Opcjonalnie: w razie uszkodzonych krawędzi umieścić protektory.

1

Protektor
