drylin® Q – regulacja luzu

Systemy o profilu kwadratowym prowadnic liniowych drylin® Q wymagają minimalnego luzu między wózkiem a szyną. Są dostarczane ze wstępnie ustawionym luzem, gotowe do montażu. Jeśli to konieczne, luz prowadnicy liniowej można wyregulować. Regulacji należy dokonywać tylko wtedy, gdy wózek nie jest obciążony.

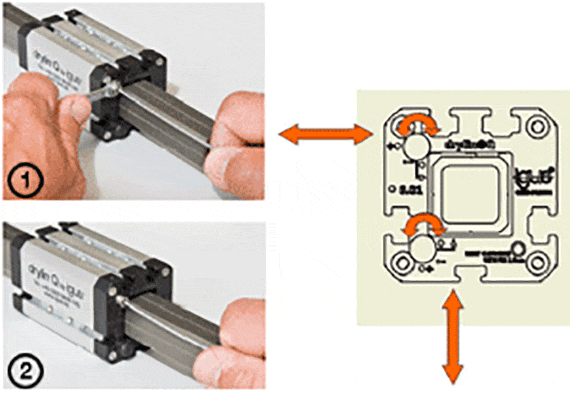

1. Po zdjęciu pokrywy ochronnej, poluzować nakrętki zabezpieczające Szerokość klucza: SW5 dla QWE-01-20 oraz QWE-01-20-HKA

2. Luz łożyska można regulować kluczem imbusowym. Szerokość klucza: 1,5 mm dla QWE-01-20 oraz QWE-01-20-HKA

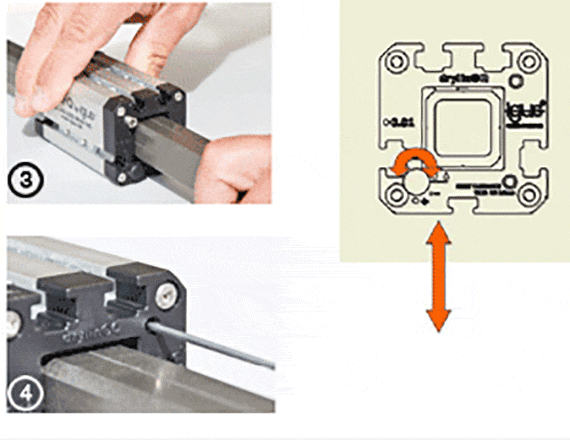

3. Po wyregulowaniu, sprawdzić luz wózków. Jeśli luz jest odpowiedni, dokręcić nakrętki zabezpieczające i założyć pokrywę ochronną.

4. Jeżeli ustawiono zbyt duży luz, powodujący zablokowanie wózka, to nie wystarczy wyregulowanie wszystkich śrub imbusowych. W takim przypadku elementu poślizgowe można uwolnić naciskając przycisk zwalniający po przeciwnej stronie. Należy mocno nacisnąć sprężynę regulującą. Odpowiednie wkręty regulujące powinny być wcześniej odkręcone. W takim przypadku trzeba ponownie ustawić luz wykonując czynności z punktów 1-3. W tym celu użyć trzpień o następującej średnicy: 2,5 mm dla QWE-01-20 oraz QWE-01-20-HKA
