Ekonomiczne zasilanie suwnic zewnętrznych i wewnętrznych -
szybka instalacja dzięki zestawowi modułowemu

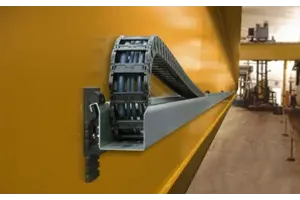

Rynna prowadząca jest montowana z boku wózka suwnicy. W przypadku instalacji na dźwigarze suwnicy, można pominąć spawanie wsporników. Czas instalacji rynny jest bardzo krótki, ponieważ rynnę wystarczy zamontować we wcześniej przygotowanych mocowaniach i zacisnąć elementami mocującymi. Mała ilość komponentów i dopasowana długość rynny umożliwiają łatwy montaż.


1

Szybkie i proste mocowanie dzięki obejmom szynowym.

2

Jednoczęściowa stalowa rynna o standardowej długości 2 m

3

Odporne na ścieranie: drążek ślizgowy dla centralnego podawania

4

Segmenty rynny prowadzącej są łączone obejmami nasadowymi zapewniając unikanie braku wyrównania

5

Inteligentne: 2 wersje elementu ustalającego ze zintegrowanym mocowaniem

Oszczędź nawet 80% czasu montażu w porównaniu do standardowych systemów rynien

Pasują do praktycznie każdego standardowego dźwigara suwnicy

2 wersje uchwytów ze zintegrowanym mocowaniem przewodów do montażu przewodów statycznych na dźwigarze suwnicy ± 5 mm tolerancja pionowa uchwytów

Dla standardowych rynien o długości 2,0 m - z lub bez listwy ślizgowej

Odpowiedni do wszelkich zastosowań montowanych na boku - nie tylko na suwnicy

Łatwy motaż dzięki otworom o odpowiednim rozstawie na uchwytach montażowych e-prowadników

Standardowy materiał: stal galwanizowana. Dostępne również ze stali nierdzewnej. Materiał 1.4301 (AISI 304) lub pokrywany proszkowo na czarno

Przewodność elektryczna wg DIN EN 61537: jako standard ze specjalnym złączem

Długoterminowo testowane, aby wytrzymać wibracje i trudne warunki

Zestaw elementów ustalających

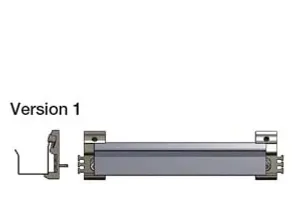

A - Wersja 01 - krótki element ustalający

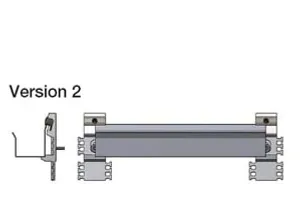

B - Wersja 02 - długi element ustalający
C - Bloki zaciskowe, Nr art. G9.2.10

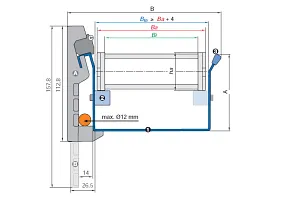

Ba = szerokość zewnętrzna e-prowadnika
Bi = szrokość wewnętrzna e-prowadnika
ha = wysokość zewnętrzna e-prowadnika
BRi = Wewnętrzna szerokość rynny = BRi ≥ Ba + 4

2 wersje: Element ustalający ze zintegrowanym mocowaniem:
A - Wersja 01 - krótki element ustalający
B - Wersja 02 - długi element ustalający

Rynny prowadzące guidefast Elementy - zestaw guidefast1. Profil rynnowy, 2 m każdy
2. Drążek ślizgowy z tworzywa sztucznego, 2 m każdy, opcjonalny
3. Obejma, Nr art. 908.467

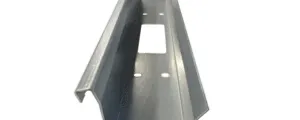

Rynny prowadzące

Długość standardowa: 2000 mm

Standardowy materiał: Stal ocynkowana

Każdy element ma jeden otwór na wypełnienie przewodami

Wersja z zainstalowanymi elementami elementami ślizgowymi jest również dostępna

Różne numery części zgodnie z rozmiarem - proszę sprawdzić szczegóły w tabeli poniżej

Szerokość [mm]:



Numer artykułu Dla e-prowadników: z lub bez Szerokość wewn.
rynny
A B
    listwa ślizgowa BRi [mm] [mm] [mm]
Gotowe do wysyłki w 3 - 4 dni roboczych GF91.30.025.2000 1500.025.RRR.0 bez listwy ślizgowej 42,5 61 81 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF91.30.050.2000 1500.050.RRR. 0 bez listwy ślizgowej 67,5 61 106 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.30.03.2000 2500.03.RRR.0 bez listwy ślizgowej 58 75 97 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.30.05.2000 2500.05.RRR.0 bez listwy ślizgowej 77 75 115,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.30.07.2000 2500.07.RRR.0 bez listwy ślizgowej 97 75 135,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.30.09.2000 2500.09.RRR.0 bez listwy ślizgowej 109 75 148 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.30.10.2000 2500.10.RRR.0 bez listwy ślizgowej 123 75 161,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.30.05.2000 2700.05.RRR.0 bez listwy ślizgowej 70 105 108,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.30.07.2000 2700.07.RRR.0 bez listwy ślizgowej 95 105 133,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.30.10.2000 2700.10.RRR.0 bez listwy ślizgowej 120 105 158,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF91.31.025.2000 1500.025.RRR.0 z listwą ślizgową 42,5 61 81 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF91.31.050.2000 1500.050.RRR. 0 z listwą ślizgową 67,5 61 106 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.31.03.2000 2500.03.RRR.0 z listwą ślizgową 58 75 97 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.31.05.2000 2500.05.RRR.0 z listwą ślizgową 77 75 115,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.31.07.2000 2500.07.RRR.0 z listwą ślizgową 97 75 135,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.31.09.2000 2500.97.RRR.0 z listwą ślizgową 109 75 148 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF92.31.10.2000 2500.10.RRR.0 z listwą ślizgową 123 75 161,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.31.05.2000 2700.05.RRR.0 z listwą ślizgową 70 105 108,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.31.07.2000 2700.07.RRR.0 z listwą ślizgową 95 105 133,5 na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF95.31.10.2000 2700.10.RRR.0 z listwą ślizgową 120 105 158,5 na zapytanie Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

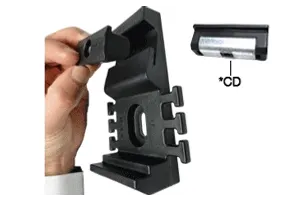

Krótki element montażowy guidefast

Element mocujący wersja krótka

W skład dostawy wchodzi blok zaciskowy oraz śruba

Blok zaciskowy, przewodność elektryczna - dostępny wg DIN EN 61537: Standardowa

Mniej możliwości mocowania przewodów położonych na stałe oznacza większą oszczędność miejsca w stosunku do wersji długiej

Standardowy odstęp wsparcia: 1 element montażowa na metr

Nr art.
Gotowe do wysyłki w 3 - 4 dni roboczych GF9.2.12 guidefast, element wspierający w wersji krótkiej - standardowy blok zaciskowy na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF9.2.12.CD guidefast, element wspierający w wersji krótkiej - blok zaciskowy przewodzący prąd elektryczny na zapytanie Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

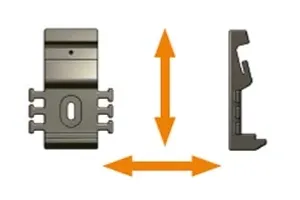

Dopasowanie w pionie i poziomie

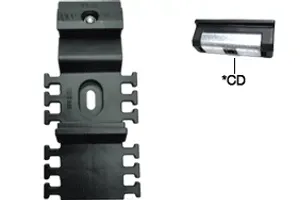

Długi element montażowy guidefast

Element mocujący wersja długa

W skład dostawy wchodzi blok zaciskowy oraz śruba

Blok zaciskowy, przewodność elektryczna - dostępny wg DIN EN 61537: Standardowa

Wiele dodatkowych możliwości mocowania przewodów położonych na stałe

Standardowy odstęp wsparcia: 1 element montażowa na metr

Nr art.
Gotowe do wysyłki w 3 - 4 dni roboczych GF9.2.11 guidefast, element wspierający w wersji długiej - standardowy blok zaciskowy na zapytanie Dodaj do koszyka
Gotowe do wysyłki w 3 - 4 dni roboczych GF9.2.11.CD guidefast, element wspierający w wersji długiej - blok zaciskowy przewodzący prąd elektryczny na zapytanie Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

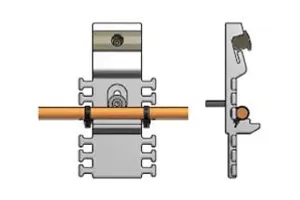

Element mocujący ze zintegrowanym odciążeniem ciągu do instalacji przewodów ułożonych na stałe na wózku suwicy.

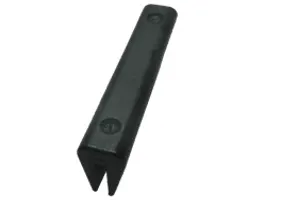

Złączka

Zapewniają nieprzerwane łączenie dwóch sztuk rynien

Instalowane gumowym pobijakiem

Zamawiając rynnę guidefast o długości >1000 mm dołączana jest złączka.

Numerze artykułu
Gotowe do wysyłki w 3 - 4 dni roboczych 908.467 na zapytanie Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

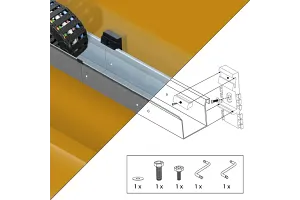

Szyki montaż za pomocą kilku ruchów- rynna prowadząca guidefast.
Instalacja za pomocą już gotowyh otworów lub za pomocą śruby/bolca bezpośrednio na wózku suwnicy.
