twisterband
...7000°* obrotu...
Standardowa dostawa obejmuje płyty podstawy, które są elementem modułu twisterband!
twisterband: Kompaktowy, modułowy, ekonomiczny
1. Płyta podstawy z mocowaniem przewodów
2. odcinek twisterband
3. Dostępne cztery rozmiary
4. Niektóre części dostępne są z podziałem wewnętrznym
5. Możliwa kompensacja ograniczonej długości
6. Otwierane za pomocą zawiasu lub dzięki konstrukcji "easy"
7. Płyta podstawy z mocowaniem przewodów
Obroty w ograniczonej przestrzeni - 20 razy wokół własnej osi Dzięki bardzo zwartemu igus® twisterband, obroty mogą być osiągnięte ekonomicznie, z niskim zużyciem i niewielką konserwacją, nawet w ograniczonej przestrzeni, a zatem niezawodnie prowadzą energię i dane.
Dostępne 5 rozmiarów
7000°* i więcej dla poziomego ruchu obrotowego i do 3000° w montażu pionowym
Możliwe jest uzyskanie szybkości obrotowych do 360°/s
Kompaktowy, modułowy i lekki
Możliwość wydłużania lub skracania taśm w miarę potrzeb
Minimalna przestrzeń montażowa, dopasowany bardzo blisko dookoła osi obrotu
Może być niezawodnie używany w różnych pozycjach montażowych (poziomo, pionowo do góry nogami)
Ekonomiczne
Łatwe wypełnianie
Doskonałe rozwiązanie w połączeniu z przewodami igus® chainflex® dla ruchów obrotowych przy bardzo ograniczonej przestrzeni montażowej
Branże:
Zwoje przowodów, narzędzia maszyn, roboty (ramiona robotów, 1/6 osi, roboty SCARA), wyroby medyczne, radary i teleskopy, przemysł lotniczy i kosmonautyczny, test, pomiar, obsługa, urządzenia do podnoszenia i instalacji, turbiny wiatrowe (np. regulacja łopatek); wszędzie gdzie stosowane są złączki obrotowe
Zintegrowany uchwyt: Łatwy dostęp i szybkie wypełnianie przewodami i wężami (TB20.44.18, TB30)
Maksymalny kąt obrotu jako zasada: uchwyt na każde 180° = obrót większy o 360°
Oś powinna być zainstalowana centralnie dla kąta obrotu od 1500° obrotowego i poziomego
Minimalna przestrzeń instalacji
Kompaktowe, modułowe oraz ekonomiczne - w położeniu poziomym 7 000° i więcej, pionowo do 3 000° ruchu obrotowego w najmniejszych przestrzeniach
Może być używane w różnych położeniach, w tym przypadku przedstawiono poziomą instalację 7,000°*, a także wielu zastosowaniach ruchowych w ograniczonych przestrzeniach. Jest możliwa kompensacja długości.
Ruchy obrotowe aż do 7000° (w zależności od kierunku instalacji, pionowy: aż do 3000°, poziomy: 7000° oraz inne możliwości)
Możliwe zastosowanie w ograniczonych przestrzeniach
Możliwe jest uzyskanie szybkości obrotowych do 180°/s
Dostępne 5 rozmiarów
Niektóre części są dostępne z podziałem wewnętrznym (w zależności od serii)
Wyjątkowo łatwe wypełnianie, otwieranie zatrzaskowe z wbudowanymi zawiasami bądź w oparciu o konstrukcję "easy" (w zależności od serii)
Możliwa ograniczona kompensacja długości
Dla wyższych mas wypełnienia, twisterchain
Dla ruchów 3D triflex® R
Wersje RBR dla jeszcze wyższych mas wypełnienia
Jeśli wymagane jest bezsmarowe i bezobsługowe łożysko talerzowe do "nieskończonego" obrotu
Łożyska talerzowe iglidur®
Jeśli potrzebujesz ekranowanych przewodów. Skontaktuj się z nami.
|
Nr części: |
|
| Kąt obrotu [°]: | |
| Nr art. | Szerokość wewnętrzna | Wysokość wewnętrzna | X1 Wewnętrzna przestrzeń montażowa |
X2 Zewnętrzna przestrzeń montażowa |
R min. |
R maks. |
d1 maks. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217,07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244,83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272,58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300,34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328,09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355,84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383,57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411,33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439,08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466,84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494,59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522,34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550,10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577,85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605,61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633,36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661,09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688,84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716,60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744,35 EUR | |
| Więcej informacji na temat wybranego artykułu: | |||||||||
3D CAD
Zamówienie próbki
PDF
Zapytanie o cenę
Cennik
myCatalog
|
|||||||||
|
Nr części: |
|
| Kąt obrotu [°]: | |
| Nr art. | Szerokość wewnętrzna | Wysokość wewnętrzna | X1 Wewnętrzna przestrzeń montażowa |
X2 Zewnętrzna przestrzeń montażowa |
R min. |
R maks. |
d1 maks. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265,19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293,94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322,70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351,44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380,18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408,95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437,69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466,46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495,20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523,96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552,70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581,44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610,21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638,95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667,72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696,46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725,22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753,97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782,71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811,47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840,21 EUR | |
| Więcej informacji na temat wybranego artykułu: | |||||||||
|
3D CAD
Zamówienie próbki
PDF
Zapytanie o cenę
Cennik
myCatalog
|
|||||||||
|
Nr części: |
|
| Kąt obrotu [°]: | |
| Nr art. | Szerokość wewnętrzna | Wysokość wewnętrzna | X1 Wewnętrzna przestrzeń montażowa |
X2 Zewnętrzna przestrzeń montażowa |
R min. |
R maks. |
d1 maks. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276,71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306,71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336,72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366,72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396,73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426,74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456,72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486,72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516,73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546,73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576,74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606,74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636,73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666,73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696,74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726,74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756,75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786,75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816,76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846,74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876,75 EUR | |
| Więcej informacji na temat wybranego artykułu: | |||||||||
|
3D CAD
Zamówienie próbki
PDF
Zapytanie o cenę
Cennik
myCatalog
|
|||||||||
|
Nr części: |
|
| Kąt obrotu [°]: | |
| Nr art. | Szerokość wewnętrzna | Wysokość wewnętrzna | X1 Wewnętrzna przestrzeń montażowa |
X2 Zewnętrzna przestrzeń montażowa |
R min. |
R maks. |
d1 maks. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249,51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282,88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316,28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349,65 EUR | |
| Więcej informacji na temat wybranego artykułu: | |||||||||
|
3D CAD
Zamówienie próbki
PDF
Zapytanie o cenę
Cennik
myCatalog
|
|||||||||
|
Nr części: |
|
| Kąt obrotu [°]: | |
| Nr art. | Szerokość wewnętrzna | Wysokość wewnętrzna | X1 Wewnętrzna przestrzeń montażowa |
X2 Zewnętrzna przestrzeń montażowa |
R min. |
R maks. |
d1 maks. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365,81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398,04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430,28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462,51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494,74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526,95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559,18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591,41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623,65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655,85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688,08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720,32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752,55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784,78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | na zapytanie | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | na zapytanie | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | na zapytanie | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | na zapytanie | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | na zapytanie | |
| Więcej informacji na temat wybranego artykułu: | |||||||||
|
3D CAD
Zamówienie próbki
PDF
Zapytanie o cenę
Cennik
myCatalog
|
|||||||||

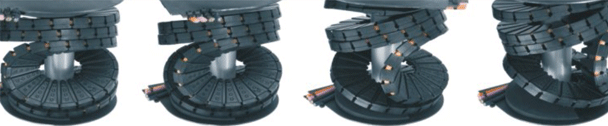

Przykład twisterband
*typ do pracy poziomej
