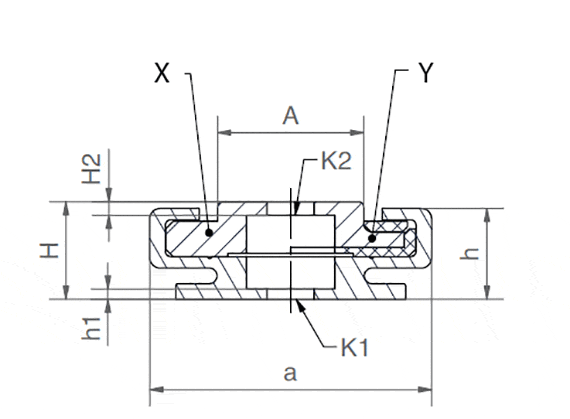

Nr kat. | maks. długość szyny | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Masa szyny | Cena / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 124,04 PLN | |
NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 0 | 9 | 1,1 | 0 | 6524 | 588 | 290 | 112,88 PLN | ||
NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 148,87 PLN |
W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem
Nr kat. | Masa wózka | ||
---|---|---|---|
[g] | |||
NW-01-27 | 10,8 | 16,43 PLN | |
NW-01-27-HT | 10,8 | 41,13 PLN | |
NW-01-27-P | 10,8 | 16,45 PLN | |
NW-01-27-LLY | 10,8 | 16,45 PLN | |
NW-01-27-LLZ | 10,8 | 16,45 PLN | |
NW-01-27-LLYZ | 10,8 | 16,45 PLN |
Nr artykułu | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin | DpØmin. | Waga |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-01-27 | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 0 | 0 | 10,8 | ||
NW-01-27-HT | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 10,8 | ||||
NW-01-27-P | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-01-27-LLY | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-01-27-LLZ | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-01-27-LLYZ | 9,5 | 14 | 40 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 |
Nr kat. | Masa wózka | ||
---|---|---|---|
[g] | |||
NW-11-27-80 | 25 | 32,92 PLN | |
NW-11-27 | 10,8 | 16,43 PLN | |
NW-11-27-LLY | 10,8 | 16,45 PLN | |
NW-11-27-LLZ | 10,8 | 16,45 PLN | |
NW-11-27-LLYZ | 10,8 | 16,45 PLN |
Nr artykułu | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin | DpØmin. | Waga |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-11-27-80 | 9,5 | 14 | 80 | 76 | 60 | 0 | 1,2 | - | 5 | 6,5 | 25 | ||
NW-11-27 | 9,5 | 14 | 34 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-11-27-LLY | 9,5 | 14 | 34 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-11-27-LLZ | 9,5 | 14 | 34 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 | |||
NW-11-27-LLYZ | 9,5 | 14 | 34 | 30 | 20 | 0 | 1,5 | 0 | 0 | 10,8 |
bez łożyska swobodnego
2Łożysko swobodne w kierunku Z
3Łożysko swobodne w kierunku Y
4Łożysko swobodne w kierunku YZ
Podaj liczbę wózków.
