Pręty sprężynowe | elastyczne, sprężyste na robocie

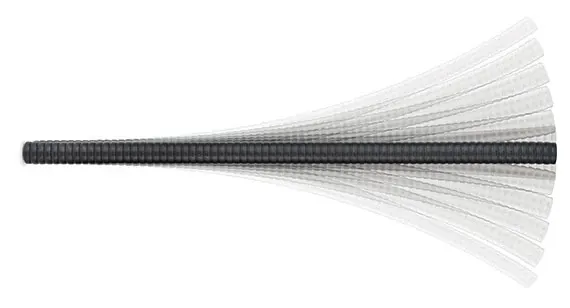

triflex® R moduły prętów sprężynujących

Dwa pręty z włókna w łańcuchu elektronicznym® umożliwiają sprężysty ruch

Moduły prętów sprężynowych (tylko dla TRC/TRE.B) - Inteligentne rozwiązywanie problemów dzięki ukierunkowanemu naprężeniu wstępnemu

  • Można porównać do wędki nad robotem
  • Generuje spójne & kierunkowe naprężenie wstępne od 700 do 2000 mm
  • Dostarczany jako wstępnie zmontowany zespół składający się z triflex® R, włożonych i zamocowanych prętów sprężynowych
  • Brak zaczepów i mniejszy poślizg w porównaniu do luźnego łańcucha elektronicznego®
  • Automatyczny powrót triflex® R do pierwotnej pozycji

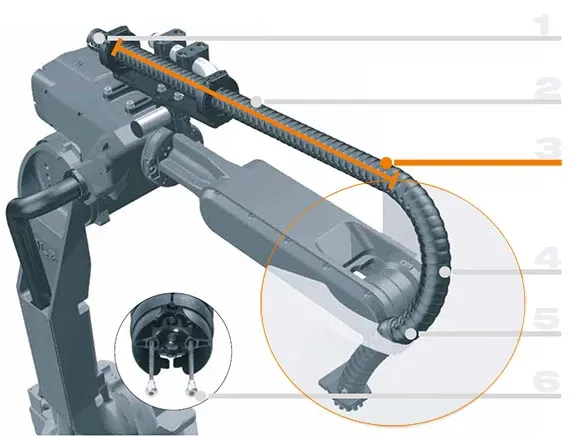

Schemat modułu światłowodowego triflex® R
  1. Połączone ze sobą ogniwa łańcucha blokującego kompensujące względny ruch prętów sprężynowych w łańcuchu elektronicznym®
  2. Miejsce na wspornik montażowy uniwersalnego zestawu montażowego (patrz akcesoria)
  3. Długość pręta sprężynowego, która jest uwzględniona w numerze części
  4. Dodatkowy łańcuch (TRE.B lub TRC) bez pręta światłowodowego (indywidualnie regulowany zgodnie z wymaganiami i dlatego nie wchodzi w zakres dostawy)
  5. Ewentualne ochraniacze (TR.XX.30) do dodatkowej ochrony łańcucha
  6. Pręty sprężynowe wewnątrz TRE.B lub TRC**

Informacje na temat właściwego wyboru produktu

Zalecane maksymalne długości modułów prętów sprężynowych

TRE.B/TRC.40 = maks. 800 mm

TRE.B/TRC.50 = maks. 1000 mm

TRE.B/TRC.60 = maks. 1000 mm

TRE.B/TRC.70 = maks. 1200 mm

TRE.B/TRC.85 = maks. 1200 mm

TRE.B/TRC.100 = maks. 1400 mm

TRE.B/TRC.125 = maks. 1800 mm

Numer części. Struktura
Przykład TRE.F.70.1000.1.0.B
TRE  --> Seria
F       --> Pręty sprężynowe
70     --> Ø Indeks
1000 --> Długość pręta sprężyny
1       --> Wersja
0       --> Kolor czarny
B       --> B Wersja z 4x większą stabilnością

pręt z włókna dostępny w 2 wersjach

Obie wersje prętów z włókna mogą być łączone z łańcuchami TRC lub TRE o tym samym indeksie rozmiaru.

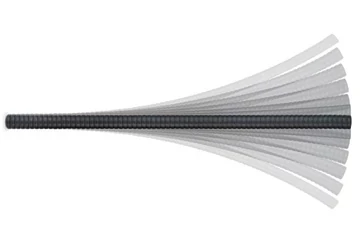

Typ zamknięty (TRC)

pręt z włókna TRC

Włókno prętowe składające się z łańcucha TRC zapewnia kablowi i wężowi maksymalną ochronę przed wpływami zewnętrznymi, a wnikanie wiórów jest znacznie ograniczone.

Do sklepu po pręty sprężynowe TRC

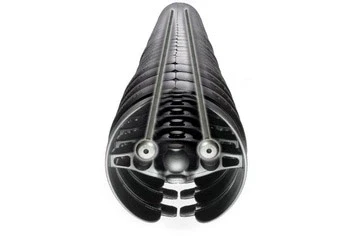

Typ otwarty (TRE)

włókno prętowe od TRE

Włókno prętowe składające się z łańcucha TRE ma tę wielką zaletę, że kable można wymieniać znacznie łatwiej i szybciej niż w przypadku zamkniętej wersji TRC.

Do sklepu po pręty sprężynowe TRE

Akcesoria do prawidłowej instalacji modułów światłowodowych TRC i TRE.B

  • Rura kątowa ze stali nierdzewnej z uchwytami montażowymi do przymocowania do robota
  • Opcja mocowania z elementami łączącymi do przymocowania pręta światłowodowego do rury kątowej.
  • Dzięki temu rura kątowa i pręt światłowodowy mogą być dowolnie pozycjonowane.
Kup uniwersalny zestaw montażowy
  • Szybka i łatwa adaptacja do nowych sekwencji programu robota
  • Ukierunkowane maskowanie przeszkadzających krawędzi i unikanie pętli kablowych
  • triflex® Prowadnica R blisko ramienia robota lub z boku osi 6, aby umożliwić maksymalne ruchy obrotowe

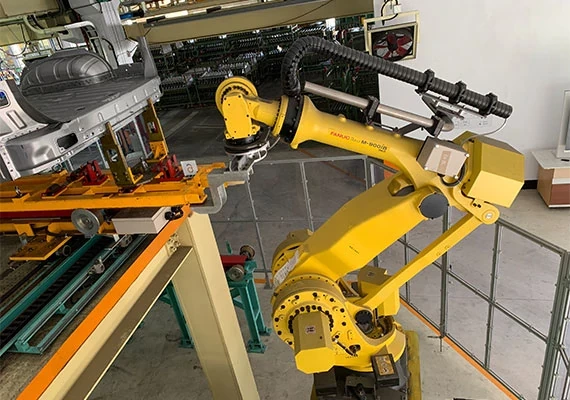

Przykład zastosowania z prętem światłowodowym

Uniwersalny zestaw montażowy z prętem światłowodowym TRE.B zamontowanym na Fanuc M-900iB/360

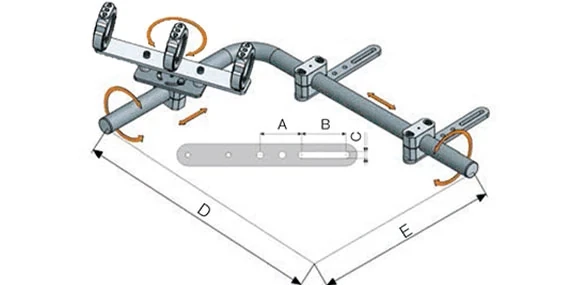

Uniwersalny zestaw montażowy

Uniwersalny zestaw montażowy pasuje do niemal każdego robota dzięki szczelinowym otworom i bezstopniowej regulacji.

Wskazówki dotyczące instalacji modułu światłowodowego

Jak samodzielnie skrócić pręt z włókna igus®?

Film instalacyjny modułu światłowodowego i uniwersalnego zestawu montażowego
