Tabela doboru i dane projektowe korytka prowadzącego twisterchain®

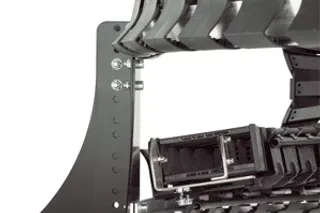

Nowa generacja twisterchain® rynna prowadząca

Rynna prowadząca twisterchain new

Oszczędność czasu i kosztów instalacji - dłuższa żywotność!
Korytko Twister typu 01 znacznie minimalizuje czasochłonne wcześniej prace regulacyjne z 6 do 2 godzin. Dzięki niemal całkowicie plastikowej konstrukcji można zwiększyć żywotność systemu i prędkość, jednocześnie minimalizując hałas. Dostępne dla wszystkich łańcuchów skrętnych® z nowego i poprzedniego programu.

  • Nadaje się do wysokiej dynamiki dzięki w pełni prowadzonemu górnemu biegowi
  • Cicha i płynna praca w rynnie dzięki ciągłemu prowadzeniu taśmy górnej
  • Górny bieg jest prowadzony w nowym plastikowym korytku i podparty na całej szerokości.
  • Możliwa dostawa w stanie zmontowanym
  • Prosta regulacja, wyrównanie i obsługa
  • Czas montażu skrócony z 6 do 2 godzin
twister_new_selection_01

A = bieg górny
B = dolny bieg
Niewiele komponentów, łatwa obsługa - schemat pokazuje zastosowanie 180°

twister_new_selection_02

Łatwiejsze wyrównanie na robocie dzięki zdefiniowanej siatce kątów i siatce otworów do mocowania wysokości

twister_new_selection_03

HF = Wysokość całkowita
X1 = Wewnętrzna przestrzeń montażowa maszyny
X2 = zewnętrzna przestrzeń montażowa maszyny
B = oś obrotowa

twister_new_selection_04

Minimalna przestrzeń montażowa wymagana dla systemu rynnowego twisterchain®

wysokość montażu

X1 wewnętrzna przestrzeń montażowa maszyny i X2 zewnętrzna przestrzeń montażowa maszyny rynny prowadzącej
AR [mm]X2 [mm]X1 [mm]w zależności od Bi [mm]
TC3248087,5100 108125137,5150
400480270250250220210200
500580-350350320310300
600680--450420410400
TC4287,5100108125137,5150162,5168175187,5200
400480270250 250 220210200190190180--
500580-250 250 220210200190190180180150
600680--250 220210200190190180180150
TC56--125137,5150162,5-175187200
650730---470460450440-430420400
750830----460450440-430420400
850930-----450440-430420400
280850687587,5100108125137,5150
400480290280 270270250250220210200
500580390 380370 370 350350320310300
600680490480470470450450420410400
380850687587,5100108125137,5150162,5168175187,5200
400480290280 270270250250220210200190190180180150
500580390 380370 370 350350320310300290290280280250
600680490480470470450450420410400390 390 380380350
4008506575100112125137,5150162,5175187,5200
650730540530520500490470460450440430420400
750830640630620600590570560550540530520500

wysokość instalacji

HF jako funkcja promienia gięcia twisterchain® Kanał prowadzący

R [mm]100125150175200250300400
Serie HF Wysokość montażowa [mm]
TC32370420470520570670--
TC42 380430480530580680--
TC56 --500-6007008001000
2808 370420470520570670--
3808 380430480530580680--
4808 --500-6007008001000
twister_new_selection

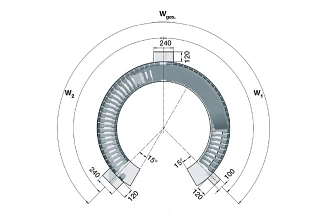

kąt obrotu | W1 i Wges.

Wges. kąt obrotu System [°]W1Kąt dolnego biegu [°]
90°45°
180°90°
270° 135°
360°180°

kąt obrotu

W2 Kąt górnego kanału bieżnego [°] twisterchain® Kanał prowadzący

ARSerieR [mm]100125150175200250300400
[mm]W2 Kąt<br> obrotu[°]
400TC32/TC42/2808/380890° 90° 90° 90° 90° 90° 90° 90°
500TC32/TC42/2808/380890° 90° 90° 90° 90° 90° 90° 90°
600TC32/TC42/2808/3808135°135°135°135°90° 90° 90° 90°
650TC56/4008/TC42135°135°135°135°90° 90° 90° 90°
750TC56/4008/TC42135°135°135°135°135°135°90° 90°
850TC56/4008/TC42135°135°135°135°135°135°135°135°
twister_new_selection_07

AR = łańcuch o promieniu zewnętrznym

IR = łańcuch o promieniu wewnętrznym

R = łańcuch o promieniu gięcia

X1 = wewnętrzna przestrzeń konstrukcyjna maszyny

X2 = zewnętrzna przestrzeń konstrukcyjna maszyny

HF = Całkowita wysokość koryta

W1 = Kąt górnej rynny jezdnej

W2 = kąt dolnej rynny

Wges = kąt obrotu systemu

Rynna
Rynna

9XXX.31Całkowicie przelotowy
(ze wspornikiem dolnym, regulacją wysokości i wspornikami montażowymi)

Rynna
Rynna

9XXX.32
Górna i dolna rynienka na rum
(bez dolnego wspornika i regulacji wysokości)

Rynna
Rynna

9XXX.30
Dolne przejście
(ze wspornikami montażowymi)

Zamów przykładową prowadnicę

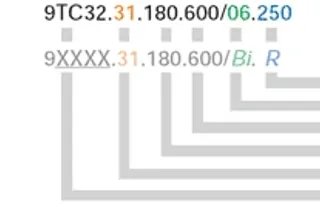

Przykład zamawiania korytka prowadzącego twisterchain®

R - promień gięcia, dodać odpowiednią wartość
Bi - szerokość wewnętrzna, dodać odpowiednią wartość
promień zewnętrzny
Kąt obrotu aplikacji (90°, 180°, 270°, 360°)
Konstrukcja kanału
rynna prowadząca - wybrana seria

Dalsze przykłady zamówień

Kompletna rynna

Nr części 94008.31.180.600/06.250

Wyłącznie rynna dolnego biegu

Nr części 94008.30.180.600/06.250

Rynna górnego i dolnego biegu podpory

Nr części 94008.32.180.600/06.250

Nr części Seriapromień zewnętrzny AR [mm]kąt obrotu od do α [°]Nr części Kompletna rynnaNr części Rynna górna/dolnaNr części Rynna podbębnowa
TC32/TC42/2808/38084000 - 90°9XXX.31.90.400/Bi.R9XXX.32.90.400/Bi.R9XXX.30.90 .400/Bi.R
90° - 180°9XXX.31.180.400/Bi.R9XXX.32.180.400/Bi.R9XXX.30.180.400/Bi.R
180° - 270° 9XXX.31.270.400/Bi.R9XXX.32.270.400/Bi.R9XXX.30.270.400/Bi.R
270° - 360°9XXX.31.360.400/Bi.R9XXX.32.360.400/Bi.R9XXX.30.360.400/Bi.R
5000 - 90°9XXX.31.90 .500/Bi.R9XXX.32.90 .500/Bi.R9XXX.30.90 .500/Bi.R
90° - 180°9XXX.31.180.500/Bi.R9XXX.32.180.500/Bi.R9XXX.30.180.500/Bi.R
180° - 270° 9XXX.31.270.500/Bi.R9XXX.32.270.500/Bi.R9XXX.30.270.500/Bi.R
270° - 360°9XXX.31.360.500/Bi.R 9XXX.32.360.500/Bi.R 9XXX.30.360.500/Bi.R
6000 - 90°9XXX.31.90 .600/Bi.R9XXX.32.90 .600/Bi.R9XXX.30.90 .600/Bi.R
90° - 180°9XXX.31.180.600/Bi.R9XXX.32.180.600/Bi.R9XXX.30.180.600/Bi.R
180° - 270° 9XXX.31.270.600/Bi.R9XXX.32.270.600/Bi.R9XXX.30.270.600/Bi.R
270° - 360°9XXX.31.360.600/Bi.R9XXX.32.360.600/Bi.R9XXX.30.360.600/Bi.R
TC56 / 40086500 - 90°9XXX.31.90 .650/Bi.R9XXX.32.90 .650/Bi.R9XXX.30.90 .650/Bi.R
90° - 180°9XXX.31.180.650/Bi.R9XXX.32.180.650/Bi.R9XXX.30.180.650/Bi.R
180° - 270°9XXX.31.270.650/Bi.R9XXX.32.270.650/Bi.R9XXX.30.270.650/Bi.R
270° - 360°9XXX.31.360.650/Bi.R 9XXX.32.360.650/Bi.R9XXX.30.360.650/Bi.R
7500 - 90°9XXX.31.90 .750/Bi.R9XXX.32.90 .750/Bi.R 9XXX.30.90 .750/Bi.R
90° - 180°9XXX.31.180.750/Bi.R 9XXX.32.180.750/Bi.R 9XXX.30.180.750/Bi.R
180° - 270°9XXX.31.270.750/Bi.R9XXX.32.270.750/Bi.R9XXX.30.270.750/Bi.R
270° - 360°9XXX.31.360.750/Bi.R 9XXX.32.360.750/Bi.R9XXX.30.360.750/Bi.R
8500 - 90°9XXX.31.90 .850/Bi.R 9XXX.32.90 .850/Bi.R9XXX.30.90 .850/Bi.R
90° - 180°9XXX.31.180.850/Bi.R 9XXX.32.180.850/Bi.R9XXX.30.180.850/Bi.R
180° - 270°9XXX.31.270.850/Bi.R9XXX.32.270.850/Bi.R9XXX.30.270.850/Bi.R
270° - 360°9XXX.31.360.850/Bi.R9XXX.32.360.850/Bi.R9XXX.30.360.850/Bi.R
