triflex® R Poszczególne części wspornika montażowego

Wiele części igus® składa się nie tylko z jednego komponentu, ale często z wielu różnych pojedynczych części, które następnie tworzą część lub zespół. Nie zawsze jest sensowne lub nawet możliwe ponowne zamówienie tylko jednego komponentu kompletnego produktu. Wiele produktów igus® jest już wstępnie zmontowanych w łożysku, co sprawia, że zamówienie pojedynczej części jest trudnym i zwykle długotrwałym procesem.
W niektórych przypadkach nie chcesz zamawiać pojedynczej części, ale numer części kompletnego zespołu jest nieznany i niewidoczny na komponencie.
Niniejsza strona internetowa ma na celu pomóc w określeniu poszczególnych części najbardziej popularnych produktów triflex® R, a tym samym ułatwić zamawianie części zamiennych.

Standardowe uchwyty montażowe z systemem mocowania przewodów

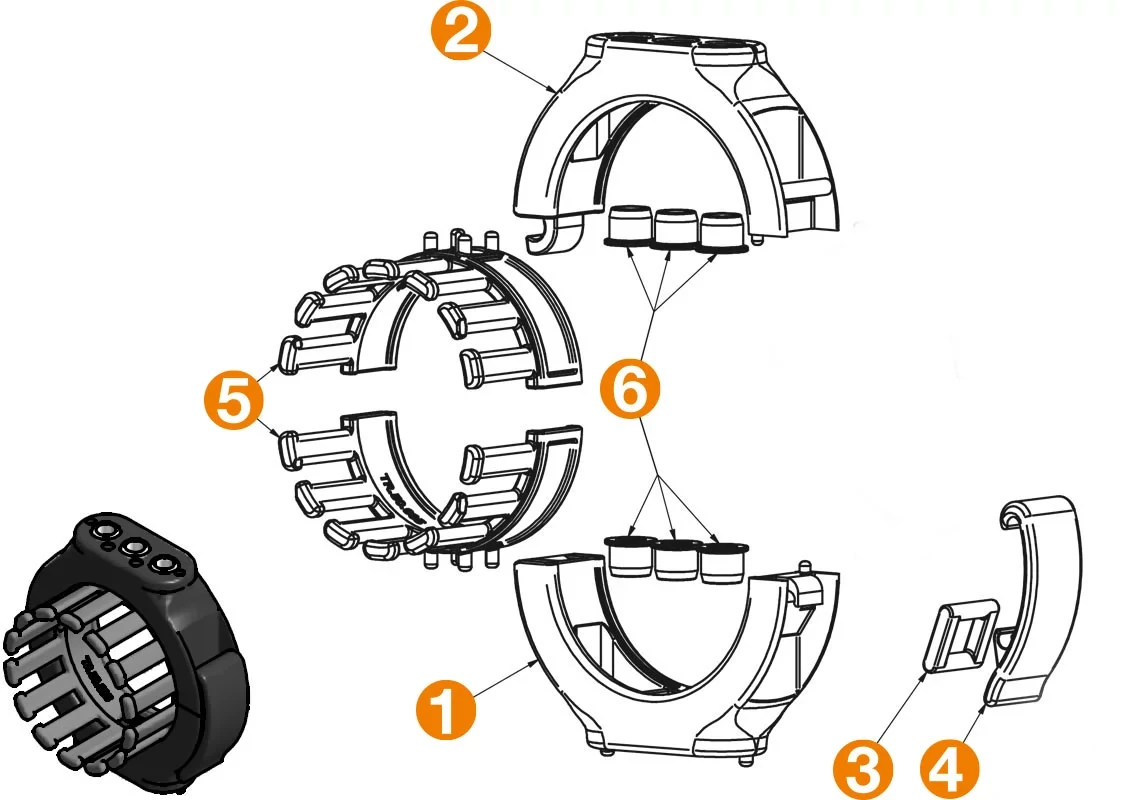

Standardowy uchwyt montażowy triflex R z mocowaniem przewodów

XX = indeks rozmiaru łańcucha elektronicznego® (np.: 40 - 100)

Nie.IlośćOznaczenieNr pojedynczej części
11Uchwyt montażowy części dolnejTR.XX.001
21Uchwyt montażowy części górnejTR.XX.002
31Łożyska oporoweTR.XX.003
41Dźwignia naprężeniaTR.XX.004
52Pierścień mocowania przewodówTR.XX.005
66Tuleja kołnierzowa3803
Zamów kompletny wspornik montażowy

Standardowe uchwyty montażowe bez systemu mocowania przewodów

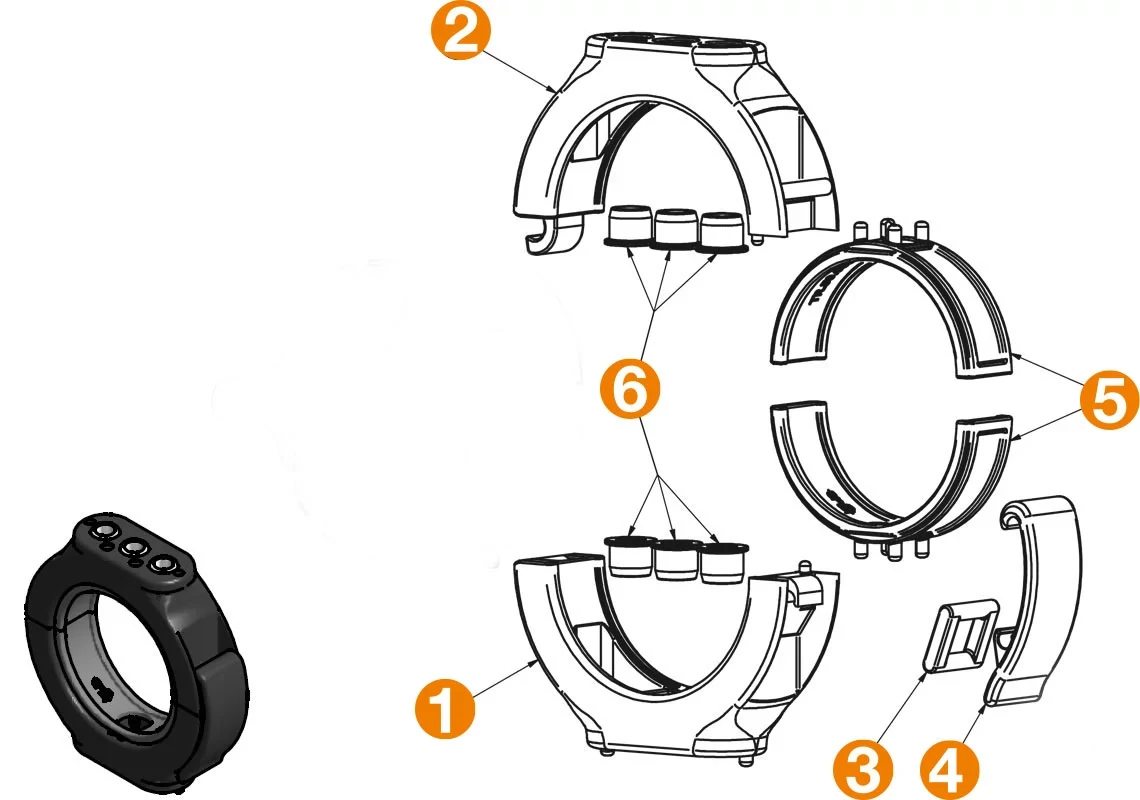

Standardowy uchwyt montażowy triflex R bez systemu mocowania przewodów

XX = indeks rozmiaru łańcucha elektronicznego® (np.: 40 - 100)

Nie.IlośćOznaczenieNr pojedynczej części
11Uchwyt montażowy części dolnejTR.XX.001
21Uchwyt montażowy części górnejTR.XX.002
31Łożyska oporoweTR.XX.003
41Dźwignia naprężeniaTR.XX.004
52Pierścień mocowania przewodówTR.XX.006
66Tuleja kołnierzowa3803
Zamów kompletny wspornik montażowy

Lekkie uchwyty montażowe (rozmiar 65) z systemem mocowania przewodów

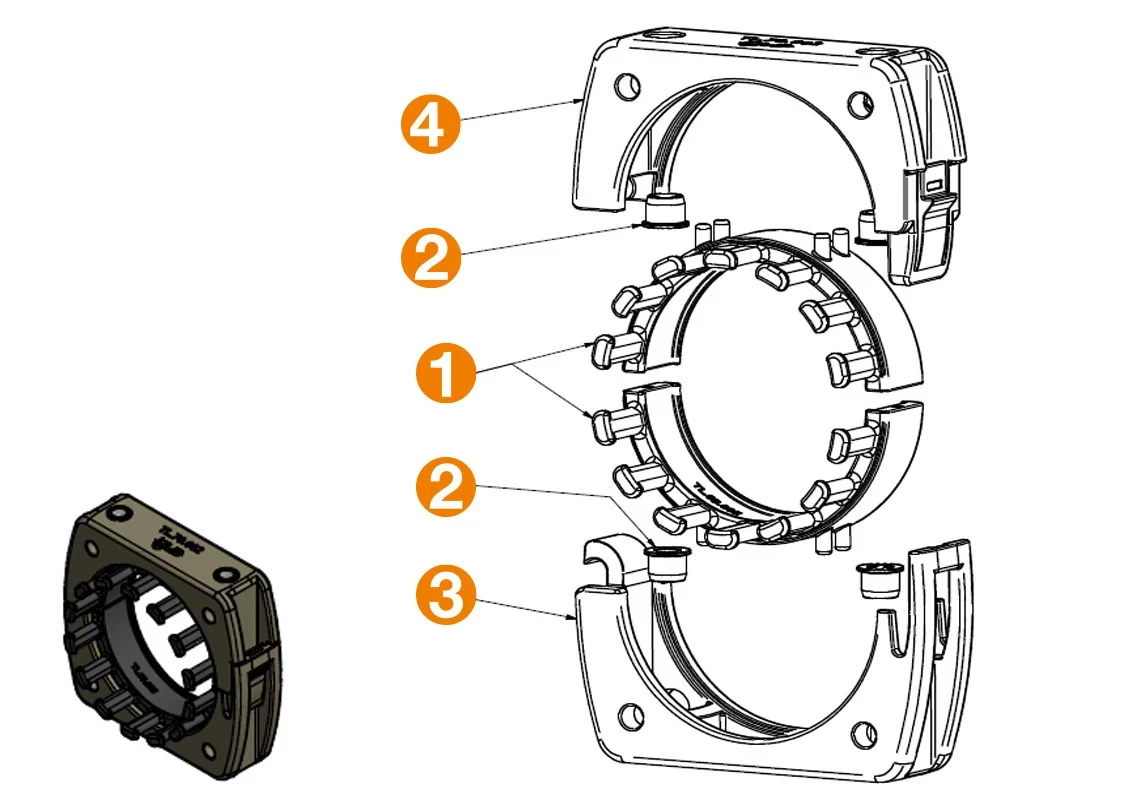

Lekki uchwyt montażowy triflex R z systemem mocowania przewodów
Nie.IlośćOznaczenieNr pojedynczej części
12Adapter, rozmiar 65TL.65.005
24Tuleja kołnierzowa3803
31Lekki uchwyt montażowy części dolnej TL.70.001.Z0
41Lekki uchwyt montażowy części górnejTL.70.002.Z0
Zamów kompletny wspornik montażowy

Lekkie uchwyty montażowe bez mocowania przewodów

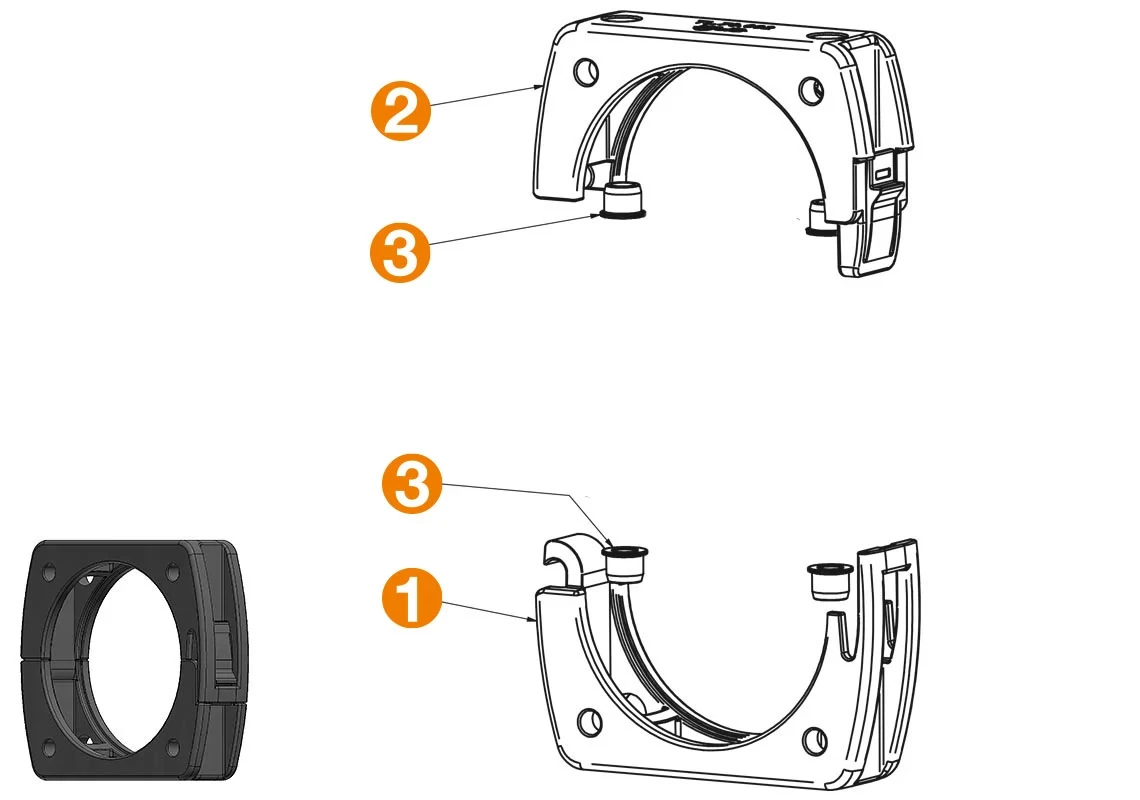

Lekki uchwyt montażowy triflex R bez systemu mocowania przewodów

XX = indeks rozmiaru łańcucha elektronicznego®

Nie.IlośćOznaczenieNr pojedynczej części
11Lekki uchwyt montażowy części dolnejTL.XX.001.Z0
21Lekki uchwyt montażowy części górnejTL.XX.002.Z0
34Tuleja kołnierzowa3803
Zamów kompletny wspornik montażowy

Uchwyt montażowy jako przepust ślizgowy

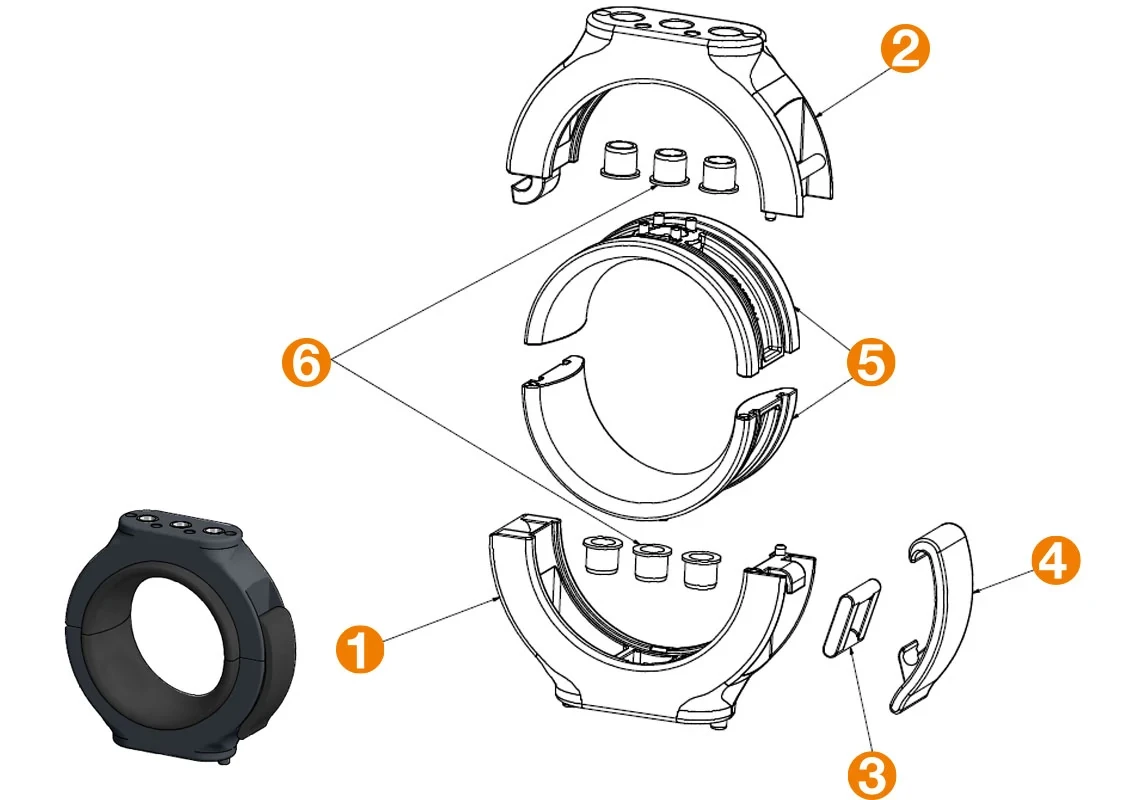

triflex_R_standard_connection_elements_with_slip_through

XX = indeks rozmiaru łańcucha elektronicznego® (np.: 40 - 100)

Nie.IlośćOznaczenieNr pojedynczej części
11Uchwyt montażowy części dolnejTR.XX.001
21Uchwyt montażowy części górnejTR.XX.002
31Łożyska oporoweTR.XX.003
41Dźwignia naprężeniaTR.XX.004
52Muszle do szybkich przepustówTR.XX.007
66Tuleja kołnierzowa3803
Zamów kompletny wspornik montażowy

Uchwyt montażowy ze wspornikiem promienia

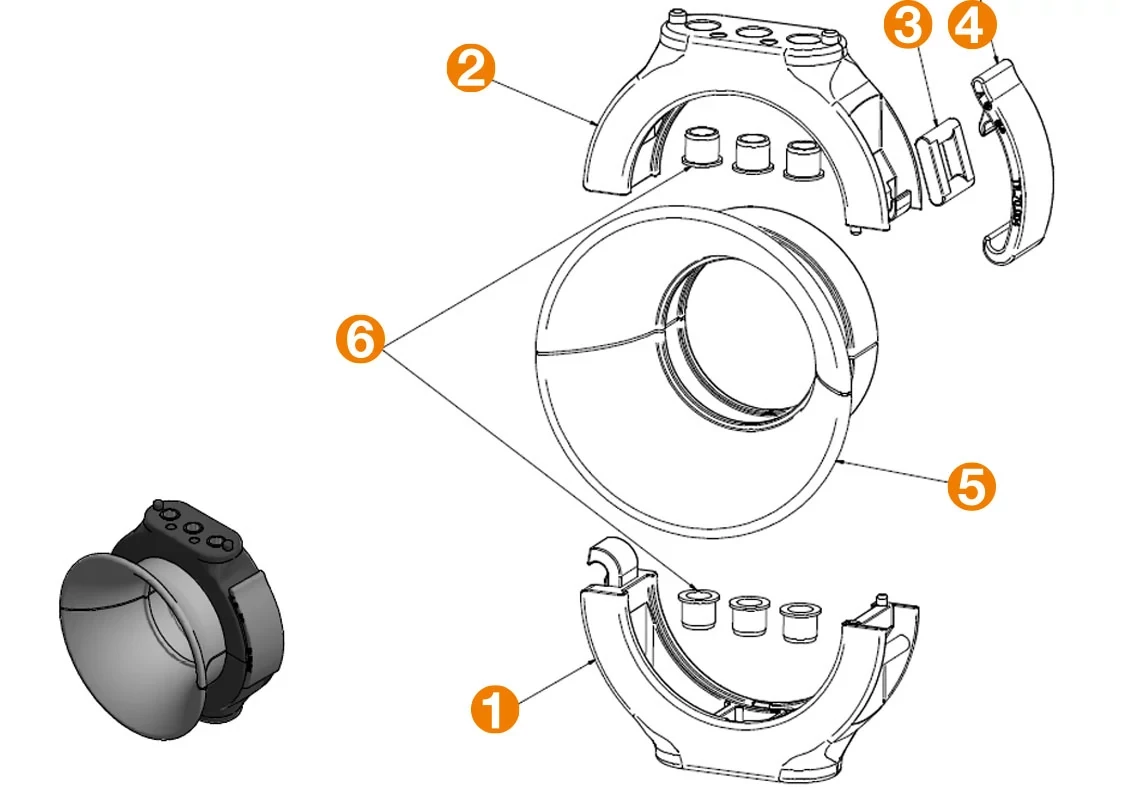

standard_connection_elements_with_radius_reduction

XX = indeks rozmiaru łańcucha elektronicznego® (np.: 40 - 100)

Nie.IlośćOznaczenieNr pojedynczej części
11Uchwyt montażowy części dolnejTR.XX.001
21Uchwyt montażowy części górnejTR.XX.002
31Łożyska oporoweTR.XX.003
41Dźwignia naprężeniaTR.XX.004
51Wspornik promieniaTR.9XX.XXX
66Tuleja kołnierzowa3803
Zamów kompletny wspornik montażowy
