Wydobywanie i chwytanie z dodatkowym stopniem swobody

Firma L&K Land- und Kraftfahrzeugtechnik GmbH jest znana w branży maszyn budowlanych jako producent szczególnie wytrzymałego osprzętu do koparek, ładowarek kołowych, ładowarek teleskopowych i pojazdów specjalnych. Łyżki, koparki i inne narzędzia są dostępne w wielu wariantach. Wyjątkowo odporna na zużycie stal Hardox i łożyska iglidur® zapewniają długą żywotność w niekorzystnych warunkach i przy dynamicznych obciążeniach.

Dla operatorów koparek i firm wynajmujących maszyny budowlane są one "tylko" narzędziem - ale takim, które musi spełniać najwyższe wymagania pod względem nośności i odporności na zużycie. Dzieje się tak dlatego, że łopaty i łyżki koparek i ładowarek kołowych, o których tutaj mówimy, podczas każdej pojedynczej operacji z dużą dynamiką wbijają się w materiał i napotykają na opór, taki jak twarda skała.

Warunki środowiskowe tej pracy są niekorzystne, by nie powiedzieć ekstremalne: maszyny budowlane mogą stać w wodzie lub usuwać wysoce ścierny materiał. Naprężenia działające na narzędzia są bardzo dynamiczne i prawie niemożliwe do obliczenia, zwłaszcza że sprzęt jest również poddawany jednostronnym obciążeniom i często jest "nadużywany" na placu budowy.

Punkt łożyskowania musi być bezobsługowy przez łącznie ponad 4000 godzin użytkowania. Niezależnie od tego, czy koparka stoi w wodzie, czy usuwa wysoce ścierny materiał. Punkty łożyskowania są również narażone na duże obciążenia i uderzenia. Naprężenia powodowane przez pył i brud stanowią dodatkowe wyzwanie dla punktów łożyskowania.

Dzięki bezobsługowym i bezsmarowym łożyskom iglidur®, wymagana żywotność została nawet przekroczona. Pomimo najwyższych obciążeń, nie było żadnych skarg ani potrzeby smarowania lub wymiany łożysk nawet po 5 latach użytkowania. Są one również o około 40 procent tańsze niż poprzednio zainstalowane łożyska kompozytowe.

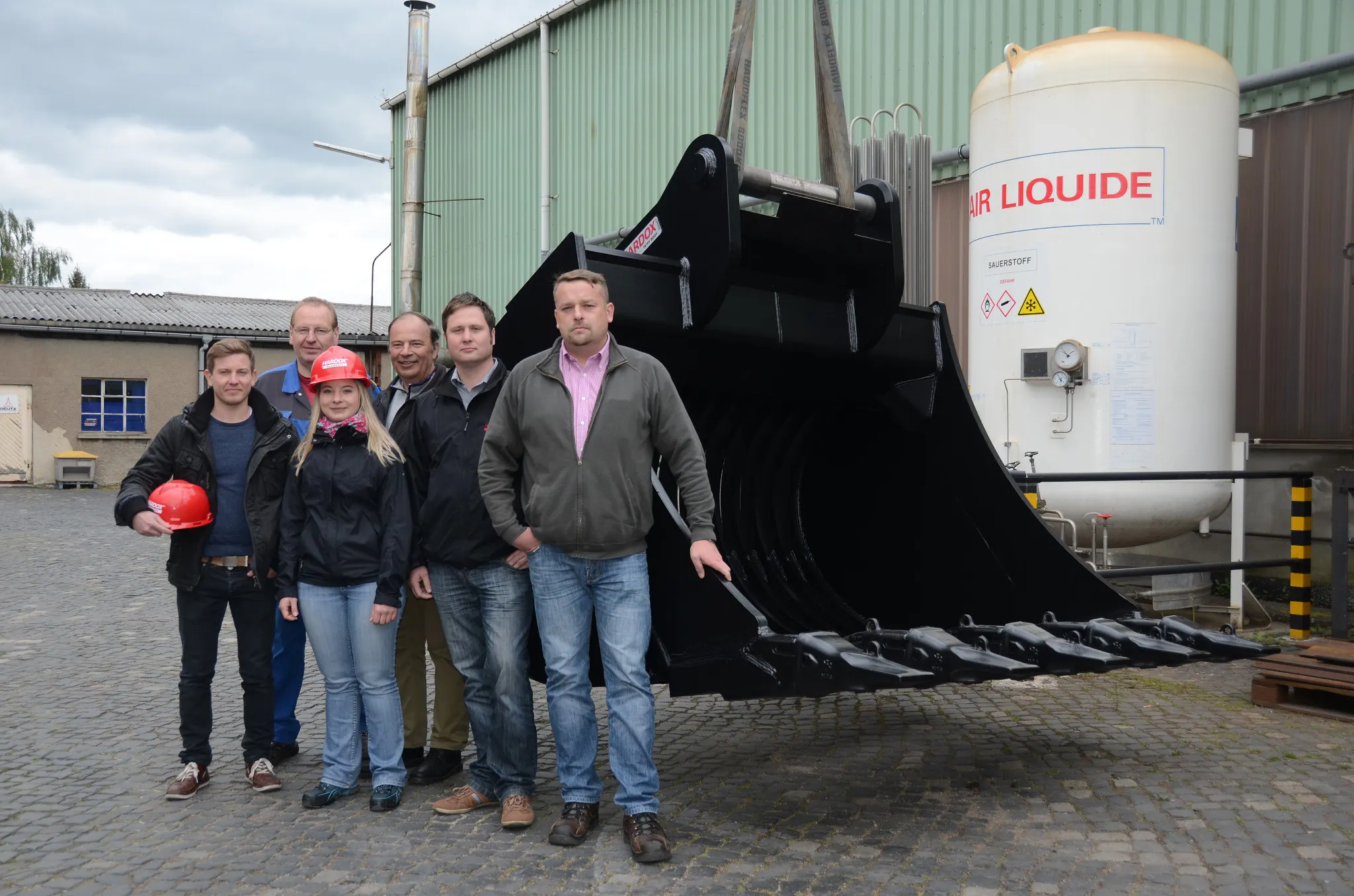

Wielu producentów, firm wynajmujących i użytkowników maszyn budowlanych nie potrzebuje "08/15" narzędzi do takich warunków, ale narzędzi, które charakteryzują się długą żywotnością, a często także specjalną zwrotnością i dodatkowymi stopniami swobody. Są w dobrych rękach L&K Land- und Kraftfahrzeugtechnik GmbH w Stadtilm w Turyngii. Od ponad czterdziestu lat firma specjalizuje się w opracowywaniu wysokiej jakości narzędzi do maszyn budowlanych.

Szeroki program standardowy, który obejmuje wszystkie typy łyżek koparkowych, łyżek wysokoobrotowych i łyżek bocznych, stanowi podstawę dla szerokiej gamy projektów specjalnych. Dzieje się tak, ponieważ narzędzia są zawsze produkowane zgodnie ze specyfikacjami klienta i w krótkim czasie. Wolfgang Anderle, partner zarządzający L&K: "Dostarczamy w krótkim czasie, zwykle w ciągu dwóch do trzech tygodni." Przyczynia się do tego modułowa konstrukcja programu, a także nowoczesna produkcja z maszynami CNC we wszystkich obszarach. Kolejnym ważnym czynnikiem wpływającym na wysoką jakość i krótki czas dostawy jest doświadczenie specjalistów w dziedzinie spawania, których firma L&K szkoli i rozwija we własnym centrum szkoleniowym DVS.

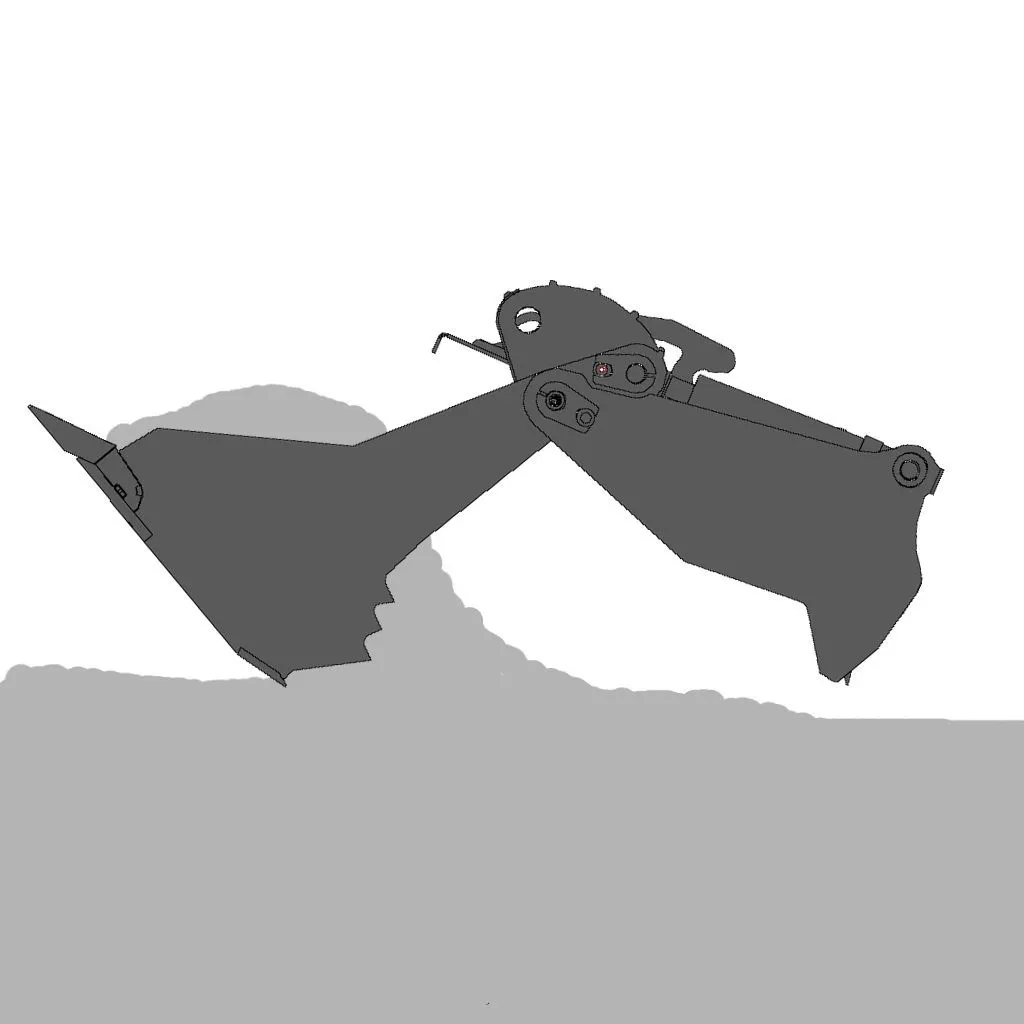

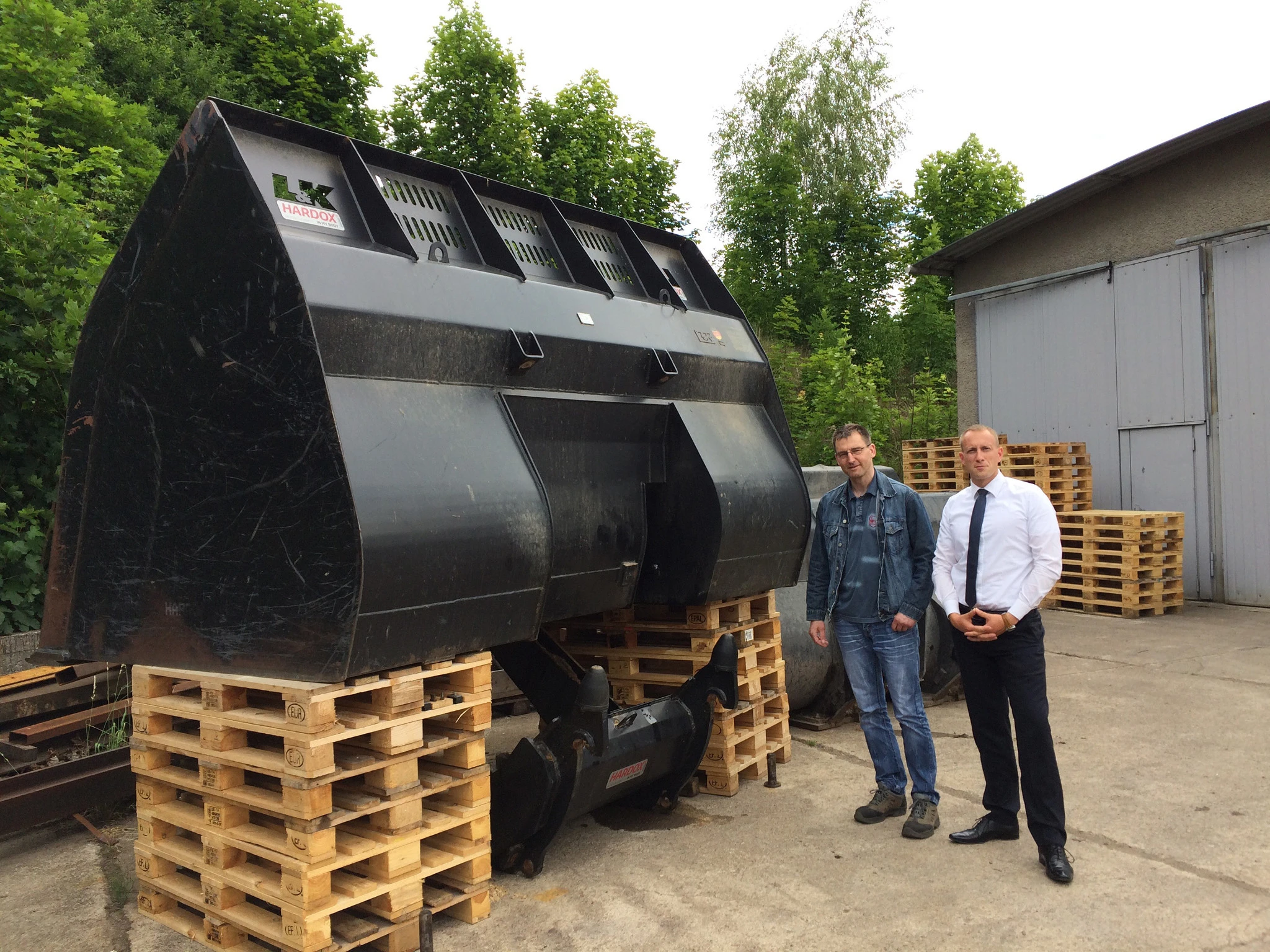

Pierwsze testy zostały przeprowadzone ku pełnemu zadowoleniu zarówno inżynierów L&K, jak i użytkowników. Ultralekka konstrukcja, uzupełniona łożyskami ślizgowymi iglidur®, jest teraz chroniona wzorem użytkowym. Znajduje ona zastosowanie w wielu różnych łopatach, łyżkach i narzędziach specjalnych - na przykład w łyżkach z wysoką końcówką, które są używane jako łyżki do załadunku soli w magazynach soli zakładów komunalnych, a także w różnego rodzaju łyżkach chwytakowych i łyżkach do wykopów. L&K zrealizował również prawdziwą aplikację "XXL" dla bezobsługowych tulei gładkich iglidur® w łyżce wysokoobrotowej o pojemności 8,5 m3 kilka razy.

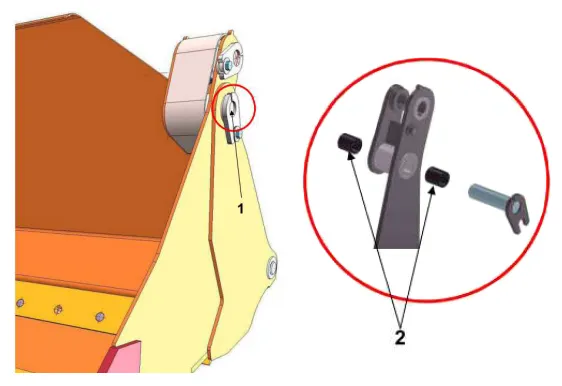

Projektanci L&K używają tulei o średnicach od 40 do 80 milimetrów wykonanych z uniwersalnego materiału iglidur® J i iglidur® P, który pozostaje szczególnie stabilny wymiarowo przy dużych obciążeniach i zmiennych warunkach otoczenia, w tym wilgotności.

Kolejnym pozytywnym aspektem z punktu widzenia projektantów L&K jest to, że tuleje iglidur® można wymieniać w stosunku 1:1 na łożyska wykonane z metalicznego materiału kompozytowego: Zmiana otaczającej konstrukcji nie jest konieczna. Zarówno dział zakupów, jak i produkcji są zadowolone z szybkiej dostawy przez igus® w małych partiach: Wynika to z faktu, że L&K zazwyczaj potrzebne są tylko dwie tuleje na formę.
