Opracowanie techniczne dotyczące produkcji akumulatorów

Następny poziom produkcji akumulatorów:
Nowe produkty, wyzwania, rozwiązania

Komponenty do produkcji akumulatorów

Produkcja akumulatorów na wyższym poziomie — bez cząstek stałych. Bezsmarowe. Zatwierdzone przez IPA

Wraz z rosnącym popytem na samochody elektryczne rośnie również zapotrzebowanie na wysokiej jakości akumulatory litowo-jonowe. Produkcja akumulatorów obejmuje kilka krytycznych komponentów, które są niezbędne do ich wytwarzania. Każdy komponent musi przyczyniać się do maksymalizacji jakości, bezpieczeństwa i wydajności. Dzięki komponentom igus, takim jak łożyska ślizgowe i technologia liniowa, a także prowadniki kablowe, można zwiększyć wydajność, skrócić przestoje i poprawić automatyzację zakładów produkujących akumulatory.

W idealnej sytuacji produkcja akumulatorów odbywa się przy minimalnej wilgotności i możliwie największym braku cząstek stałych. Nasze kompatybilne z pomieszczeniami czystymi i rozpraszające systemy prowadzące do suchych pomieszczeń czystych wspierają ten proces i zapewniają niezawodną wydajność w produkcji akumulatorów.

Obszary zastosowań: Transport materiału, produkcja elektrod, montaż ogniw, uszczelnianie i dalsze przetwarzanie, a także kontrola i inspekcja

Poproś o konsultację dotyczącą projektu

Odkryj na tej stronie:

battery_fullInnowacyjne produkty do produkcji akumulatorów

Produkty do suchych pomieszczeń czystych Materiały informacyjne: Laboratorium testowe w suchych pomieszczeniach czystych

Innowacyjne produkty do produkcji akumulatorów

Certyfikowane systemy prowadzące przewodów

Certyfikacja suchych pomieszczeń czystych
ISO klasy 3 lub 4
Ponad 15 milionów podwójnych cykli
Wysoka czystość

Przejdź do produktów do suchych pomieszczeń czystych

Łożysko wieńcowe PRT-04-100

60% lżejsze i 50% bardziej oszczędzające miejsce
Odporny na zużycie i bezobsługowe
Test emisji cząstek w zgodnym z Fraunhofer IAF laboratorium pomieszczenie czyste

Przejdź do łożyska wieńcowego PRT-04

Rolka przenośnika xiros

Wyjątkowa odporność na chemikalia
Gotowy do instalacji system oszczędza kosztowną produkcję wewnętrzną
Lekki, niezawodny i trwały

Przejdź do rolki prowadzącej PVC

Łożyska ślizgowe iglidur

Odporność na chemikalia i media
Długa żywotność i najniższy współczynnik tarcia
Materiały niezawierające PTFE przetestowane pod kątem szkodliwych PFAS

Przejdź do łożysk ślizgowych

Łożyska kołnierzowe igubal

100% bezsmarowe i bezobsługowe
Kompensacja niewspółosiowości
Długa żywotność, niski współczynnik tarcia
80% lżejsze niż łożyska stalowe

Przejdź do łożysk z kołnierzem stałym

Półprodukt iglidur

Samosmarowe i bardzo niskie współczynniki tarcia
Ekstremalna odporność na zużycie
Produkowane zgodnie z normą DIN EN 15860
Produkcja niestandardowych części toczonych i frezowanych

Przejdź do półproduktów

wózek prowadzący drylin T TW-42

Nie zawiera PTFE
Elementy ślizgowe wykonane z iglidur JPF
100% uniknięcie zewnętrznego smarowania
Szybka wymiana dzięki identycznym wymiarom

Przejdź do prowadnicy liniowej TW-42

Osie pasa zębatego drylin ZLW

Bezsmarowe osie z pasem zębatym
Do precyzyjnego pozycjonowania i regulacji
Długa żywotność, precyzja i wysoka niezawodność

Przejdź do osi z pasem zębatym

Robot kartezjański

Automatyzacja zadań pick-and-place
Precyzyjne i powtarzalne procesy o stałej jakości
Większe bezpieczeństwo w miejscu pracy dzięki przejęciu nieergonomicznych zadań

Przejdź do robotów kartezjańskich

Cobot ReBeL

Precyzyjne ruchy zapewniające dokładne pozycjonowanie
Kompaktowy rodzaj do zastosowań mobilnych i łatwa integracja z istniejącymi przepływami pracy

Przejdź do cobotów

Obsługa ogniw akumulatorowych

Zautomatyzowana obsługa ogniw akumulatorowych jest kluczowym czynnikiem w optymalizacji nowoczesnych procesów produkcyjnych. Trójosiowy robot kartezjański został wykorzystany w konfiguracji testowej do wydajnego usuwania ogniw baterii i precyzyjnego umieszczania ich w uchwytach. Współpracując z pracownikami na przenośniku taśmowym, system konsekwentnie przygotowuje zmontowane zestawy akumulatorów do następnego etapu procesu, ograniczając pracę ręczną i zwiększając wydajność.

Więcej informacji o tej aplikacji

Certyfikowane produkty do suchego pomieszczenia czystego

Co to jest suche pomieszczenie czyste?

Suche pomieszczenie czyste do produkcji akumulatorów to specjalne kontrolowane środowisko, które zapewnia zarówno wyjątkowo niską wilgotność, jak i wysoki poziom powietrza wolnego od cząstek. Wilgotność jest tam obniżana do poziomu poniżej 1%, często poniżej 1% wilgotności względnej, co odpowiada punktowi rosy wynoszącemu -40°C. Dzięki temu nie dochodzi do kondensacji i wilgoć nie przedostaje się do materiałów. Ma to ogromne znaczenie na niektórych etapach produkcji akumulatorów, ponieważ nawet niewielkie ilości wody mogą prowadzić do pożarów akumulatorów.

Dlaczego suche pomieszczenie czyste jest ważne?

Wyższa jakość produktu: mniejsze zanieczyszczenie prowadzi do wyższej jakości i niezawodności ogniw akumulatorowych.
Dłuższa żywotność: minimalizacja reakcji chemicznych wydłuża żywotność akumulatora
Bezpieczniejsze środowisko pracy: ścisła kontrola nad niebezpiecznymi materiałami zwiększa bezpieczeństwo personelu

Systemy prowadzące przewody

Systemy prowadzące przewody są niezbędne do niezawodnej transmisji energii i danych w suchych pomieszczeniach czystych, które są wykorzystywane w takich zastosowaniach, jak powlekanie elektrod i montaż ogniw. Aby upewnić się, że nasze systemy prowadzące przewody spełniają wymagania suchego środowiska, przetestowaliśmy je pod kątem wytrzymałości i czystości wspólnie z Fraunhofer IPA.

Wynik: Wysoka czystość w okresie testowym wynoszącym 10 miesięcy, 15 milionów podwójnych cykli i certyfikacja dla suchych pomieszczeń czystych ISO klasy 3 lub 4.

Przewód taśmowy e-skin flat

Łatwo otwierana konstrukcja komory, szybka wymiana węży lub elementów splatania

Ponad 15 milionów podwójnych cykli
Najlepszy możliwy certyfikat ISO klasy 4
Brak widocznego zużycia, odporność na ścieranie

Przejdź do płaskiego przewodu taśmowego e-skin flat

Zasilanie robota ESD

Prowadniki kablowe triflex TRC do ruchu 3D i mocowania przewodów są wykonane w całości z materiału ESD.

Materiał ESD przetestowany przez ponad 10 milionów cykli dla najwyższych wymagań
Certyfikat ISO klasy 4-5

Przejdź do systemu prowadzenie energii robota ESD

Prowadnik kablowy z serii C6

C6 do zastosowań w pomieszczeniach czystych nie wykazuje prawie żadnego mierzalnego ścierania, nawet przy dużych obciążeniach

Do zastosowań klasy ISO 4
Bardzo płynna praca i wysoka stabilność dzięki wytrzymałemu systemowi ograniczników

Przejdź do e-prowadnika C6

Prowadniki kablowe zapewniające wysoką dynamikę

Wyjątkowo cicha praca przy niskim poziomie wibracji
ISO klasy 4

Seria e-prowadników kablowych E6

Peszle dwuczęściowe

Kompaktowe i łatwy do otwierania
Klasa ISO 4

Peszel e-skin

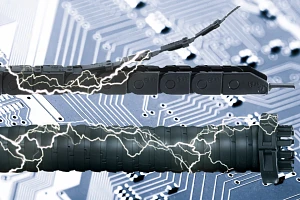

Dwuczęściowe peszle, ESD

Wykonane z materiału rozpraszającego
Obudowa do pomieszczeń czystych z ochroną ESD

Peszle rozpraszające e-skin

Przewód taśmowy e-skin flat, ESD

Wykonane z materiału rozpraszającego
Kompatybilny z pomieszczeniem czystym z ochroną ESD

e-skin flat ESD

Prowadzenie energii dla robota SCARA, ochrona ESD

Wykonane z materiału rozpraszającego
Ochrona ESD dla pomieszczeń czystych ISO 1
Wysoka wydajność działania

Rozwiązanie dla przewodów do robotów SCARA, ESD

Wieloosiowy e-prowadnik ESD z wędką odciągową

Zamknięty rodzaj
Wędka odciągowa generuje stałe naprężenie wstępne
Brak zaczepów i ograniczony poślizg

triflex TRC, ESD

Moduł wędki odciągowej dla TRC

Przewody energetyczne i przewody sygnałowe TPE

Nasze przewody TPE są idealnym rozwiązaniem do przesyłu energii i sygnałów w wymagającej produkcji akumulatorów. Ich płaszcz zewnętrzny z TPE o odporności na ścieranie zmniejsza emisję cząstek stałych i został przetestowany przez Instytut Fraunhofera.

Elastyczny, odporny materiał gwarantuje niezawodność i wytrzymałość nawet w dynamicznych zastosowaniach prowadnika kablowego. Materiał przewodu charakteryzuje się wysoką odpornością na naprężenie mechaniczne, dzięki czemu idealnie nadaje się do stosowania we wrażliwych pomieszczeniach czystych. W suchym środowisku materiał zachowuje swoją elastyczność, ponieważ uwalnia tylko minimalną ilość wilgoci. Dzięki temu płaszcz zewnętrzny nie staje się porowaty i nie ma ryzyka pęknięcia.

Wszystkie przewody chainflex są specjalnie opracowane do zastosowań mobilnych i są testowane i sprawdzane w naszym wewnętrznym laboratorium testowym o powierzchni 5500 m². Ponadto wszystkie przewody chainflex posiadają unikalną gwarancję do czterech lat, co podkreśla ich jakość i wytrzymałość.

Przejdź do przewodów chainflex

Sprawdzona jakość dla suchych pomieszczeń czystych

Systemy prowadzące przewody

Suche pomieszczenia czyste: ISO klasy 3 lub 4

przewody chainflex®

Suche pomieszczenia czyste: ISO klasy 4 lub 5

Łożysko wieńcowe PRT

Suche pomieszczenia czyste: ISO klasa 7

Certyfikaty Fraunhofer IPA dla suchego pomieszczenia czystego

Łożyska wieńcowe do pomieszczeń czystych

Wspólnie z Instytutem Fraunhofera opracowaliśmy dwa nowe certyfikaty, które potwierdzają przydatność naszych prowadników kablowych do suchych pomieszczeń czystych w testach długoterminowych. Dwa nowe certyfikaty dzielą się na wstępne starzenie i zachowanie podczas starzenia.

Certyfikat "wstępnego starzenia", który zleciliśmy dla naszych systemów e-prowadników e-skin soft i E14, certyfikuje systemy po 15 milionach podwójnych cykli i 10 miesiącach w suchym pomieszczeniu czystym. W tym przypadku otrzymaliśmy najlepszy możliwy certyfikat ISO klasy 4 dla pomieszczeń czystych (patrz Tabela 2).

Dwa z naszych systemów prowadzenia energii do pomieszczeń czystych, E6.J i e-skin flat, były testowane przez okres 10 miesięcy na maszynie wytrzymałościowej w suchym pomieszczeniu czystym. Wykonały one ponad 15 milionów podwójnych cykli. Systemy były testowane i certyfikowane pod kątem klasy czystości co dwa miesiące. System e-skin flat wytrzymał podwójne cykle bez żadnych problemów i otrzymał najlepszy możliwy certyfikat ISO dla pomieszczeń czystych klasy 4. Uzyskanie wyższego certyfikatu nie jest możliwe, ponieważ środowisko testowe (suche pomieszczenie czyste ISO klasy 3 o wilgotności względnej <1% odpowiadającej punktowi rosy -40°C) nie jest wystarczająco czyste. E6.J był w stanie utrzymać ten wynik przez cztery miesiące, ale potem stracił klasę czystości i zakończył z klasą ISO 5 (patrz Tabela 3).

Tabela 1: STANDARDOWE suche pomieszczenia czyste	v = 0,5 m/s a = 1 m/s	v = 1 m/s a = 2 m/s	v = 2 m/s a = 4 m/s
E6 (raport IPA 2303-1408)	ISO 4	ISO 4	ISO 4
TRC.ESD + wędka odciągowa (raport IPA 2309-1461)	ISO 4	ISO 4	ISO 5

Tabela 2: WSTĘPNE STARZENIE suchego pomieszczenia czystego	v = 0,5 m/s a = 1 m/s	v = 1 m/s a = 2 m/s	v = 2 m/s a = 4 m/s
SKS28 (raport IPA 2411-1575)*	ISO 4	ISO 4	ISO 4
E14 (raport IPA 2411-1575)	ISO 4	ISO 4	ISO 4

Tabela 3: ZACHOWANIE PODCZAS STARZENIA suche pomieszczenia czyste	Czas / podwójne cykle
	Czas: Po fazie docierania \| podwójne cykle: 0	Czas: Po 2 miesiącach \| podwójne cykle: 3,2 miliona	Czas: Po 4 miesiącach \| podwójne cykle: 5,1 miliona	Czas: Po 6 miesiącach \| podwójne cykle: 7,5 miliona	Czas: Po 8 miesiącach \| podwójne cykle: 10 milionów	Czas: Po 10 miesiącach \| podwójne cykle: 15 milionów
e-skin*	ISO 4	ISO 4	ISO 4	ISO 4	ISO 4	ISO 4
E6*	ISO 4	ISO 4	ISO 4	ISO 5	ISO 5	ISO 5

*Uwaga: Prowadniki kablowe do pomieszczeń czystych SKS28, e-skin flat i E6 są certyfikowane zgodnie z normami ISO dla pomieszczeń czystych klasy 1 przy normalnej wilgotności otoczenia.
