Co najmniej 20 lat żywotności: system zasilania dla innowacyjnego systemu rentgenowskiego

Kompaktowy, cichy łańcuch energetyczny E4.1 zapewnia bezpieczne prowadzenie kabli

Ta jednostka rentgenowska została zaprezentowana publicznie jako pierwsza na świecie w 2011 roku. Wyjątkowo elastyczny system nie jest przymocowany do podłogi, dzięki czemu może być przesuwany do pacjenta w dowolnej pozycji. Zasilanie jest realizowane za pomocą jednego z naszych e-łańcuchów® typu E4.1, który jest zamontowany na suficie i podąża za ruchami aparatu, wsuwając się lub wysuwając. Łańcuch elektroniczny® jest instalowany w pozycji leżącej na boku. Ruchome końce łańcucha elektronicznego® są zamontowane na obrotnicach, aby zapewnić jednostce rentgenowskiej większe pole manewru.

Profil

Co było potrzebne: E4.1 Łańcuch energetyczny
Wymagania: Potrzebny był zajmujący niewiele miejsca system, który jest wysoce stabilny, cichy i gwarantuje co najmniej 20-letni okres eksploatacji bez konserwacji.
Branża: Technologia medyczna
Sukces klienta: Wybrano łańcuch energetyczny E4.1, ponieważ łączy on funkcję cichej pracy ze szczególnie wysoką stabilnością i żywotnością." Zastosowanie szybkozłączek dystansowych "ułatwia również wprowadzanie i konserwację kabli oraz oszczędza cenny czas podczas instalacji.

Problem

Discovery IGS 730 to system obrazowania naczyniowego wprowadzony przez GE Healthcare w 2011 roku. Jest to system rentgenowski i detektor cyfrowy zamontowany na pojeździe AGV (Advanced Guided Vehicle), zmotoryzowanym i w pełni mobilnym systemie. System opiera się na prowadzeniu kabli, które muszą być w stanie transportować zasilanie, dane i wodę z sufitu, aby pojazd AGV mógł swobodnie poruszać się z wielu pozycji obrazowania do pozycji parkowania lub wycofania. Prowadzenie kabli musiało sprawić, że Discovery IGS 730 będzie szczególnie szybki, przewidywalny, precyzyjny i łatwy w użyciu, umożliwiając precyzyjną kontrolę i pozycjonowanie w dowolnym momencie procedury.
Inne wymagania dotyczące systemu naprowadzania obejmowały zmniejszenie objętości ze względu na obecność wiązki laserowej i kilku podwieszanych monitorów w salach pacjentów, idealne dostosowanie systemu do ruchów wózka AGV lub nośność pomimo tylko jednego możliwego mocowania systemu naprowadzania do sufitu sali operacyjnej. Ponadto, zgodnie z wymaganiami normy medycznej IEC60601, należało utrzymać obciążenie liniowe wynoszące 7 kg/m przy współczynniku bezpieczeństwa 12. Wreszcie, system musiał działać tak cicho, jak to możliwe, powinien zwisać tylko w bardzo niewielkim stopniu i powinien zapewnić żywotność co najmniej 20 lat bez żadnej konserwacji.

Rozwiązanie

Discovery IGS 730 to rewolucja w obrazowaniu. System nie jest montowany ani na podłodze, ani na suficie, ale umożliwia pełny dostęp do pacjenta bez konieczności zawieszania systemu nad pacjentem. Charakteryzuje się mobilnością ręcznego ruchomego gantry z wydajnością i jakością obrazu systemu stacjonarnego. Ta sterowana laserowo, zmotoryzowana ruchoma gantra tworzy środowisko interwencyjne bez ograniczeń. Umożliwia pełny dostęp do pacjenta i nieograniczone parkowanie, zapewniając jednocześnie sterylność w elastycznym i bezpiecznym środowisku sali operacyjnej.

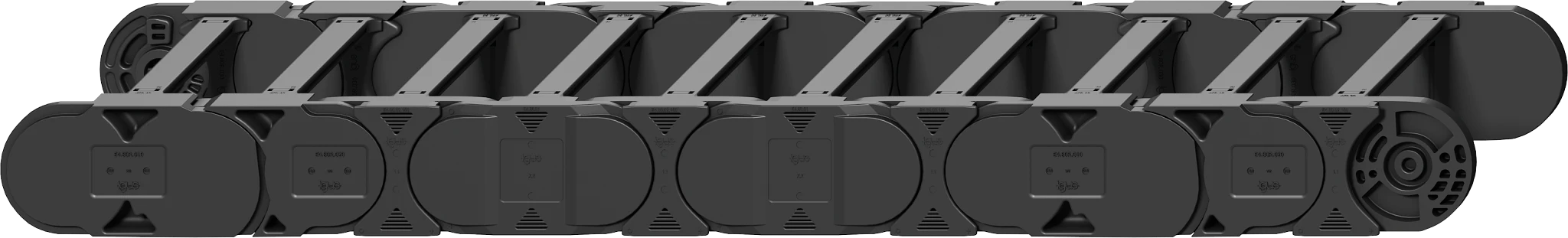

Wydajność ta była możliwa dzięki wyborowi projektu systemu zarządzania kablami (CMS) opartego na jednym z naszych ultra cichych łańcuchów energetycznych z tworzywa sztucznego E4.1. System kablowy został również wybrany ze względu na jego szczególnie wysoką żywotność i stabilność. Łańcuch został zainstalowany z boku aplikacji i porusza się tam i z powrotem w poziomie. Rozpiętość systemu, który składa się łącznie z 29 ogniw, wynosi około 3,2 metra. Zastosowanie elementów dystansowych "Quick Opening" znacznie ułatwia wprowadzanie i konserwację kabli oraz oszczędza cenny czas podczas instalacji. Łańcuch jest również zabezpieczony przed przepięciem za pomocą urządzenia elektrycznego i mechanicznego.
