Oszczędzaj na kablach dzięki sprawdzaniu cenTech w górę, koszt w dół. To nasza praca.

PUR bezpiecznie zastępuje ekonomiczny PVC
PUR (poliuretan) ma decydujące zalety jako materiał płaszcza w niektórych obszarach, ale nie we wszystkich. Naszym celem jest umożliwienie podjęcia obiektywnej decyzji, czy kabel z płaszczem PVC jest nie tylko wystarczający, ale może być lepszym rozwiązaniem.

Dlaczego można zaoszczędzić pieniądze, wybierając odpowiednią obudowę zewnętrzną?

Każdy materiał ma specyficzne specyfikacje; nie ma jednego uniwersalnego dobrego lub złego materiału. W tym miejscu posłużymy się przykładem materiałów osłonowych PVC i PUR, aby pokazać, które z nich najlepiej nadają się do określonych zastosowań i przedstawić konkretne pomysły na obniżenie kosztów w tym kontekście.

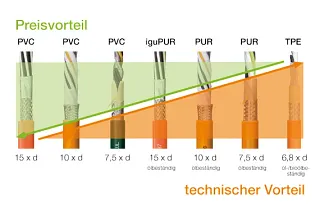

Zalety i specyfikacje obu materiałów

PVC

Dobra odporność na ścieranie
Doskonała odporność na płomienie
Bardzo łatwa personalizacja

PVC lub polichlorek winylu jest wszechstronnym tworzywem sztucznym. Niemniej jednak istnieje powszechne przekonanie, że kable PVC nadają się tylko do instalacji stałych.
Nie jest to jednak do końca prawdą. Istnieją tysiące różnych mieszanek PVC do różnych zastosowań i ważne jest, aby znaleźć odpowiednią do zastosowania w łańcuchu energetycznym.® W przypadku przewodu chainflex® firmy igus wybraliśmy mieszankę, która charakteryzuje się wysoką odpornością na ścieranie w e-łańcuchu®, jest bardzo łatwa w montażu, a także opłacalna. Z tego powodu przewody PVC są często stosowane w branżach, w których panuje suche środowisko w temperaturze pokojowej, takich jak przemysł opakowaniowy lub drzewny.

PUR

Dobra odporność na olej
Trwałość w niskich temperaturach

Zewnętrzny płaszcz PUR (poliuretanowy) charakteryzuje się przede wszystkim bardzo dobrą odpornością na olej. Kable PUR są często używane w zastosowaniach i branżach, w których występują brudne warunki otoczenia, takie jak olej lub chłodziwa, na przykład w budowie obrabiarek. Niemniej jednak, powłoka pozostaje elastyczna nawet podczas ciągłego użytkowania w łańcuchu energetycznym i może wytrzymać duże obciążenia mechaniczne. Ponadto, przewody PUR doskonale nadają się do zastosowań w niskich temperaturach.

Przykładowe obliczenia kabli katalogowych

CF270.UL.D z PUR

Nr części: CF270.UL.25.15.02.01.D
Liczba rdzeni i nominalny przekrój przewodu:
(4G2,5+(2x1,5)C)C
Maks. średnica zewnętrzna: 14 mm
Promień zgięcia: 10 x d

Porównanie jest warte zachodu! Oszczędność kosztów do

CF210.UL z PVC

Nr części: CF210.UL.25.15.02.01.D
Liczba rdzeni i nominalny przekrój przewodu:
(4G2,5+(2x1,5)C)C
Średnica zewnętrzna maks.: 14 mm
promień gięcia: 10 x d

CF77.UL.D w PUR

Nr części: CF77.UL.15.12.D
Liczba rdzeni i nominalny przekrój przewodu: 12G1.5
Maksymalna średnica zewnętrzna: 15 mm
promień gięcia: 6,8 x d

Oszczędność kosztów do

CF5 z PVC

Nr części: CF5.15.12
Liczba rdzeni i nominalny przekrój przewodu: 12G1.5
Maksymalna średnica zewnętrzna: 15 mm
promień gięcia: 6,8 x d

CF211.PUR z PUR

Nr części: CF211.PUR.02.04.02
Liczba żył i przekrój nominalny przewodu: (4x(2x0,25))C
Maksymalna średnica zewnętrzna: 7,5 mm
Promień zgięcia: 7,5 x d

Oszczędność kosztów do

CF211 w PVC

Nr części: CF211.02.04.02
Liczba żył i przekrój nominalny przewodu: (4x(2x0,25))C
Maksymalna średnica zewnętrzna: 8 mm
promień gięcia: 7,5 x d

chainflex® przykłady zastosowań z praktyki
Obecnie kable serwo są standardem w technologii napędów w automatyce i inżynierii mechanicznej. Ruchy, na które narażone są kable w tych branżach, wiążą się z wysokimi naprężeniami mechanicznymi. Ponadto kable są często używane w środowisku zanieczyszczonym wilgocią, olejami, pyłem lub wiórami. Wybór odpowiedniego materiału osłony ma zatem kluczowe znaczenie. Aby zapewnić stałą jakość materiału powłoki, nasze kable są wielokrotnie testowane w rzeczywistych warunkach, dzięki czemu możemy zapewnić wiążącą gwarancję i obliczyć kabel online. Kable są testowane zarówno w krótkoterminowych testach wsadowych, jak i długoterminowych testach żywotności.

Przykład długoterminowego testu 3841a kabla serwo z serii CF21 (kabel PVC), z testowym współczynnikiem zginania wynoszącym tylko 6,1 x d i osiągniętymi 54 milionami skoków.

Test 3841a kabla serwo CF21. UL

Jednak nie tylko nasze kable serwo oferują wybór między różnymi rodzajami powłok, ale także wszystkie inne rodzaje kabli, takie jak kable do systemów pomiarowych, kable magistralowe, kable sterujące itp. i zostały one również przetestowane w naszych własnych laboratoriach testowych.
