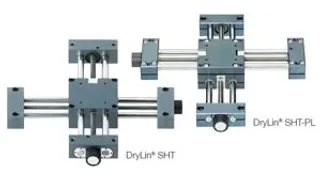

drylin® stolik krzyżowy SHT/SHT-PL

Stolik krzyżowy o szczególnych właściwościach

Wysoka precyzja, niezwykła sztywność oraz dokładne wyrównanie za pomocą prdukcji CNC.

Dostępne w wersji standardowej i dociążonej

W 100% bezzsmarowe i nierdzewne

Regulacja przy pomocy gwintu TR 10x2

Zamocowanie górnego stolika z wyjściem śruby po prawej lub lewej stronie

Dostępne akcesoria (korba, wskaźnik)

SHT-XY - rozmiary montażowe stołów krzyżowych

SHT-XY-08-AWM

Maks. długość skoku: 150 mm
Długość wózka: 65 mm
Materiał wału: aluminium
Średnica wału: 8 mm

SHT-XY-12-AWM

Maks. długość skoku: 350 mm
Długość wózka: 85 mm
Materiał wału: aluminium
Średnica wału: 12 mm

Ze wstępnym naprężeniem sprężyny — wersje PL

SHT-XY-12-AWM-PL

Maks. długość skoku: 350 mm
Długość wózka: 85 mm
Materiał wału: aluminium
Średnica wału: 12 mm
Z naprężeniem wstępnym

SHT-XY-20-EWM-PL

Maks. długość skoku: 500 mm
Długość wózka: 130 mm
Materiał wałka: stal nierdzewna
Średnica wału: 20 mm
Z naprężeniem wstępnym

Mogą Państwo zamówić pokrętło osi Y z montażem lewo lub prawo stronnym.
Lewy: SHT-XY-12-AWM-L-200-300 do długości skoku 200 mm w kierunku x i 300 mm w kierunku y.
Prawy: SHT-XY-12-AWM-R-200-300 do długości skoku 200 mm w kierunku x i 300 mm w kierunku y

Opcje techniczne dla serii SHT

Dla asortymentu produktów SHT-XY mogą być dostarczone następujące opcje.

Materiał śruby pociągowej do stołów krzyżowych SHT-XY

Konstrukcja śruby pociągowej

Wszystkie moduły liniowe drylin® SHT-ES są dostarczane z samohamownymi, trapezowymi śrubami pociągowymi wykonanymi ze stali nierdzewnej. Na życzenie dostępne jest również aluminium z twardą powłoką. Serie mogą być wyposażone również w wielozwojne śruby pociągowe ze stali nierdzewnej. Pozwala to na uzyskanie dużo większych skoków śrub oraz prędkości bez efektu samohamowności gwintu.

Silniki krokowe do modułów liniowych igus i stołów krzyżowych

Elektryczne systemy napędowe: silniki elektryczne firmy igus

Niezależnie od tego, czy są to silniki prądu stałego, silniki krokowe z zamontowaną śrubą pociągową czy silniki EC/BLDC: dzięki bogatemu asortymentowi silników firma igus oferuje możliwość wyposażenia osi liniowych w odpowiednie rozwiązania silnikowe. W połączeniu z osiami liniowymi drylin, które można zamówić w formie gotowej do montażu i podłączenia, można skonfigurować całe systemy transportowe. Dzięki mocnym silnikom można rozwiązać wiele problemów związanych z technologią napędu elektrycznego.

Materiał łożyska ślizgowego do modułów liniowych igus oraz stołów krzyżowych

Materiały łożyskowe

Wszystkie punkty łożyskowania jednostek napędowych drylin® są wyposażone w bezsmarowe i bezobsługowe, wysokowydajne polimery igus®. Wybór dostępnych materiałów zawiera materiały do pracy w wysokich temperaturach do +180°C (iglidur® X, seria SHT-ES), oraz z atestem dla kontaktu z żywnością według wymogów FDA (iglidur® A180).
