iglidur® Q290 – dane materiałowe

Wykres 02: Maksymalny zalecany nacisk powierzchniowy jako funkcja temperatury (55 MPa przy +20 °C)

X = Temperatura [°C]
Y = Obciążenie [MPa]

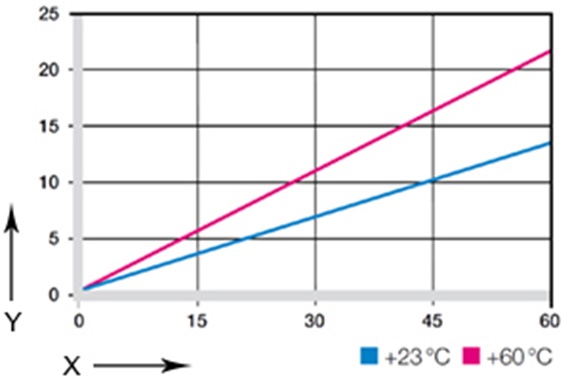

Wykres 03: Odkształcenie pod wpływem obciążenia i temperatury

X = Obciążenie [MPa]
Y = Odkształcenie [%]

Właściwości mechaniczne

Ze wzrostem temperatury, wytrzymałość na ściskanie łożysk ślizgowych iglidur® Q290 maleje. Wykres 02 pokazuje tą zależność. W dopuszczalnej długoterminowo temperaturze +180°C dozwolone ciśnienie powierzchniowe wynosi nadal 10 MPa. Zalecany maksymalny nacisk powierzchniowy to mechaniczna właściwość materiału. Nie można na tej podstawie wyciągnąć żadnych wniosków co do właściwości trybologicznych.

m/s	Obrotowy	Oscylacyjny	Liniowy
Ciągły	0,8	0,6	1
Krótkotrwale	2	1,4	2

Tabela 02: Maksymalna powierzchniowa prędkość poślizgu

Dopuszczalne prędkości powierzchniowe

Łożyska ślizgowe wykonane z iglidur® Q290 są najczęsciej stosowane przy średnich oraz dużych obciążeniach wahliwych i względnie małych prędkościach ruchu. Niezależnie od tego, możliwe jest uzyskanie względnie dużych prędkości. Prędkości podane w tabeli 03 są wartościami progowymi dla minimalnych obciążeń łożyska. Nie dostarczają informacji o odporności na ścieranie w pracy z tymi parametrami.

Temperatury

Maksymalne, długoterminowe działanie temperatury do +140  °C umożliwia wykorzystanie iglidur® Q290 w wielu zastosowaniach, np. w rolnictwie, pojazdach użytkowych lub branży budowlanej. Przy początkowej temperaturze pracy wynoszącej +80  °C, należy zapewnić łożysku dodatkowe zabezpieczenie osiowe, jako że samo pasowanie na wcisk jest niewystarczające.

Wykres 04: Współczynniki tarcia w zależności od prędkości powierzchniowej, p = 0,75 MPa,

X = Prędkość powierzchniowa [m/s]
Y = Współczynnik tarcia μ

Wykres 05: Współczynnik tarcia jako funkcja obciążenia, v = 0,01 m/s

X = Obciążenie [MPa]
Y = Współczynnik tarcia μ

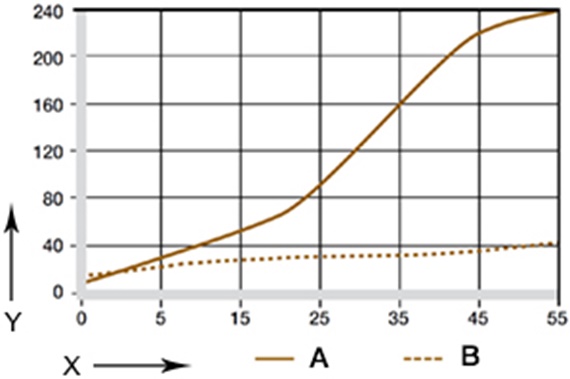

Tarcie i zużycie

Prosimy pamiętać, że chropowata powierzchnia elementu współpracującego ślizgowo spowoduje wzrost tarcia. Wraz ze wzrostem prędkości wzrasta także współczynnik tarcia iglidur® Q290.

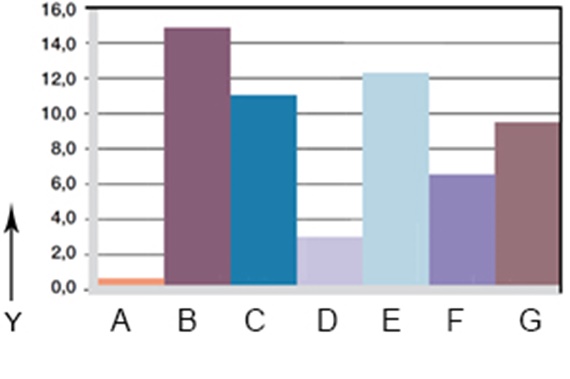

Wykres 06: Zużycie przy zastosowaniu obrotowym dla różnych materiałów wałka, p = 1 MPa, v = 0,3 m/s

X = Materiał wałka
Y = Zużycie [μm/km]

A = Aluminium, twardo anodowane
B = Stal automatowa
C = Cf53
D = Cf53, chromowane na twardo
E = HR stal węglowa
F = 304 stal nierdzewna
G = Stal wysokiej jakości

Materiały wałków

Zazwyczaj, przy wyższych obciążeniach, oscylujących już w granicach 10 MPa, zaleca się zastosowanie wałów utwardzonych. Jednakże, praktyka ta nie jest stosowana, szczególnie w odniesienu do metod powlekania warstwą chroniącą przed korozją. W ogólnym rozrachunku, wykorzystanie materiału iglidur® Q290 zyskuje na znaczeniu w wielu zastosowaniach.

Środek chemiczny	Odporność
Alkohol	+ to 0
Węglowodory	+
Tłuszcze, oleje bez dodatków	+
Paliwa	+
Rozcieńczone kwasy	0 to -
Silne kwasy	-
Rozcieńczone zasady	+
Mocne zasady	+ to 0

+ odporne      0 ograniczona odporność      – nieodporne
Wszystke informacje podane dla temperatury pokojowej [+20 °C]
Tabela 05: Odporność chemiczna iglidur® A290

Właściwości elektryczne

Rezystancja styku	> 1012 Ω cm
Rezystancja powierzchniowa	> 1012 Ω

Odporność na promieniowanie

Łożyska ślizgowe wykonane z iglidur® Q290 są odporne na promieniowanie o natężeniu 3 · 102 Gy.


Odporność UV

Łożyska iglidur® Q290 mają dobrą odporność na promieniowanie UV oraz inne warunki atmosferyczne.


Próżnia

W próżni cała zawartość wilgoci zostanie odgazowana. Ich zastosowanie w próżni jest możliwe tylko w ograniczonym stopniu.


Pochłanianie wilgoci

W normalnych warunkach atmosferycznych absorpcja wilgoci przez łożyska ślizgowe iglidur® Q290 wynosi mniej, niż 3,0 % masy.  Limit nasycenia w wodzie wynosi 9,3 % masy.

Średnica d1 [mm]	Wałek h9 [mm]	iglidur® A290 D11 [mm]	Oprawa H7 [mm]
do 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabela 07: Ważne tolerancje dla łożysk ślizgowych iglidur® Q290 według normy ISO 3547-1. Podane tolerancje odnoszą się do łożysk wciśniętych.

Tolerancje instalacyjne

Łożyska ślizgowe iglidur® Q290 to łożyska standardowe do wałków o tolerancji h (rekomendowany minimum h9). Łożyska są zaprojektowane do wciśnięcia w oprawę o tolerancji H7. Po montażu w oprawę o wymiarach nominalnych, w sytuacjach standardowych średnica wewnętrzna automatycznie dopasowuje się do tolerancji E10. Dla poszczególnych wymiarów tolerancja różni się w zależności od grubości ścianki (proszę sprawdzić tabelę produktu).
