drylin® miniaturowa oś liniowa - SLN-27-14/15

Miniaturowy moduł liniowy SLN

mały i kompaktowy

Oparta o bezsmarowne prowadnice niskoprofilowe drylin® N rozmiar 27

100% bezsmarowne

śruba pociągowa, łożysko kulkowe montowane dla niewielkiego luzu i dynamicznej pracy

Możliwa praca ręczna i z napędem

Dostępne akcesoria

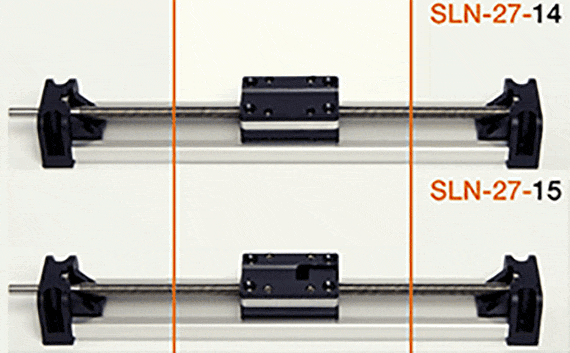

SLN-27-14 Wózek z ręcznie ustawianym luzem i wysokością, łożysko kulkowe montowane na śrubie pociągowej

SLN-27-15Wózek z wygięciem osiowym i ręcznie ustawianym luzem i wysokością, łożysko kulkowe montowane na śrubie pociągowej

Program dostawy:

Dane techniczne

Numer katalogowy	Długość podnoszenia	Waga	dodatkowo (na 100 mm)	Maks. stat. obciążenie		Max. prędkość	Max. moment obrotowy
		[g]	[g]	osiowa[N]	radialna[N]	[U/min]	[Nm]
SLN-27-14-0008-100	100	60	40	10	40	250	0,2	na zapytanie
SLN-27-14-0008-150	150	60	40	10	40	250	0,2	na zapytanie
SLN-27-14-0008-200	200	60	40	10	40	250	0,2	na zapytanie
SLN-27-14-0008-250	250	60	40	10	40	250	0,2	na zapytanie
SLN-27-14-0050-100	100	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0050-150	150	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0050-200	200	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0050-250	250	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0127-100	100	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0127-150	150	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0127-200	200	60	40	10	40	500	2,5	na zapytanie
SLN-27-14-0127-250	250	60	40	10	40	500	2,5	na zapytanie
SLN-27-15-0008-100	100	60	40	10	40	250	0,2	na zapytanie
SLN-27-15-0008-150	150	60	40	10	40	250	0,2	na zapytanie
SLN-27-15-0008-200	200	60	40	10	40	250	0,2	na zapytanie
SLN-27-15-0008-250	250	60	40	10	40	250	0,2	na zapytanie

Wiecej informacji na temat wybranego artykulu:

3D CAD

Zamówienie próbki

PDF

Zapytanie o cene

myCatalog

Inne długości skoku są dostępne na życzenie.

Wymiary [mm]

Numer katalogowy	A	Al	H	E1	E2	E3	l	hw	lt	lb	ts	tg	T	d2¹⁾	l2	ha
	±0,2	-0,1	±0,2	±0,15	±0,15	±0,15		±0,2	±0,2					4h9
SLN-27-14-0008-100	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3		5	15	14,5	na zapytanie
SLN-27-14-0008-150	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3		5	15	14,5	na zapytanie
SLN-27-14-0008-200	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3		5	15	14,5	na zapytanie
SLN-27-14-0008-250	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3		5	15	14,5	na zapytanie
SLN-27-14-0050-100	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	5x5	5	15	14,5	na zapytanie
SLN-27-14-0050-150	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	5x5	5	15	14,5	na zapytanie
SLN-27-14-0050-200	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	5x5	5	15	14,5	na zapytanie
SLN-27-14-0050-250	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	5x5	5	15	14,5	na zapytanie
SLN-27-14-0127-100	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	6x12,7	5	15	14,5	na zapytanie
SLN-27-14-0127-150	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	6x12,7	5	15	14,5	na zapytanie
SLN-27-14-0127-200	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	6x12,7	5	15	14,5	na zapytanie
SLN-27-14-0127-250	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	6x12,7	5	15	14,5	na zapytanie
SLN-27-15-0008-100	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	M5/5x5 / 6,35x12,7	5	15	14,5	na zapytanie
SLN-27-15-0008-150	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	M5/5x5 / 6,35x12,7	5	15	14,5	na zapytanie
SLN-27-15-0008-200	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	M5/5x5 / 6,35x12,7	5	15	14,5	na zapytanie
SLN-27-15-0008-250	28	35	21,5	20,5	15	28	76	22	20,5	5	3,5	M3	M5/5x5 / 6,35x12,7	5	15	14,5	na zapytanie
