Nasze laboratorium testowe łożysk ślizgowych iglidur®

Dzięki swoim właściwościom trybologicznym nasze polimerowe łożyska ślizgowe spełniają najwyższe wymagania dotyczące długiej żywotności bez dodatkowego smarowania. Aby osiągnąć tę jakość, przeprowadzamy ponad 135 trylionów ruchów rocznie w naszym laboratorium testowym łożysk ślizgowych o powierzchni 250 m². Testujemy i udoskonalamy materiały na łożyska ślizgowe w rzeczywistych warunkach pracy, w celu zapewnienia najlepszego rozwiązania z polimeru do danego zastosowania. Łożyska polimerowe są zoptymalizowane do zastosowania w ruchu i dzięki swoim właściwośiom otwierają nowe możliwości w zakresie projektowania. Polimery bazowe, smary stałe i materiały wzmacniające są łączone w taki sposób, aby wymagania stawiane łożyskom ślizgowym były całkowicie spełnione.  Badania koncentrują się na pomiarach sił pchających/ciągnących, współczynnika tarcia, zużycia i sił potrzebnych do napędzenia układu przy różnych prędkościach i obciążeniu łożyska.

Co jest testowane i jak?

W obszarze testowym iglidur i igubal   łożyska i materiały są testowane pod kątem zużycia, tarcia i naprężeń. Inne parametry, takie jak wysokie i niskie temperatury, obciążenia i prędkość ruchu są dostosowywane do testu. W laboratorium testowym znajduje się około 50 urządzeń testowych, w których jednocześnie przeprowadza się ponad 300 testów. Jednocześnie każdego roku przeprowadzamy około 11300 badań trybologicznych na około 250  nowo opracowanych mieszankach polimerów. Aby upewnić się, że nowe formuły sprawdzą się w późniejszym zastosowaniu, są one wystawiane nie tylko na działanie czynników zewnętrznych, ale także testuje się je uwzględniając zmienne kierunki ruchu i zmienne obciążenia - w ruchu obrotowym, wahliwym oraz liniowym.



Ponadto, produkty dry-tech poddajemy testom sprawdzającym wpływ występowania zanieczyszczeń, pracę w różnych warunkach atmosferycznych, na przykład w niskich lub wysokich temperaturach, a nawet wpływ drgań i uderzeń. Wyniki testów przechowywane są w bazach danych i wykorzystywane w kalkulatorze żywotności online.





Jakie stanowiska testowe są wykorzystywanew laboratorium do badań łożysk ślizgowych?

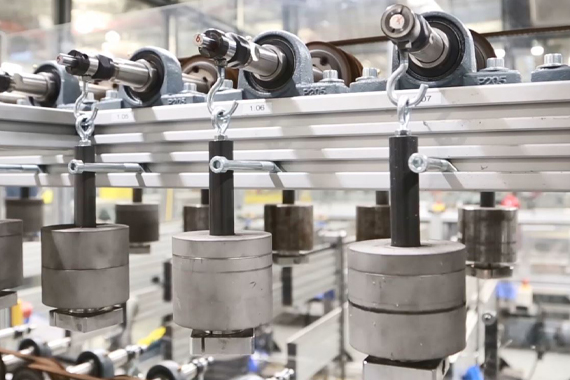

Zużycie w ruchu obrotowym

  • Test: wskaźnik zużycia w ruchu obrotowym
  • Obciążenie na jedno łożysko między 100 N a 1000 N
  • Szybkość odwodowa między 100 a 1300 obr./min.
  • Dostępne średnice wałów: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20 mm
  • Testy w temperaturze pokojowej oraz do 150 °C
  • Testy w pełnym zanurzeniu

Testy zużycia przy ruchu obrotowym

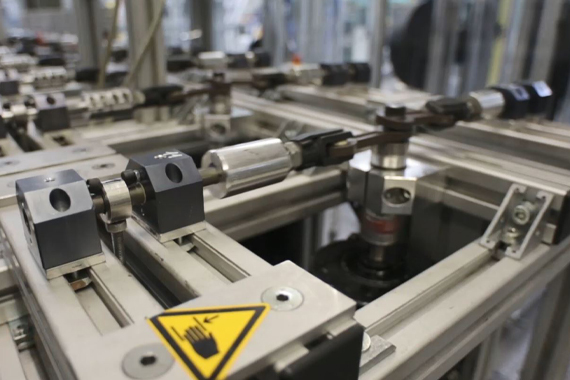

Zużycie w ruchu liniowym o krótkim skoku

  • Test szybkości zużycia przy ruchu liniowym
  • Obciążenie na jedno łożysko między 10 N a 200 N
  • Prędkość liniowa między 0,1 m/s a 0,3 m/s
  • Testy w temperaturze pokojowej oraz do 150 °C
  • Dostępna średnica wału 10 mm
  • Długość skoku: 5 mm

Test zużycie w ruchu liniowym o krótkim skoku

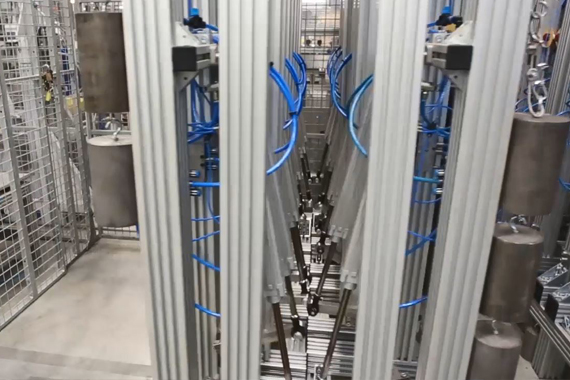

Zużycie przy ruchu wahliwym

  • Test współczynnika zużycia w ruchu wahliwym
  • Obciążenie na jedno łożysko między 25 N a 300 N
  • Prędkość obwodowa 0,01 m/s (przy średnicy wału 10 mm)
  • Kąt wychylenia 60°
  • Dostępna średnica wału: 10 mm
  • Testy przy temperaturze pokojowej

Test zużycia w ruchu wahliwym

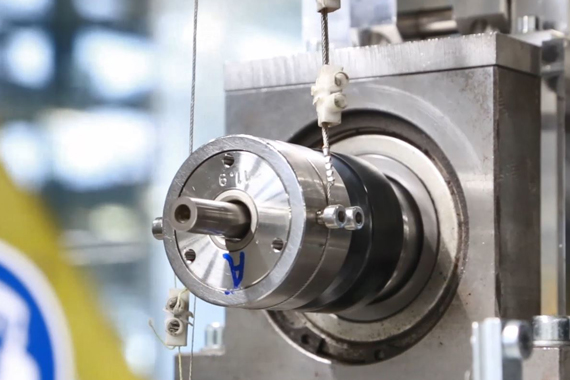

Współczynnik tarcia

  • Test wspłóczynnika tarcia w ruchu obrotowm
  • Obciążenie na jedno łożysko między 10 N a 300 N
  • Prędkość obrotowa pomiędzy 200 a 2000 obr/min (prędkość poślizgu zależy od średnicy wału)
  • Dostępne średnice wałów: od 6 do 20 mm
  • Testy przy temperaturze pokojowej
  • Testy w temperaturze pokojowej oraz do 150 °C

Test współczynnika tarcia

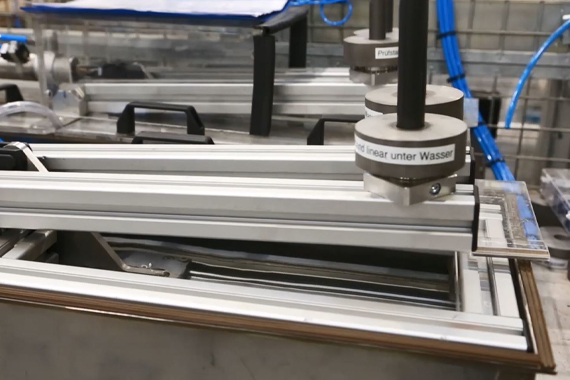

Testy systemów liniowych pod wodą

  • Test współczynnika zużycia w ruchu wahliwym
  • Obciążenie do 100 N
  • Prędkość poślizgu  0,01m/s
  • Testy przy temperaturze pokojowej
  • Dostępna średnica wału: 10 mm

Testy systemów liniowych pod wodą

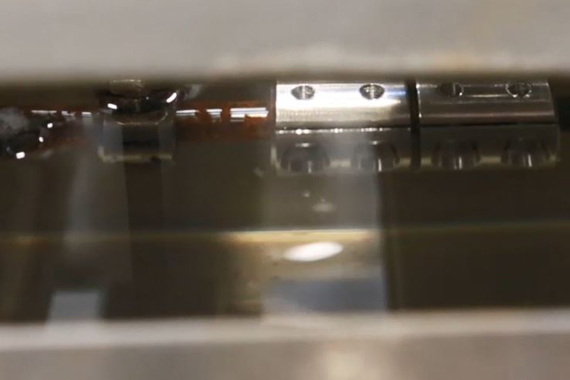

Stanowisko testowe do ruchu obrotowego pod wodą

  • Test współczynnika zużycia w ruchu obrotowym
  • Obciążenie od 10 N do 100 N
  • Prędkość poślizgu między 0,01 m/s a 0,3 m/s
  • Testy w temperaturze pokojowej
  • Dostępna średnica wału: 10 mm

Test wibracji pod wodą

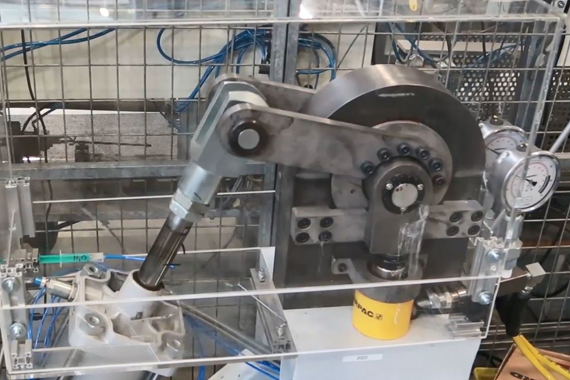

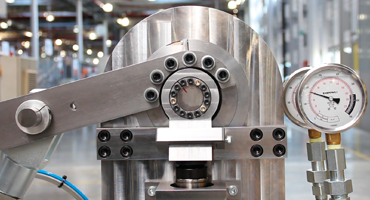

Test obciążenia krawędziowego

  • Test  zużycia, obciążenia udarowe
  • Obciążenie od 30 kN do 230 kN
  • Prędkość obwodowa 0,01 m/s
  • Testy przy temperaturze pokojowej
  • Dostępna średnica wału: 40 mm

Test obciążenia krawędziowego

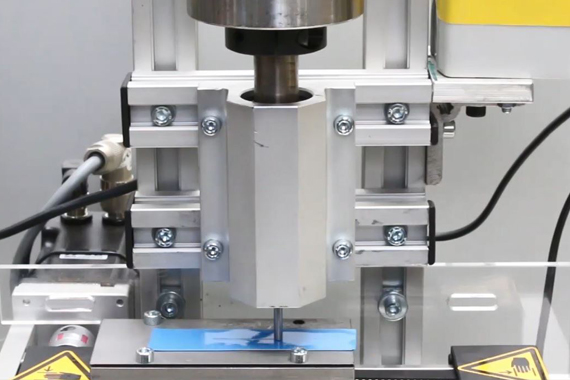

Stanowisko testowe taśm ślizgowych

  • Test współczynnika zużycia w ruchu liniowym
  • Obciążenie od 10 N do 60 N
  • Prędkość liniowa między 0,01 m/s a 0,15 m/s
  • Testy w temperaturze pokojowej
  • Średnica trzpienia 4 mm i 10 mm

Test ścieralności trybotaśmy

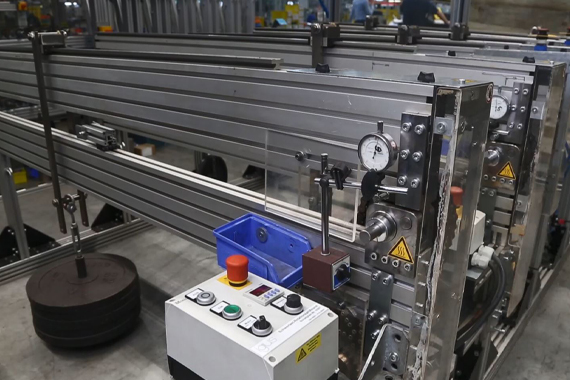

Ciężkie warunki w ruchu obrotowym

  • Test współczynnika zużycia w ruchu obrotowym
  • Obciążenie od 4.000 N do 52.000 N
  • Prędkość poślizgu do 0,01 m/s
  • Testy w temperaturze pokojowej
  • Dostępna średnica wału 20 mm

Test

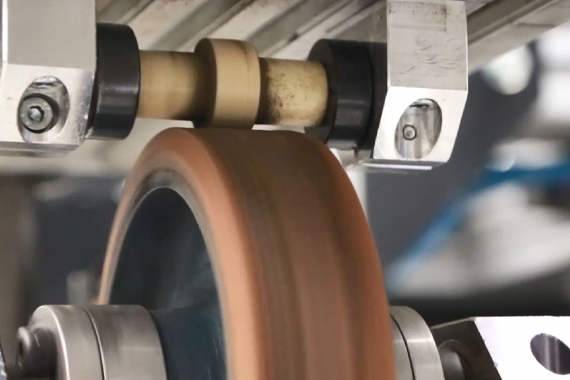

Stanowisko testowe toczenia

  • Test zużycia przy toczeniu, podczas upadków
  • Testy wałka z litego tworzywa sztucznego, przenośników taśmowych, wałkiem ze stali tulejowej ...
  • Obciążenie od 10 N do 600 N
  • Prędkość poślizgu między 0,15 m/s a 1 m/s
  • Testy w temperaturze pokojowej
  • Średnica wałka od 6 mm to 20 mm

Test zużycia podczas upadku

Indywidualne stanowiska testowe

Poszczególne stanowiska testowe są również wdrażane w naszym laboratorium testowym w celu możliwie dokładnej symulacji zastosowania. Testowane są tutaj łożyska ślizgowe, samonastawne, kulkowe i talerzowe, aby znaleźć dla Ciebie idealne rozwiązanie w naszej ofercie.


Złóż wniosek teraz!

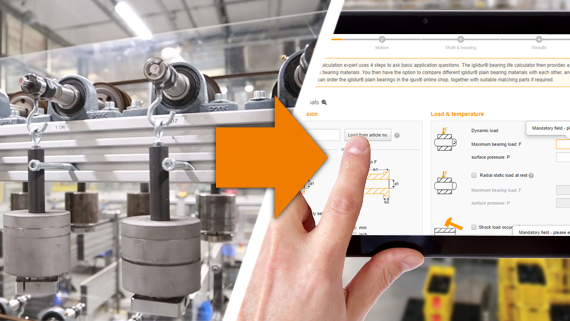

Które narzędzia online uzyskują dane testowe

Dalsze wykorzystanie wyników testów produktu i materiału jest zróżnicowane. Dane są wykorzystywane do nowego i dalszego rozwoju, a także służą do określania odpowiednich komponentów dla określonej aplikacji. Każdy zainteresowany może bezpłatnie korzystać z narzędzi online z wielu obszarów produktów. Każdy obszar produktu ma swoje własne narzędzia, takie jak system ekspercki, który porównuje produkty zgodnie z wymaganiami, takimi jak wysoka wytrzymałość na ściskanie lub siły promieniowe oraz oblicza ich żywotność.


Test w laboratorium badawczym i narzędzie online igus

Wybrane testy z laboratorium badawczego igus

Dokładnie testujemy nasze łożyska ślizgowe, niezależnie od tego, czy dotyczą żywotności, czy współczynnika tarcia. Oprócz licznych testów produktów i materiałów badamy również indywidualne aplikacje klientów. Aby dać Ci pomysł, przygotowaliśmy kilka testów.

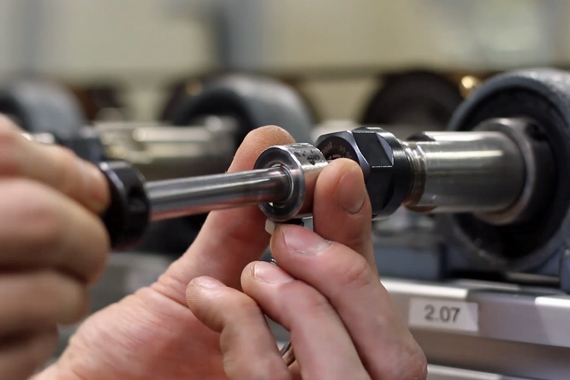

Testujemy Państwa aplikacje

Nie chcesz eksperymentować, ale czy chcesz przetestować materiały do swojej aplikacji przed użyciem? A może masz nietypową aplikację i szukasz odpowiedniego rozwiązania? Żaden problem. Przetestujemy Twoją aplikację w naszym laboratorium testowym lub komorze klimatycznej i wykorzystamy naszą wiedzę, aby znaleźć najlepsze rozwiązanie igus® dla Ciebie. Bez względu na to, czy dotyczy ono łożyska ślizgowego, e-prowadnika, przewodu, technologii liniowej, pokrętła czy Ekonomicznej Automatyzacji.


Złóż wniosek teraz!

Różne obszary laboratorium testowego igus

Technologia liniowa drylin

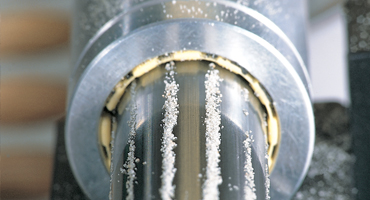

Stanowisko testowe drylin

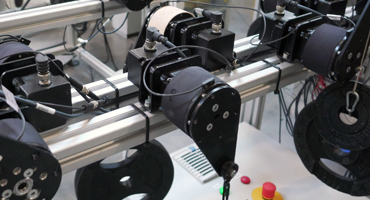

robolink Ekonomiczna Automatyzacja

Stanowisko testowe robolink

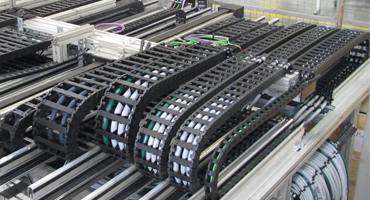

Zasilanie za pomocą e-prowadników

Stanowisko testowe e-prowadników

Przewody chainflex

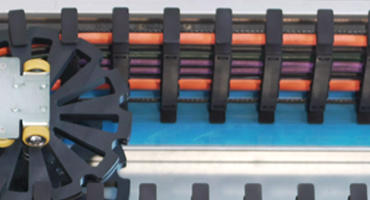

Stanowisko testowe dla przewodów
