iglidur® L500 - Dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

iglidur® L500

Metoda badania

gęstość

g/cm³

1,53

Kolor

kolor czarny

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wag.

0,1

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

0,3

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

0,19 - 0,26

Wartość pv, maks. (na sucho)

MPa x m/s

4,0

Specyfikacja mechaniczna

moduł zginania

MPa

12.015

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

201

DIN 53452

Wytrzymałość na ściskanie

MPa

Maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

Twardość Shore D

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+250

Górna temperatura krótkotrwałego zastosowania

°C

+315

Niższa temperatura stosowania

°C

-100

przewodność cieplna

[W/m x K]

0,45

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1010

DIN IEC 93

Rezystancja powierzchniowa

> 1012

DIN 53482

Tabela 01: Właściwości materiału

Pobierz arkusz danych

Absorpcja wilgoci

Bardzo niska absorpcja wilgoci wynosząca 0,1% wagowo w normalnych warunkach klimatycznych i 0,3% wagowo maksymalnej absorpcji wody umożliwia również ciągłe użytkowanie w warunkach wysokiej wilgotności lub w mediach płynnych.

Specyfikacja mechaniczna

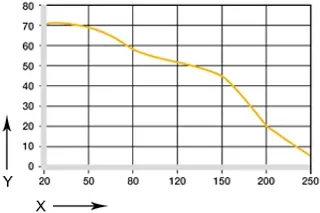

Wytrzymałość na ściskanie łożysk ślizgowychiglidur® L500 spada wraz ze wzrostem temperatury. Wykres. 02 ilustruje tę zależność. Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Na tej podstawie nie można wyciągać wniosków dotyczących trybologii.

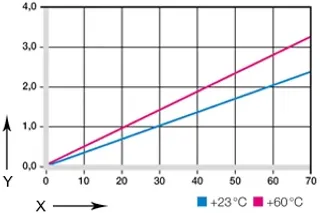

Wykres 03 przedstawia odkształcenie sprężyste igliduru® L500 pod wpływem różnych obciążeń. Przy zalecanym maksymalnym ciśnieniu powierzchniowym 70 MPa odkształcenie jest mniejsze niż 2,5% w temperaturze pokojowej. Odkształcenie plastyczne może być nieistotne do tej wartości. Zależy to jednak również od cyklu pracy obciążenia.

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

4,0

1,5

5,0

krótkotrwały

5,0

3,0

8,0

Tabela 03: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości poślizgu
Łożysko iglidur® L500 zostało opracowane z myślą o wysokich prędkościach poślizgu przy niskich obciążeniach. Ze względu na wysoką odporność temperaturową iglidur® L500, fizyczna granica, która wynika z nagrzewania się łożyska, jest przesunięta bardzo daleko w górę. Ponadto bardzo niskie zużycie umożliwia szybkie osiągnięcie dużych odległości ślizgowych przy wysokich prędkościach obwodowych. Tabela 03 przedstawia maksymalne prędkości.

iglidur® W360

suchy

Smar

olej

woda

współczynnik tarcia µ

0,08 - 0,15

0,09

0,04

Tabela 04: Współczynnik tarcia o stal (Ra = 1 μm, 50 HRC)

Tarcie i zużycie
Bardzo dobry współczynnik tarcia smaru iglidur® L500 podczas pracy na sucho ponownie znacznie spada wraz ze wzrostem prędkości. 04 pokazuje tę zależność na stalowym wale. Współczynnik tarcia również maleje wraz ze wzrostem obciążenia, szczególnie w zakresie do 20 MPa (wykres 05).

Materiały wału

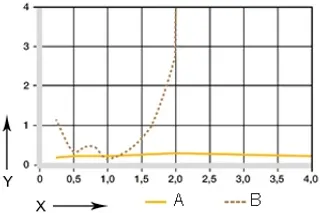

Wykres. 06 przedstawia wynik testu porównawczego między iglidur® L500 a łożyskiem spiekanym. Zużycie łożyska spiekanego wzrasta wykładniczo powyżej 1,5 m/s, podczas gdy łożyska iglidur® L500 mogą utrzymać niemal identyczny wskaźnik zużycia do ponad 4 m/s.

Materiały wałów

Średni

Odporność

Alkohole

węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

mocne kwasy

Rozcieńczone zasady

mocne zasady

+ odporny 0 warunkowo odporny - nieodporny

Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 02: odporność chemiczna iglidur® L500

Dalsza specyfikacja
Łożyska odporne na promieniowanie radioaktywne wykonanez materiału iglidur® L500 są odporne na promieniowanie o natężeniu do 3-102 Gy. Wyższe promieniowanie atakuje materiał i może prowadzić do zauważalnego zmniejszenia wartości specyfikacji mechanicznych.

Odporność napromieniowanie UVWłaściwości materiałowe łożysk ślizgowych iglidur® L500 nie zmieniają się pod wpływem promieniowania UV i innych czynników atmosferycznych.

PróżniaW próżni uwalniana jest wszelka obecna wilgoć. Jednak ze względu na niską całkowitą absorpcję wilgoci możliwe jest stosowanie w próżni.

Średnica****d1 [mm]

wał h9**[mm]**

iglidur® L500****F10 [mm]

obudowa H7**[mm]**

do 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 do 6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6 do 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 do 18

0 - 0,043

+0,016 +0,086

0 +0,018

> 18 do 30

0 - 0,052

+0,020 +0,104

0 +0,021

Tabela 05: Ważne tolerancje zgodnie z ISO 3547-1 po montażu na wcisk

Tolerancje montażowe
Łożyska iglidur® L500 to standardowe łożyska do wałów z tolerancją (zalecane minimum h9). Łożyska są przeznaczone do wciskania w oprawę z tolerancją H7; po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją F10 dostosowuje się sama. W przypadku niektórych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz gama produktów).
