iglidur® W360 - Dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

iglidur® W360

Metoda badania

gęstość

g/cm³

1,34

Kolor

żółty

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wag.

0,2

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

1,6

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

µ

0,07 - 0,21

Wartość pv, maks. (na sucho)

MPa x m/s

0,35

Specyfikacja mechaniczna

moduł zginania

MPa

3.829

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

119

DIN 53452

Wytrzymałość na ściskanie

MPa

n.b.

Maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

75

Twardość Shore D

n.b.

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+180

Górna temperatura krótkotrwałego zastosowania

°C

+200

Niższa temperatura stosowania

°C

-40

przewodność cieplna

[W/m x K]

0,24

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

6

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1013

DIN IEC 93

Rezystancja powierzchniowa

Ω

> 1012

DIN 53482

Tabela 01: Właściwości materiału

iglidur W360
iglidur W360

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych iglidur® W360 w pracy na sucho względem wału stalowego, w temperaturze +20 °C

X = prędkość powierzchniowa [m/s]
Y = obciążenie [MPa]

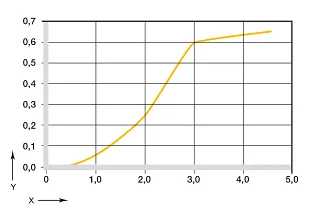

Absorpcja wilgoci

Wchłanianie wilgoci przez iglidur® W360 jest niskie i można je pominąć w przypadku stosowania w wilgotnym środowisku. Jednak przy całkowitym nasyceniu wynoszącym 1,6%, użycie pod wodą jest możliwe tylko w bardzo ograniczonym zakresie.

iglidur W360

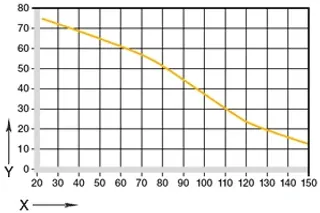

Wykres 02: Zalecane maksymalne ciśnienie powierzchniowe w funkcji temperatury (60 MPa przy +20 °C)

X = temperatura [°C]
Y = obciążenie [MPa]

Specyfikacja mechaniczna
Wytrzymałość na ściskanie łożysk ślizgowych iglidur® W360 maleje wraz ze wzrostem temperatury. Wykres 02 ilustruje tę zależność. W temperaturze +180 °C dopuszczalny nacisk powierzchniowy nadal wynosi 10 MPa. Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Na tej podstawie nie można wyciągać wniosków dotyczących trybologii.

iglidur W360

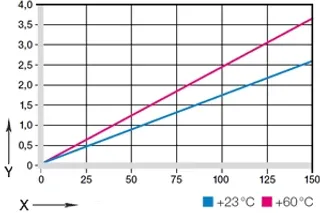

Wykres 03: Odkształcenie pod wpływem ciśnienia i temperatury

X = obciążenie [MPa]
Y = odkształcenie [%]

Łożyska ślizgowe iglidur® W360 nadają się do szerokiego zakresu obciążeń. wykres. 03 pokazuje odkształcenie pod wpływem temperatury. Tutaj pokazano zachowanie materiałów pod wpływem krótkotrwałych naprężeń.

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

1,2

0,9

3,0

krótkotrwały

2,7

2,0

5,0

Tabela 03: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości poślizgu
Łożyska iglidur® W360 doskonale nadają się do niskich i średnich prędkości zarówno w zastosowaniach obrotowych, jak i oscylacyjnych. Łożyska iglidur® W360 zapewniają również dobre wsparcie ruchów liniowych.

iglidur® W360

suchy

Smar

olej

woda

współczynnik tarcia µ

0,07 - 0,21

0,09

0,04

0,04

Tabela 04: Współczynnik tarcia o stal (Ra = 1 μm, 50 HRC)

Tarcie i zużycie
Współczynniki tarcia iglidur® W360 w pracy na sucho w stosunku do stali mieszczą się w bardzo dobrym zakresie. Pozostają one bardzo stałe na niskim poziomie w całym zakresie prędkości. 04 ilustruje tę zależność. Wraz ze wzrostem obciążenia współczynnik tarcia gwałtownie spada, szczególnie do ok. 15 MPa (wykres 05).

wykres. 04: współczynnik tarcia

wykres. 04: współczynnik tarcia w funkcji prędkości powierzchni, p = 1 MPa

X = prędkość powierzchni [m/s]
Y = współczynnik tarcia μ

wykres. 05: współczynnik tarcia w

wykres. 05: współczynnik tarcia w funkcji obciążenia, v = 0,01 m/s

X = obciążenie [MPa]
Y = współczynnik tarcia μ

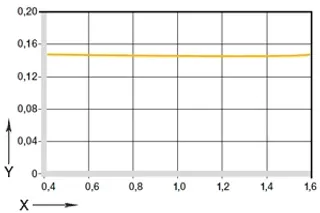

wykres. 06: współczynnik tarcia

Wykres 06: Współczynnik tarcia w funkcji powierzchni wału (wał Cf53)

X = chropowatość fali Ra [μm]
Y = współczynnik tarcia μ

Materiały wału
W przypadku łożysk iglidur® W360 chropowatość powierzchni wału w zakresie do 1,6 MPa praktycznie nie ma wpływu na współczynnik tarcia (wykres. 06). Łożyska iglidur® W360 są odpowiednie dla wszystkich partnerów ślizgowych, przy czym wały aluminiowe hc, Cf53 i ze stali nierdzewnej wyróżniają się w ruchu obrotowym przy obciążeniu 1 MPa. Jeśli zamierzony materiał wału nie jest uwzględniony w przedstawionych tu wynikach testów, prosimy o kontakt.

Materiały wałów
Zużycie, obracanie

wykres. 07: Zużycie, aplikacja obrotowa z różnymi materiałami wału, p = 1 MPa, v = 0,3 m/s

X = materiał wału
Y = zużycie [μm/km]

A = aluminium, anodowane na twardo
B = stal do swobodnego cięcia
C = Cf53
D = Cf53, chromowana na twardo
E = stal węglowa HR
F = 304 SS
G = stal wysokogatunkowa

Średni

Odporność

Alkohole

0 do -

węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

0 do -

mocne kwasy

0 do -

Rozcieńczone zasady

mocne zasady

+ odporne 0 warunkowo odporne - nieodporne

Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 02: odporność chemiczna iglidur® W360

Dalsza specyfikacja
Łożyska odporne na promieniowanie radioaktywne wykonanez materiału iglidur® W360 są odporne na promieniowanie o natężeniu 2-102 Gy.

Odporność napromieniowanie UVŁożyska ślizgoweiglidur® W360 są warunkowo odporne na promieniowanie UV.

PróżniaW próżni łożyska ślizgowe iglidur® W360 wydzielają niewielką ilość gazów. Stosowanie w próżni jest możliwe w przypadku łożysk suchych.

Średnica****d1 [mm]

wał h9**[mm]**

iglidur® W360****E10 [mm]

obudowa H7**[mm]**

do 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 do 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 do 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 do 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 do 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 do 50

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 do 80

0 - 0,074

+0,060 +0,180

0 +0,030

Tabela 05: Ważne tolerancje zgodnie z ISO 3547-1 po montażu na wcisk

Tolerancje montażowe
Łożyska iglidur® W360 to standardowe łożyska do wałów z tolerancją h (zalecane minimum h9). Łożyska są przeznaczone do wciskania w oprawę z tolerancją H7; po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją E10 jest regulowana niezależnie.
