iglidur® Q - Dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

iglidur® Q

Metoda badania

gęstość

g/cm³

1,40

Kolor

kolor czarny

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wag.

0,9

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

4,9

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

µ

0,05 - 0,15

Wartość pv, maks. (na sucho)

MPa x m/s

0,55

Specyfikacja mechaniczna

moduł zginania

MPa

4.500

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

120

DIN 53452

Wytrzymałość na ściskanie

MPa

89

maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

100

Twardość Shore D

83

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+135

Górna temperatura krótkotrwałego zastosowania

°C

+155

Dolna temperatura stosowania

°C

-40

przewodność cieplna

[W/m x K]

0,23

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

5

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1015

DIN IEC 93

Rezystancja powierzchniowa

Ω

> 1012

DIN 53482

Tabela 01: Dane materiałowe

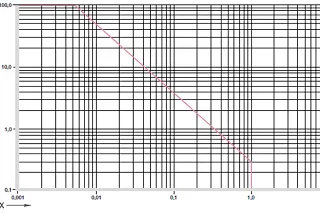

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych iglidur® Q o grubości ścianki 1 mm w pracy na sucho względem wału stalowego, w temperaturze +20 °C, zamontowanych w obudowie stalowej.

X = prędkość powierzchniowa [m/s]
Y = obciążenie [MPa]

Łożyska iglidur® Q zostały opracowane specjalnie z myślą o ekstremalnych obciążeniach. Przy dużych obciążeniach iglidur® Q jest jednym z materiałów o zdecydowanie najlepszej odporności na zużycie spośród wszystkich materiałów iglidur®. Od obciążenia promieniowego 25 MPa, nawet łożyska ślizgowe wykonane z wysoce odpornego na ścieranie materiału iglidur® W300 są lepsze. Specjalne smary stałe rozprowadzone bardzo drobno w materiale zapewniają bezobsługową pracę na sucho przy każdym obciążeniu.

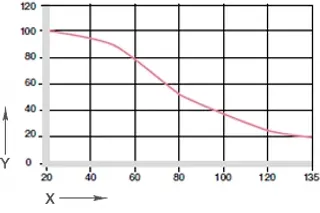

wykres. 02: maksymalne zalecane ciśnienie powierzchniowe w funkcji temperatury (100 MPa przy +20 °C)

X = temperatura [°C]
Y = obciążenie [MPa]

Specyfikacja mechaniczna
Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Na tej podstawie nie można wyciągać wniosków dotyczących trybologii. Wytrzymałość na ściskanie łożysk iglidur® Q maleje wraz ze wzrostem temperatury. wykres. 02 ilustruje tę korelację.

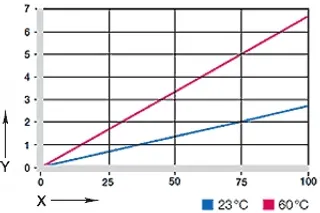

Wykres 03: Odkształcenie pod wpływem ciśnienia i temperatury

X = obciążenie [MPa]
Y = odkształcenie [%]

iglidur® Q jest materiałem, który jest używany, gdy wysokie wartości pv są osiągane przy dużych obciążeniach. wykres. 03 przedstawia odkształcenie sprężyste materiału iglidur® Q pod obciążeniem promieniowym. Przy maksymalnym zalecanym ciśnieniu powierzchniowym wynoszącym 100 MPa, odkształcenie w temperaturze pokojowej jest mniejsze niż 3%.

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

1

0,7

5

krótkoterminowy

2

1,4

6

Tabela 02: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości ślizgowe
Przy ekstremalnych obciążeniach promieniowych łożyska iglidur® Q mogą osiągać najwyższe wartości p x v, jakie są możliwe przy pracy na sucho z łożyskami iglidur®. Łożyska iglidur® Q mają największe zalety przy dużych obciążeniach i niskich prędkościach, ale wysokie prędkości ślizgowe są również możliwe ze względu na doskonały współczynnik tarcia tych łożysk. Wartości podane w tabeli 02 pokazują prędkości, przy których temperatura wzrasta do maksymalnej dopuszczalnej wartości w wyniku tarcia.

Limity temperatury

iglidur® Q

Temperatura stosowania

niższa

- 40 °C

Górna, długotrwała

+ 135 °C

górna, krótkotrwała

+ 155 °C

dodatkowa ochrona osiowa od

+ 50 °C

Tabela 03: Limity temperatury dla iglidur® Q

Temperatury
Łożyska wykonane z materiału iglidur® Q zachowują doskonałą odporność na zużycie nawet w wysokich temperaturach. Dodatkowa ochrona jest wymagana w temperaturach wyższych niż +50 °C. Należy również zauważyć, że współczynnik tarcia gwałtownie wzrasta w zależności od temperatury od około +100 °C.

Wykres 04: Współczynnik tarcia w funkcji prędkości powierzchniowej, p = 0,75 MPa

X = prędkość powierzchni [m/s]
Y = współczynnik tarcia μ

Tarcie i zużycie
Wiele łożysk ślizgowych z tworzywa sztucznego pracujących na sucho wykazuje malejący współczynnik tarcia wraz ze wzrostem obciążenia. iglidur®® Q przewyższa pod tym względem większość łożysk ślizgowych iglidur®® : pod dużym obciążeniem materiał ten oferuje doskonały współczynnik tarcia (wykres 04 i 05).

Współczynnik tarcia

wykres. 05: współczynnik tarcia w funkcji obciążenia, v = 0,01 m/s

X = obciążenie [MPa]
Y = współczynnik tarcia μ

Informacje o zużyciu

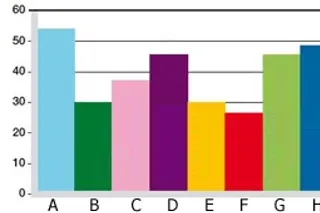

wykres. 06: Zużycie, zastosowanie obrotowe z różnymi materiałami wału, p = 30 MPa, v = 0,01 m/s

X = materiał wału
Y = zużycie [μm/km]

A = C45
B = St52
C = St52 azotowany gazowo
D = St52 azotowany w kąpieli solnej
E = St52 ocynkowana
F = 16MnCr5 ocynkowany na żółto
G = 20MnV6, niehartowane, chromowane na twardo
H = 38MnV S6, hartowane, chromowane na twardo

Materiały wału
Wykres 06 przedstawia rozszerzenie wyników testów z różnymi materiałami wałów, które zostały przeprowadzone z łożyskami ślizgowymi wykonanymi z igliduru® Q. Mocne strony materiałów iglidur® do wysokich obciążeń stają się widoczne powyżej 30 MPa. iglidur® Q w szczególności wyróżnia się tutaj. Inne materiały odporne na wysokie obciążenia, takie jak iglidur® Q2 i TX1, znajdują się w czołówce pod względem zużycia przy jeszcze wyższych obciążeniach. Uderzające w przypadku iglidur® Q jest dobre zużycie na wielu różnych materiałach wałów.

Materiały wałów
Informacje o zużyciu

wykres. 07: Zużycie w zastosowaniach oscylacyjnych i obrotowych z Cf53 w funkcji obciążenia

X = obciążenie [MPa]
Y = zużycie [μm/km]

A = obracające się
B = oscylacja

Średni

Odporność

Alkohole

+ do 0

Węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

0 do -

mocne kwasy

-

Rozcieńczone zasady

mocne zasady

0

+ odporne 0 warunkowo odporne - nieodporne
Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 05: odporność chemiczna igliduru® Q

Odporność chemiczna
Łożyska iglidur® Q mają bardzo dobrą odporność na chemikalia. Mają doskonałą odporność na rozpuszczalniki organiczne, paliwa, oleje i smary. Materiał jest tylko częściowo odporny na słabe kwasy i słabe zasady.

**
Specyfikacja elektryczna

Rezystywność objętościowa

> 1015 Ωcm

Rezystancja powierzchniowa

> 1012 Ω

Promieniowanie radioaktywne
Łożyska wykonane z materiału iglidur® Q są odporne na promieniowanie o natężeniu do 3 x 102 Gy.

Maksymalna absorpcja wilgoci

przy +23 °C/50 % wilgotności w pomieszczeniu.

0,9% wagowo

maks. całkowita absorpcja wilgoci

4,9 % wagowo

Tabela 06: Absorpcja wilgoci przez iglidur® Q

Absorpcja wilgoci
Absorpcja wilgoci przez łożyska iglidur® Q wynosi około 0,9% w normalnych warunkach klimatycznych. Granica nasycenia wodą wynosi 4,9%. Należy to uwzględnić w odpowiednich warunkach pracy.

Wpływ absorpcji wilgoci

wykres. 10: Wpływ absorpcji wilgoci

X = Absorpcja wilgoci [Gew.-%]
Y = Redukcja wewnątrz ø [%]

Średnica****d1 [mm]

wał h9**[mm]**

iglidur® Q****E10 [mm]

obudowa H7**[mm]**

do 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 do 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 do 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 do 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 do 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 do 50

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 do 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 do 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 do 180

0 - 0,100

+0,085 +0,245

0 +0,040

Tabela 07: Ważne tolerancje dla łożysk ślizgowych iglidur® Q zgodnie z ISO 3547-1 po montażu na wcisk

Tolerancje montażowe
Łożyska iglidur® Q to standardowe łożyska do wałów z tolerancją (zalecane minimum h9).

Łożyska są przeznaczone do wciskania w oprawy z tolerancją H7. Po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją E10 dostosowuje się samoczynnie. W przypadku niektórych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz program dostawy).
