iglidur® Q2 - Dane materiałowe

Tabela materiałów

Specyfikacja ogólna

Jednostka

iglidur® Q2

Metoda badania

gęstość

g/cm³

1,46

Kolor

beżowo-brązowy

maks. Absorpcja wilgoci przy 23°C/50% wilgotności w pomieszczeniu.

% wagowo

1,1

DIN 53495

maks. całkowita absorpcja wilgoci

% wag.

4,6

Współczynnik tarcia ślizgowego, dynamiczny, względem stali

µ

0,22 - 0,42

Wartość pv, maks. (na sucho)

MPa x m/s

0,7

Specyfikacja mechaniczna

moduł zginania

MPa

8.370

DIN 53457

wytrzymałość na zginanie w 20°C

MPa

240

DIN 53452

Wytrzymałość na ściskanie

MPa

130

Maksymalny zalecany nacisk powierzchniowy (20°C)

MPa

120

Twardość Shore D

80

DIN 53505

Specyfikacja fizyczna i termiczna

Górna temperatura długotrwałego stosowania

°C

+130

Górna temperatura krótkotrwałego zastosowania

°C

+200

Niższa temperatura stosowania

°C

-40

przewodność cieplna

[W/m x K]

0,24

ASTM C 177

współczynnik rozszerzalności cieplnej (przy 23°C)

[K-1 x 10-5]

8

DIN 53752

Specyfikacja elektryczna

Rezystywność objętościowa

Ωcm

> 1013

DIN IEC 93

Rezystancja powierzchniowa

Ω

> 1011

DIN 53482

Tabela 01: Dane materiałowe

wartość pv Q2
wartość pv Q2

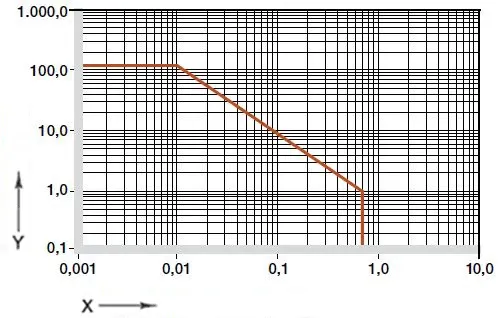

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych iglidur® Q2 o grubości ścianki 1 mm w pracy na sucho względem wału stalowego, w temperaturze +20 °C, zamontowanych w obudowie stalowej.

X = prędkość powierzchniowa [m/s]
Y = obciążenie [MPa]

Łożyska ślizgowe iglidur® Q2 charakteryzują się wysoką nośnością i dobrą odpornością na ścieranie przy dużych obciążeniach. Stosunek ceny do wydajności jest znakomity. Smary stałe zmniejszają współczynnik tarcia i poprawiają odporność na zużycie, która jest znacznie lepsza niż w przypadku innych łożysk ślizgowych iglidur®, szczególnie w przypadku mocno obciążonych zastosowań obrotowych.

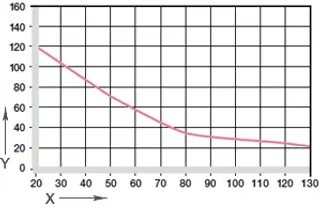

wykres. 02: maksymalne zalecane ciśnienie powierzchniowe w funkcji temperatury (120 MPa przy +20 °C)

X = temperatura [°C]
Y = obciążenie [MPa]

Specyfikacja mechaniczna
Wytrzymałość na ściskanie łożysk ślizgowych iglidur® Q2 maleje wraz ze wzrostem temperatury. wykres. 02 ilustruje tę zależność. Przy długoterminowej dopuszczalnej temperaturze zastosowania +130 °C, dopuszczalny nacisk powierzchniowy nadal wynosi 20 MPa. Łożyska ślizgowe iglidur® Q2 charakteryzują się wysoką nośnością i dobrą odpornością na ścieranie przy dużych obciążeniach.

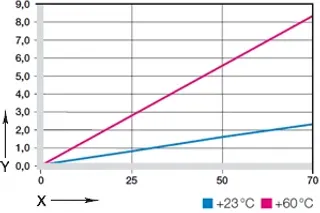

Wykres 03: Odkształcenie pod wpływem ciśnienia i temperatury

X = obciążenie [MPa]
Y = odkształcenie [%]

Wykres. 03 przedstawia odkształcenie sprężyste iglidur® Q2 pod obciążeniem promieniowym.

Maksymalna prędkość powierzchniowa

m/s

obracający się

oscylacyjna

liniowa

ciągła

1

0,7

4

krótkoterminowy

2

1,4

5

Tabela 02: Maksymalna prędkość na powierzchni

Dopuszczalne prędkości ślizgowe
Typowe zastosowania łożysk iglidur® Q2 to wysoko obciążone ruchy obrotowe z raczej niskimi prędkościami. Prędkości podane w tabeli 02 są wartościami granicznymi dla najniższych obciążeń łożyska. Przy wyższych obciążeniach dopuszczalna prędkość zmniejsza się wraz z obciążeniem ze względu na ograniczenia narzucone przez wartość pv.

Limity temperatury

iglidur® Q2

Temperatura zastosowania

niższa

- 40 °C

Górna, długotrwała

+ 130 °C

górna, krótkotrwała

+ 200 °C

dodatkowa ochrona osiowa od

+ 70 °C

Tabela 03: Limity temperatury dla iglidur® Q2

Temperatury
iglidur® Q2 jest materiałem bardzo odpornym na temperaturę. Górna temperatura długotrwałego stosowania +130 °C pozwala na szerokie zastosowanie, np. w typowych zastosowaniach w sektorze rolniczym, pojazdów użytkowych lub budowlanych. Jednak wytrzymałość na ściskanie łożysk iglidur® Q2 spada wraz ze wzrostem temperatury. W temperaturach wyższych niż +70°C wymagana jest dodatkowa ochrona. W rozważaniach dotyczących temperatury należy wziąć pod uwagę dodatkowe ciepło tarcia w układzie łożyskowym.

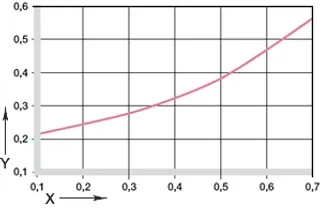

Wykres 04: Współczynnik tarcia w funkcji prędkości powierzchniowej, p = 1MPa

X = prędkość powierzchni [m/s]
Y = współczynnik tarcia μ

Tarcie i zużycie
Współczynnik tarcia iglidur® Q2 jest niski. Należy zauważyć, że zbyt szorstka powierzchnia ślizgowa zwiększa tarcie. Najwyższy współczynnik tarcia osiąga się przy Ra = 1 μm. Zalecamy chropowatość wału (Ra) od 0,1 do maksymalnie 0,4 μm. Współczynnik tarcia łożyska ślizgowego iglidur® Q2 zależy również w dużym stopniu od prędkości i obciążenia. Wraz ze wzrostem prędkości poślizgu współczynnik tarcia również gwałtownie rośnie. Z drugiej strony, wraz ze wzrostem obciążenia, współczynnik tarcia początkowo znacznie spada, a następnie stopniowo maleje.

Współczynnik tarcia

wykres. 05: współczynnik tarcia w funkcji obciążenia, v = 0,01 m/s

X = obciążenie [MPa]
Y = współczynnik tarcia μ

Informacje o zużyciu

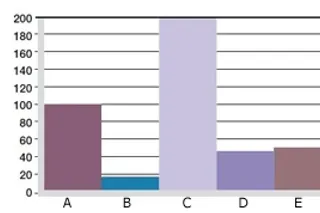

wykres. 06: Zużycie, zastosowanie obrotowe z różnymi materiałami wału, p = 45 MPa, v = 0,01 m/s

X = materiał wału
Y = zużycie [μm/km]

A = stal do cięcia swobodnego
B = Cf53
C = Cf53, chromowana na twardo
D = 304 SS
E = stal wysokogatunkowa

Materiały wałów
Stosowanie wałów hartowanych jest generalnie zalecane w zakresie dużych obciążeń. iglidur® Q2 osiąga również dłuższą żywotność z wałami "twardymi" niż z wałami "miękkimi", nawet przy niskich i średnich obciążeniach.

Jednak nawet w przypadku stali swobodnie tnącej wyniki w zakresie niskich obciążeń są doskonałe; przy wysokich obciążeniach zużycie w zastosowaniach obrotowych jest znacznie niższe niż w przypadku obrotu. Jeśli materiał wału, którego zamierzasz użyć, nie jest uwzględniony w przedstawionych tutaj wynikach testów, skontaktuj się z nami.

Materiały wałów
Informacje o zużyciu

wykres. 07: Zużycie w zastosowaniach obrotowych i wahliwych z Cf53 jako funkcja obciążenia

X = obciążenie [MPa]
Y = zużycie [μm/km]

A = obrotowy
B = oscylujące

Średni

Odporność

Alkohole

węglowodory

Smary, oleje, bez dodatków uszlachetniających

paliwa

Rozcieńczone kwasy

0 do -

mocne kwasy

-

Rozcieńczone zasady

mocne zasady

0

+ odporne 0 warunkowo odporne - nieodporne
Wszystkie dane w temperaturze pokojowej [+20 °C]
Tabela 05: odporność chemiczna

Odporność chemiczna
Łożyska ślizgowe iglidur® Q2 mają dobrą odporność na chemikalia. Są odporne na większość smarów. Jedynie odporność na kwasy jest ograniczona.

**
Specyfikacja elektryczna

Rezystywność objętościowa

> 1013 Ωcm

Rezystancja powierzchniowa

> 1011 Ω

Promieniowanie radioaktywne
Łożyska wykonane z materiału iglidur® Q2 są odporne na promieniowanie o natężeniu do 3 x 102 Gy.

Maksymalna absorpcja wilgoci

przy +23 °C/50 % wilgotności w pomieszczeniu.

1,1% wagowo

maks. całkowita absorpcja wilgoci

4,6 % wagowo

Tabela 06: Absorpcja wilgoci przez iglidur® Q2

Absorpcja wilgoci
Absorpcja wilgoci przez łożyska iglidur® Q2 wynosi mniej niż 1,1% w normalnych warunkach klimatycznych. Granica nasycenia wodą wynosi 4,6%.

Wpływ absorpcji wilgoci

wykres. 10: Wpływ absorpcji wilgoci

X = Absorpcja wilgoci [Gew.-%]
Y = Redukcja wewnątrz ø [%]

Średnica****d1 [mm]

wał h9**[mm]**

iglidur® Q2****E10 [mm]

obudowa H7**[mm]**

do 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 do 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 do 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 do 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 do 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 do 50

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 do 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 do 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 do 180

0 - 0,100

+0,085 +0,245

0 +0,040

Tabela 07: Ważne tolerancje zgodnie z ISO 3547-1 po montażu na wcisk

Tolerancje montażowe
Łożyska ślizgowe iglidur® Q2 to standardowe łożyska do wałów z tolerancją (zalecane minimum h9).

Łożyska są przeznaczone do montażu na wcisk w oprawach z tolerancją h7. Po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją E10 jest regulowana automatycznie. W przypadku niektórych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz gama produktów).
