iglidur® H1 - Dane materiałowe

Tabela danych materiałowych

Właściwości ogólne	Jednostka	iglidur® H1	Metoda testowa
Gęstość	g/cm³	1,53
Kolor		kremowy
Maksymalna absorpcja wilgoci przy +23°C/50% wilgotności w pomieszczeniu	% masy	0,1	DIN 53495
Maks. absorpcja wilgoci	% masy	0,3
Współczynnik tarcia ślizgowego, dynamiczny względem stali	µ	0,06 - 0,20
Wartość PV, maks. (na sucho)	MPa x m/s	0,8
Właściwości mechaniczne
Moduł sprężystości	MPa	2800	DIN 53457
Wytrzymałość na zginanie w 20°C	MPa	55	DIN 53452
Wytrzymałość na ściskanie	MPa	78
maksymalny zalecany nacisk powierzchniowy (20 °C)	MPa	80
Twardość D w skali Shore'a		77	DIN 53505
[b]Właściwości fizyczne i termiczne [/b]
Maks. długotrwała temperatura pracy	°C	+200
Maks. krótkotrwała temperatura pracy	°C	+240
min. temperatura stosowania	°C	-40
Przewodność cieplna	[W/m x K]	0,24	ASTM C 177
Współczynnik rozszerzalności cieplnej (przy +23°C)	K^-1 x 10^-5	6	DIN 53752
Właściwości elektryczne
Rezystancja właściwa	Ωcm	> 10¹²	DIN IEC 93
Rezystancja powierzchniowa	Ω	> 10¹¹	DIN 53482

Pobierz arkusz danych

wykres. 01: Dopuszczalna wartość pv dla łożysk ślizgowych iglidur® H1

Łożyska ślizgowe iglidur® H1 zostały opracowane specjalnie do pracy w ekstremalnych warunkach środowiskowych. Ich mocną stroną jest wyjątkowo wysoka odporność na zużycie i doskonałe wartości tarcia, nawet w zastosowaniach, w których łożysko jest narażone na działanie wysokich temperatur lub agresywnych mediów. Łożyska ślizgowe iglidur® H1 mogą być używane całkowicie bez smarowania; w przypadku stosowania w obszarach mokrych otaczające medium może działać jako dodatkowy środek smarny.

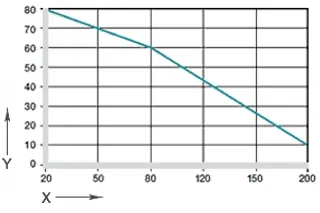

wykres. 02: maksymalne zalecane ciśnienie powierzchniowe w funkcji temperatury (80 MPa przy +20 °C)

Specyfikacja mechaniczna

Maksymalny zalecany nacisk powierzchniowy jest parametrem mechanicznym materiału. Nie można wyciągnąć żadnych wniosków na temat trybologii. Wytrzymałość na ściskanie łożysk ślizgowych iglidur® H1 maleje wraz ze wzrostem temperatury. wykres. 02 ilustruje tę zależność.

Wykres. 03 przedstawia odkształcenie sprężyste iglidur® H1 pod obciążeniem promieniowym. Spośród materiałów iglidur® H, iglidur® H1 jest materiałem o największej elastyczności. Należy to wziąć pod uwagę w przypadku zastosowań z wysokimi naciskami powierzchniowymi lub obciążeniami krawędziowymi.

Wykres 03: Deformacja pod wpływem nacisku i temperatury

Dopuszczalne prędkości ślizgowe

Ze względu na doskonały współczynnik tarcia, w przypadku łożysk ślizgowych iglidur® H1 możliwe są prędkości ślizgowe do 2 m/s podczas pracy na sucho. Prędkości liniowe mogą wynosić do 5 m/s. Prędkości podane w tabeli 02 są wartościami granicznymi dla najniższych obciążeń łożyska. Przy wyższych obciążeniach dopuszczalna prędkość zmniejsza się wraz z obciążeniem ze względu na ograniczenia wartości pv.

Maksymalna prędkość powierzchniowa

m/s	Obrotowe	Oscylacyjne	liniowy
stały	2	1,0	5
Krótkoterminowy	2,5	1,5	7

Prędkość powierzchniowaWartość p x v i smarowanie

Temperatury

iglidur® H1 jest materiałem bardzo odpornym na temperaturę. Temperatury panujące w układzie łożyskowym mają również wpływ na zużycie łożyska. Zużycie wzrasta wraz ze wzrostem temperatury. Szczególnie w przypadku iglidur® H1 wzrost ten jest jednak bardzo niski. Dodatkowa ochrona jest wymagana w temperaturach wyższych niż +80 °C.

iglidur® H1	Temperatura zastosowania
Minimalna	-40°C
Maks. długotrwała	+200°C
Maksymalna, krótkotrwała	+240°C
Dodatkowo zabezpieczony osiowo	+80°C

Temperatury, współczynnik rozszerzalności cieplnej

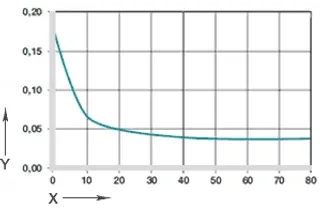

Wykres 04: Współczynnik tarcia jako funkcja prędkości powierzchniowej, p = 0,75 MPa

Tarcie i zużycie

Współczynnik tarcia oraz odporność na zużycie zmieniają się wraz ze wzrostem obciążenia i prędkości powierzchni (wykres 04 i 05).

Współczynnik tarcia iglidur® H1 o stal (Ra = 1 µm, 50 HRC):

iglidur® H1	suchy	Smar	Olej	Woda
Współczynnik tarcia μ	0,06 - 0,2	0,09	0,04	0,04

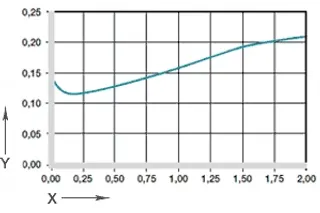

Wykres 05: Współczynnik tarcia w funkcji ciśnienia, v = 0,01 m/s

Więcej informacji:

Współczynnik tarciaOdporność na zużycie

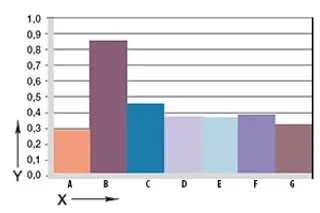

wykres. 06: Zużycie, zastosowanie obrotowe z różnymi

Materiały wałów

Wykresy 06 i 07 przedstawiają rozszerzenie wyników testów z różnymi materiałami wałów, które zostały przeprowadzone z łożyskami ślizgowymi wykonanymi z iglidur® H1 w laboratorium igus®.

Łożyska wykonane z iglidur® H1 wykazują doskonałą odporność na zużycie w połączeniu z szeroką gamą materiałów wałów zarówno podczas pracy obrotowej, jak i obrotowo-uchylnej. W szczególności na wałach ze stali 304 SS, iglidur® H1 osiąga bardzo niskie wskaźniki zużycia zarówno w trybie obrotowym, jak i obrotowym. Nawet w przypadku wałów aluminiowych z twardą powłoką, łożyska ślizgowe iglidur® H1 mają długą żywotność w zastosowaniach obrotowych z niskimi i średnimi obciążeniami.

Materiały wałów

wykres. 07 Zużycie w maszynach oscylujących i wirujących

Odporność chemiczna

Łożyska ślizgowe iglidur® H1 mają dobrą odporność na chemikalia. Łożyska ślizgowe iglidur® H1 nie są odporne na gorące, utleniające kwasy i niektóre inne szczególnie agresywne substancje chemiczne.

+ odporne 0 warunkowo odporne - nieodporne
Wszystkie dane w temperaturze pokojowej [20 °C]

Środek chemiczny	Odporność
Alkohole	+
Węglowodory	+
Tłuszcze, oleje bez dodatków	+
Paliwa	+
Rozcieńczone kwasy	+ do 0
Silne kwasy	+ do -
Rozcieńczone zasady	+
Silne zasady	+ do -

Odporność chemiczna

Promieniowanie radioaktywne

Odporność na promieniowanie o natężeniu do 2 x102 Gy.

Odporność na promieniowanie UV

Łożyska iglidur® H1 są tylko częściowo odporne na promieniowanie UV. Pod wpływem czynników atmosferycznych powierzchnia iglidur® H1 staje się bardziej szorstka, a zużycie wzrasta. Dlatego stosowanie łożysk ślizgowych iglidur® H1, które są bezpośrednio narażone na działanie czynników atmosferycznych, należy sprawdzać indywidualnie dla każdego przypadku.

Próżnia

W przypadku stosowania w próżni należy wziąć pod uwagę, że składniki wody - nawet jeśli są niewielkie - wydzielają gazy. Użytkowanie w próżni jest generalnie możliwe.

Specyfikacja elektryczna

Łożyska ślizgowe iglidur® H1 są izolowane elektrycznie.

Właściwości elektryczne
Rezystancja właściwa	> 10¹² Ωcm
Rezystancja powierzchniowa	> 10¹¹ Ω

Absorpcja wilgoci

Absorpcja wilgoci przez łożyska iglidur® H1 wynosi około 0,1% wagowo w normalnych warunkach klimatycznych. Granica nasycenia wodą wynosi 0,3% wagowo. Dlatego iglidur® H1 bardzo dobrze nadaje się do użytku w wilgotnym środowisku.

Maksymalna absorpcja wilgoci
przy +23 °C/50 % wilgotności względnej	0,1 % wag.
Maks. absorpcja wilgoci	0,3% masy

Tolerancje montażowe

Łożyska ślizgowe iglidur® H1 to tuleje wciskane do wałów o tolerancji h (zalecane minimum h9).

Łożyska są przeznaczone do wciskania w oprawy o tolerancji H7. Po zamontowaniu w oprawie o wymiarach nominalnych, średnica wewnętrzna łożyska z tolerancją F10 dostosowuje się automatycznie. W przypadku niektórych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz gama produktów).

Średnica d1 [mm]	Wał h9 [mm]	iglidur® H1 F10 [mm]	Obudowa H7 [mm]
do 3	0–0,025	+0.006 +0.046	0 +0,010
> 3 do 6	0–0,030	+0.010 +0.058	0 +0,012
> 6 do 10	0–0,036	+0.013 +0.071	0 +0,015
> 10 do 18	0 - 0,043	+0.016 +0.086	0 +0,018
> 18 do 30	0–0,052	+0.020 +0.104	0 +0,021
> 30 do 50	0–0,062	+0.025 +0.125	0 +0,025
>50 do 80	0–0,074	+0.030 +0.150	0 +0,030
