Układ pionowy, wiszący

Zgodnie z zasadą instalacji podwieszanej, przy użyciu naszego łańcucha energetycznego możliwe jest pokonywanie odległości, tj. wysokości instalacji, przekraczających 100 metrów. Zwłaszcza w obszarze technologii przepływu materiałów, łańcuch energetyczny umożliwia podawanie w wiązkach szerokiej gamy typów kabli. Zastosowanie łańcucha energetycznego gwarantuje, że poszczególne kable nie zostaną zaplątane w sekcje regałów lub wystające palety.


Maksymalna wysokość skoku	100 m
v maks.	20 m/s	W zależności od wysokości skoku i siły e-prowadnika
a maks.	50 m/s2	W zależności od wysokości skoku i siły e-prowadnika

Wskazówki dotyczące podwieszanych łańcuchów energetycznych

W zastosowaniach podwieszanych swobodnie poruszające się kable (elektryczne, sygnałowe, hydrauliczne, pneumatyczne itp.) często stanowią problem. Gdy system się porusza, kable zaczynają wibrować i mogą kolidować z elementami systemu, a w najgorszym przypadku zerwać się.

Właśnie dlatego stosuje się tutaj łańcuchy energetyczne, które zarówno chronią poszczególne kable, jak i umożliwiają kierowany ruch powiązanych kabli.

Nasze wskazówki pokażą Ci, na co zwrócić uwagę w aplikacji podwieszanej.

Pobierz teraz porady dotyczące projektowania

Wskazówki projektowe dotyczące ruchu w zawieszeniu

Pobierz teraz porady dotyczące projektowania

Trzy rodzaje instalacji dla zastosowań pionowych

Bez przyspieszenia bocznego

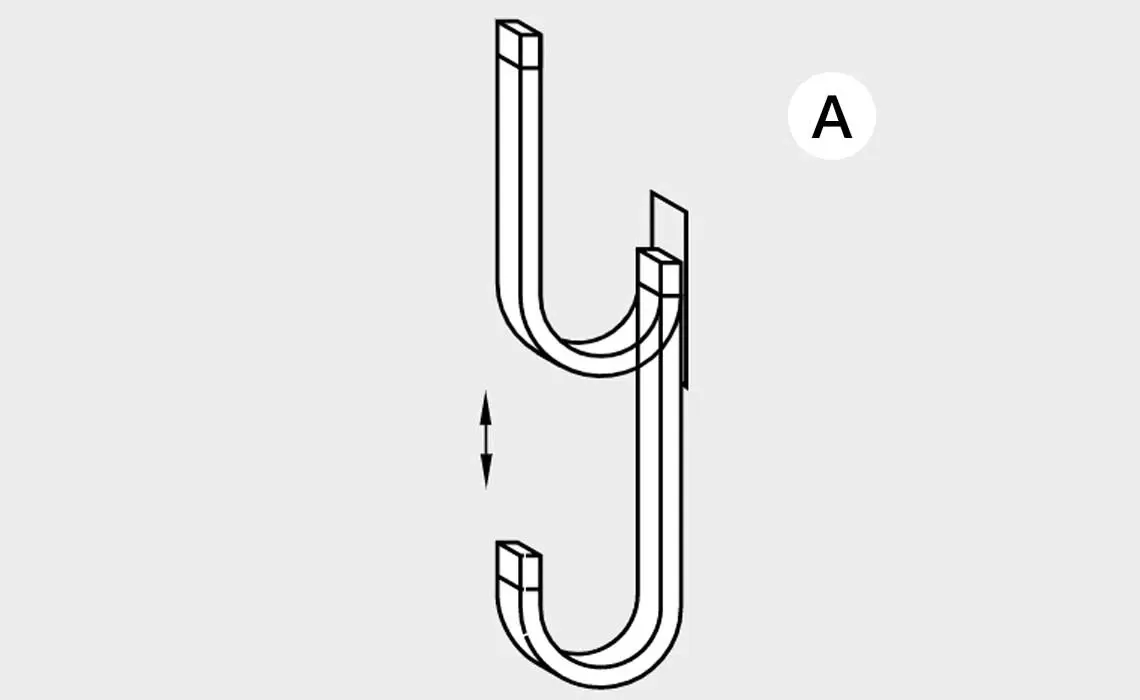

Schemat A: Czysto pionowe ruchy bez przyspieszenia bocznego zwykle nie wymagają prowadzenia.

Z przyspieszeniem bocznym

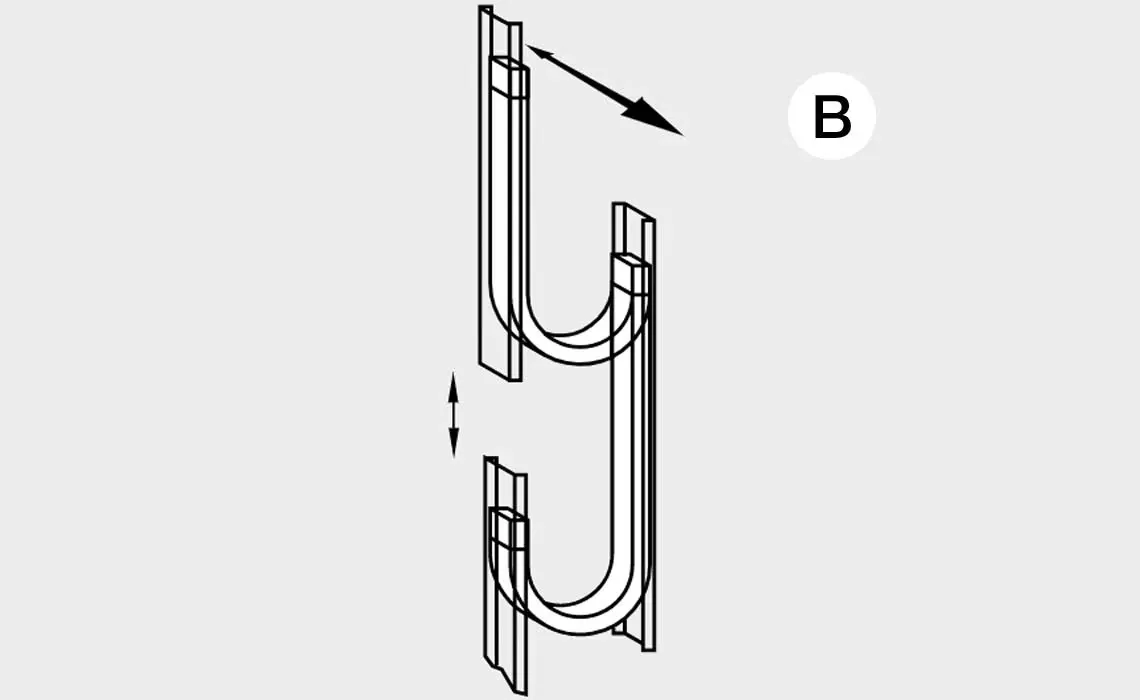

Schemat B: przyspieszenie boczne może wystąpić w 2 kierunkach. Wymagane są wskazówki.

Z przyspieszeniem bocznym

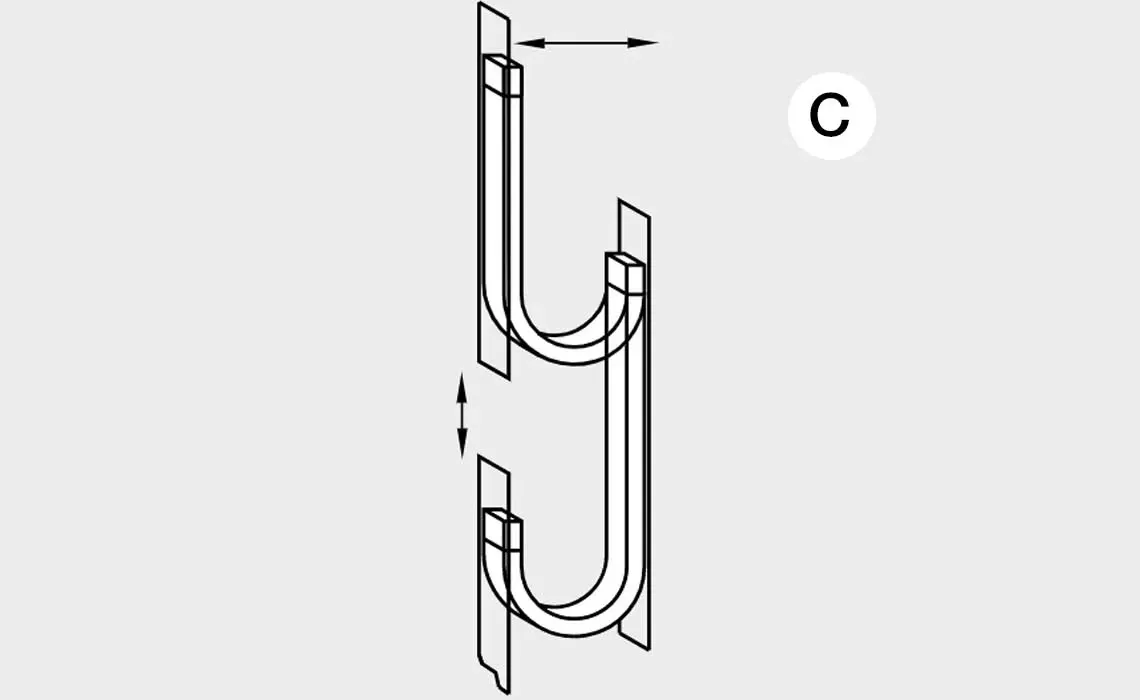

Diagram C: przyspieszenie boczne może wystąpić w 2 kierunkach. Wymagane są wskazówki.

Ruch bez przyspieszenia bocznego
Jeśli aplikacja wymaga czysto pionowego ruchu bez bocznego przyspieszenia, łańcuch energetyczny można zamontować bez bocznego podparcia.

Ruch z przyspieszeniem bocznym
Jeśli występuje również przyspieszenie boczne, w większości przypadków należy zapewnić boczne prowadzenie łańcucha energii. Prowadzenie nie zawsze musi być ciągłe. Musi jednak obejmować przynajmniej obszar, w którym łańcuch energetyczny mógłby się wychylić.
Przyspieszenie boczne działa wówczas poprzecznie do łańcucha energii, gdzie jest on bardziej stabilny. W przypadku prowadzenia należy wybrać łańcuch z naprężeniem wstępnym. Zapewnia to dociśnięcie łańcucha do prowadnicy.

Jeśli to możliwe, łańcuch energetyczny powinien być zamontowany w sposób pokazany na schemacie B.

Wersja bez naprężenia wstępnego zalecana jest do zastosowań wiszących o niewielkiej przestrzeni montażowej

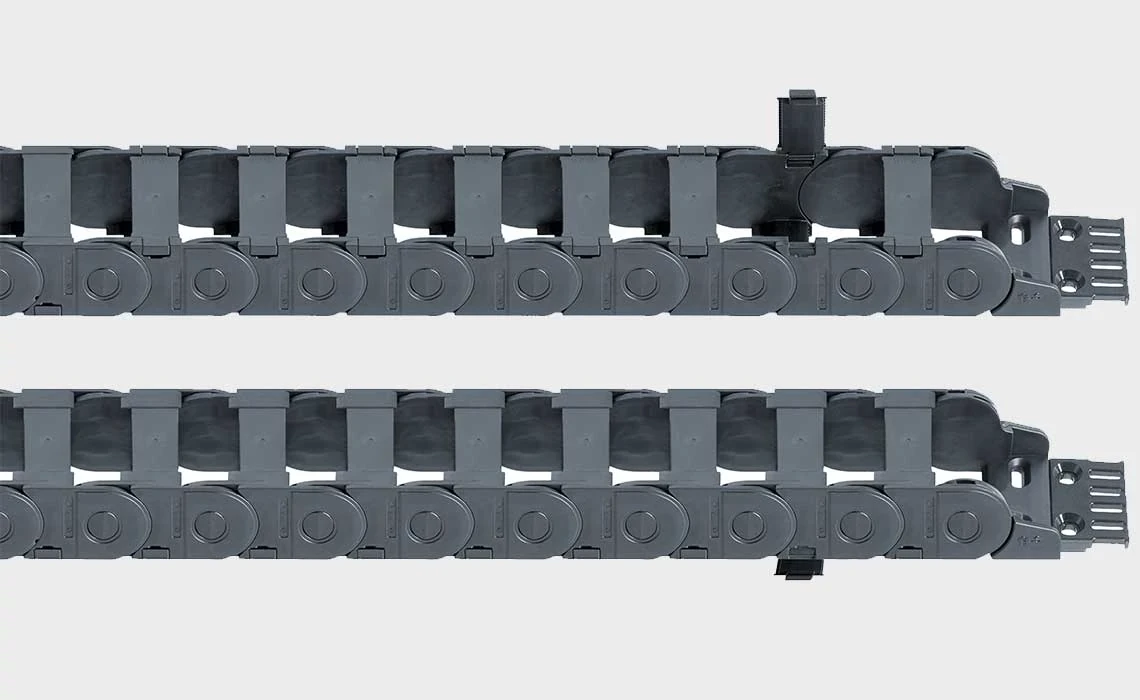

Prowadniki kablowe bez naprężenia wstępnego

Zwykły łańcuch energetyczny z napinaczem nadaje się do użytku podwieszanego, jeśli dostępna jest wystarczająca ilość miejsca. Napinacz przyczynia się do cichej pracy łańcucha energetycznego, ale wymaga nieco więcej miejsca ze względu na nieco bulwiasty wygląd. W przypadku braku miejsca - co często ma miejsce w przypadku przenośników regałowych w wąskich korytarzach - łańcuch energetyczny należy zamawiać bez naprężenia wstępnego. Oferujemy liczne wersje bez pochylenia bez naprężenia wstępnego. no camber oznacza brak pochylenia.

Przykład zamówienia: E4.32.10.175.0.no camber

Zrealizowane w praktyce i sprawdzone 100 000 razy

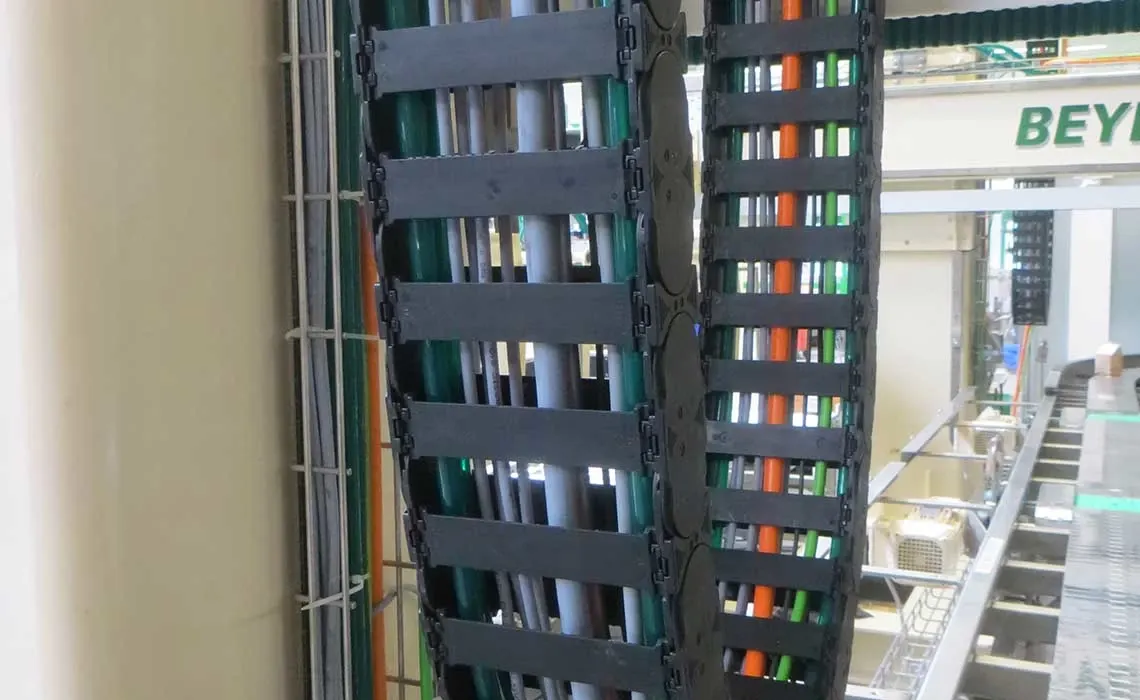

Sprzęt do produkcji napojów

Nasz system E4.1 jest używany jako ruch podwieszany w zakładach produkcji napojów firmy Beyer Maschinenbau GmbH.

Więcej informacji

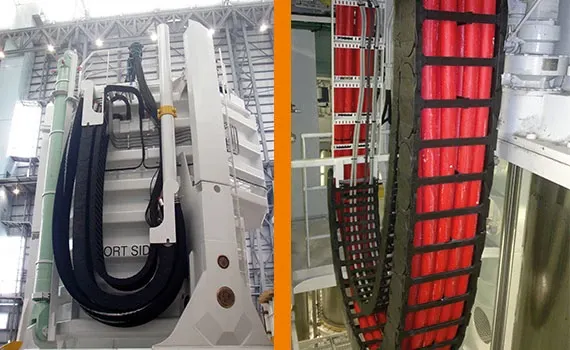

Chowany pędnik

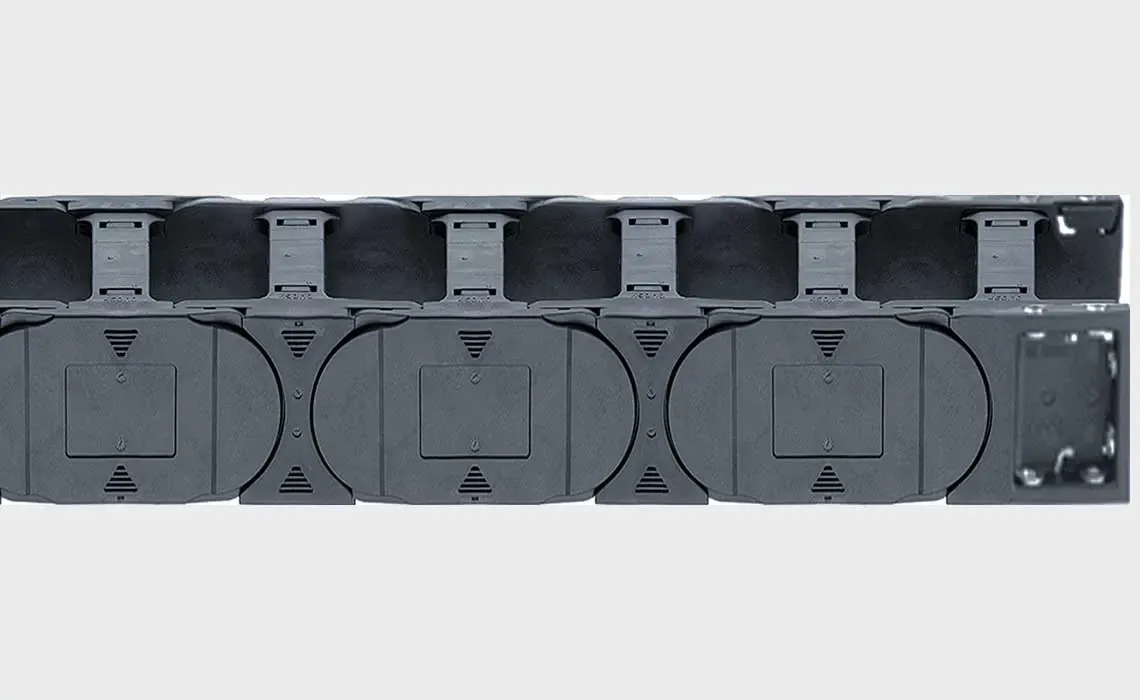

System E4.1 z serii E4.80 może być używany bez podparcia, zamontowany z boku, stojący lub wiszący i może przenosić ciężary wypełnienia do 80 kg/m na odcinku do 400 m, co czyni go szczególnie atrakcyjnym dla szerokich, ciężkich kabli.

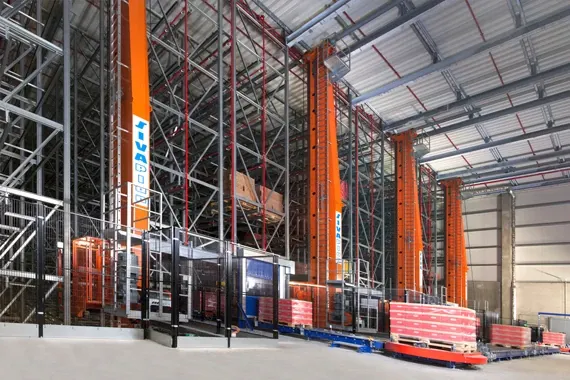

Urządzenia do przechowywania i wyszukiwania

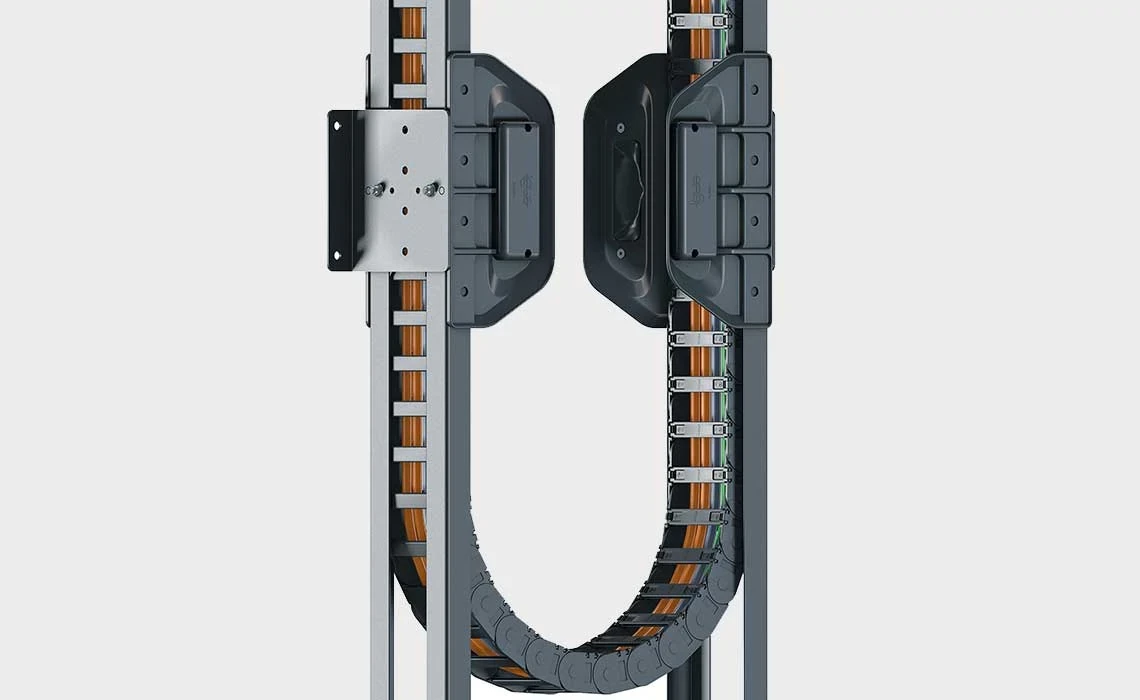

SIVAplan GmbH & Co. KG zdecydowała się na zastosowanie naszej prowadnicy guidelok slimline P w magazynach i regałach. Jest lekki, ekonomiczny, cichy i ma krótki czas instalacji.

Więcej informacji

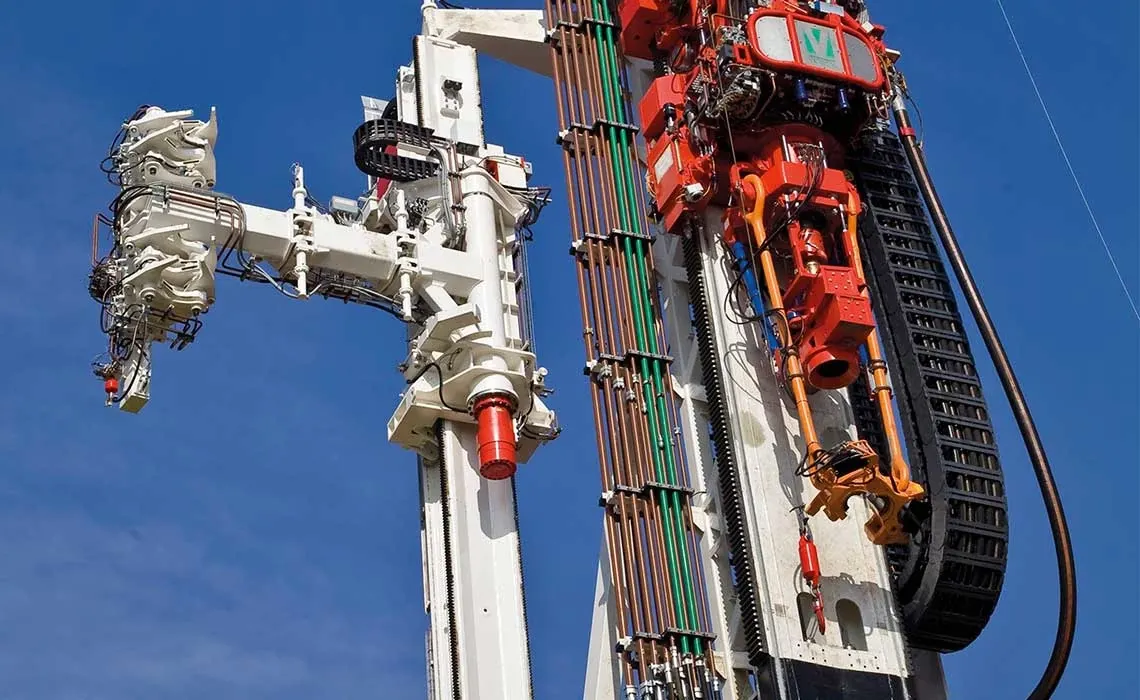

Wiertnica

Dla kanadyjskiej firmy zajmującej się wierceniem ropy naftowej nasze rozwiązanie łańcucha energetycznego e-loop gwarantuje, że górny napęd, który opuszcza rurę wiertniczą do ziemi i wyciąga ją ponownie, jest zawsze bezpiecznie i niezawodnie zasilany energią i sygnałami, nawet po silnych burzach.

Więcej informacji
