Solidne prowadzenie kabli w dynamicznych wycinarkach laserowych Bystronic

• Co było potrzebne:zmontowany łańcuch energetyczny readychain®, łańcuch energetyczny typu E6
• Wymagania: Wysoka dynamika rozwiązania zasilania energią ze względu na duże prędkości jazdy i przyspieszenia przy jednoczesnej wysokiej wytrzymałości systemu.
• Branża: Budowa obrabiarek
• Sukces klienta: Wykorzystując proces Kanban, klient otrzymuje gotowe do montażu systemy łańcucha energetycznego just-in-time w miejscu montażu, co skraca czas montażu i eliminuje potrzebę magazynowania.

Szwajcarska firma Bystronic jest globalnym dostawcą wysokiej jakości rozwiązań do ekonomicznej obróbki blachy, innych materiałów arkuszowych i rur. Klienci korzystają z dostosowanych do ich potrzeb systemów i usług cięcia laserowego i strumieniem wody oraz gięcia.

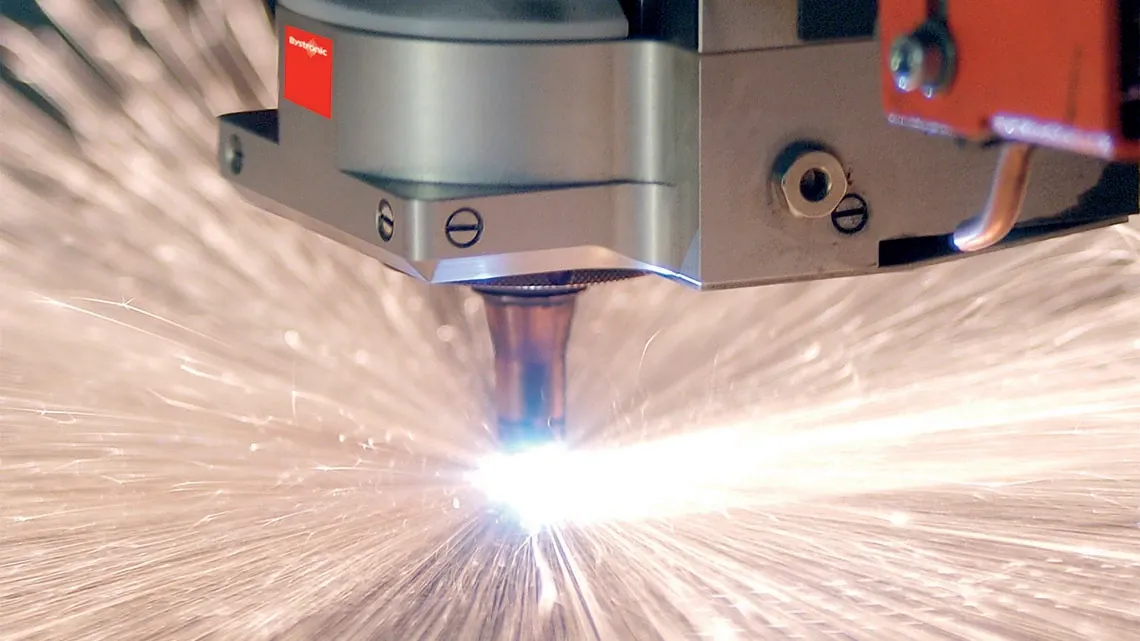

Uniwersalny i elastyczny system cięcia laserowego Byspeed 3015 dla formatów blachy do 3 x 1,5 metra jest dostępny na rynku od 2001 roku. Imponuje przemyślaną koncepcją. Centralnym elementem jest opatentowana koncepcja napędu, która umożliwiła systemowi przejście do najwyższej klasy cięcia laserowego. Maksymalne przyspieszenie osi wynosi 30 m/s², a prędkość pozycjonowania 150 m/min. W zależności od źródła lasera, system ten może ciąć stal od 0,5 do 25 mm, stal nierdzewną do 15 mm i aluminium do 12 mm. Moc lasera można zwiększyć do 4,4 kW i 5,2 kW. Byspeed 3015 jest używany głównie przez producentów kontraktowych, którzy przetwarzają blachę m.in. dla przemysłu motoryzacyjnego, inżynierii mechanicznej, przemysłu elektrycznego i elektronicznego oraz inżynierii aparatury.

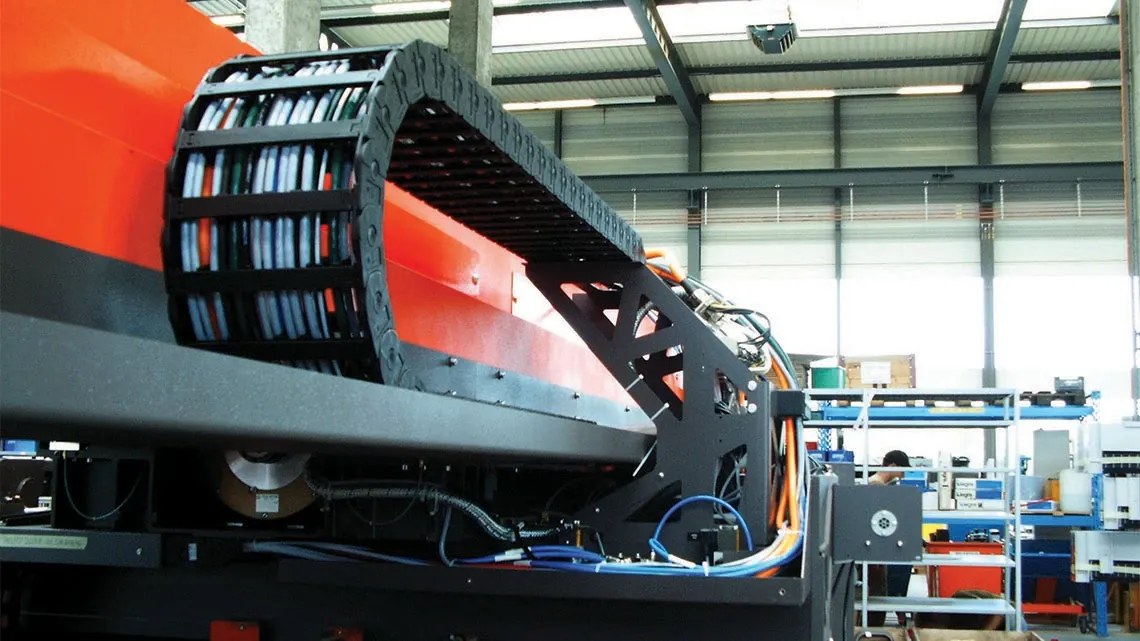

Jednak ze względu na niezwykle wysokie wymagania dynamiczne, zastosowane źródło energii musiało być szczególnie stabilne i wytrzymałe, ale niezbyt ciężkie. Łańcuch doświadcza bardzo dużych przyspieszeń bocznych, zwłaszcza w osi Y. Jest to miejsce, w którym wszystkie czynniki fizyczne spotykają się z łańcuchem energetycznym, co oznacza czysty stres. Przestrzeń jest również na wagę złota.

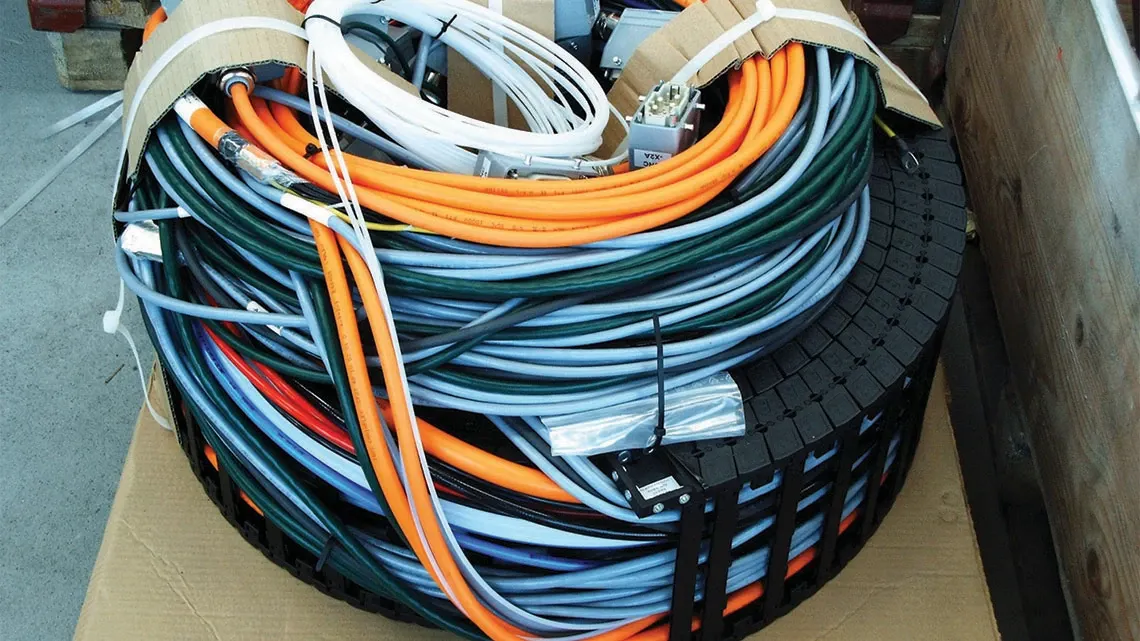

Wstępnie zmontowany system zasilania jest wypełniony dużą liczbą kabli sterujących i napędowych. Kabel silnika dla osi Y jest najważniejszym z nich. Jest to kabel o największej średnicy. Międzynarodowa orientacja systemu cięcia laserowego odgrywa ważną rolę w procesie napełniania. Certyfikacja UL wszystkich komponentów do napełniania jest niezwykle ważna dla Bystronic.

Zastosowano wstępnie zmontowane systemy zasilania energią readychain® firmy igus®. Jako dostawca systemów, igus® dostarcza standardowe modele Bystronics z łańcuchami energetycznymi od dłuższego czasu, ale ta wycinarka laserowa została użyta po raz pierwszy. W tym przypadku producent maszyny był w stanie uzyskać wszystko z jednego źródła, a igus® był również odpowiedzialny za kompleksowe przypisanie systemu zasilania energią w ramach rozwoju Byspeed.
Dopuszczalny promień gięcia przewodu napędowego, w tym certyfikacja UL wszystkich komponentów, jest naprawdę wyjątkowa w tym zastosowaniu. Jako dostawca, igus® był w stanie dokonać ulepszeń w zakresie certyfikacji UL i zastąpił odpowiedni przewód silnikowy przewodem ochronnym, dzięki czemu wypełnienie spełnia teraz całkowicie wymagania normy UL.
Oprócz korzyści technicznych, istnieje również szereg korzyści ekonomicznych wynikających z zastosowania wstępnie zmontowanych systemów zasilania energią. W przypadku zmian technicznych Bystronic ma tylko jedną osobę kontaktową. igus® jest reprezentowany na całym świecie, dzięki czemu producent maszyn zawsze ma kontakt na miejscu w swoich oddziałach w Ameryce lub Azji. Wiedza ekspertów branżowych, którzy zapewniają wsparcie, opłaca się w tym wymagającym projekcie. Stale rozwijająca się technologia łańcucha energetycznego musi być przekazywana w ciągłym dialogu z klientami.
Prezes igus® Schweiz GmbH, Artur Pepliński, informuje: "Ponieważ ta aplikacja wiąże się z wyjątkowo silnym przyspieszeniem bocznym, przewody do osi Z mogły się ślizgać. Zmniejszyliśmy to dzięki nowej separacji wewnętrznej, dzięki czemu całe zasilanie działa teraz płynnie. To po prostu kwestia doświadczenia. Krótka droga na miejscu opłaciła się!"
