Wózek liniowy drylin® T

Wymiarowo identyczny ze standardowymi komercyjnymi wózkami liniowymi z prowadnicami z łożyskami kulkowymi z recyrkulacją kulek

Wydajność

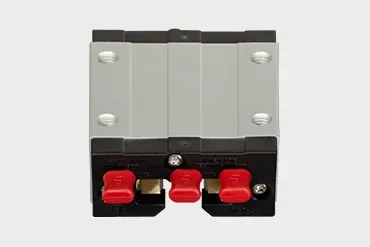

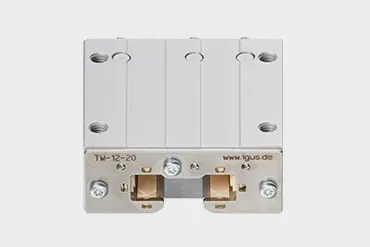

Wózek liniowy drylin® T z automatyczną regulacją luzu

50% dłuższy okres żywotności dzięki suwakowi iglidur J200
Solidny system łożysk osadzonych
Regulowany luz łożyska

Kup wydajne wózki liniowe

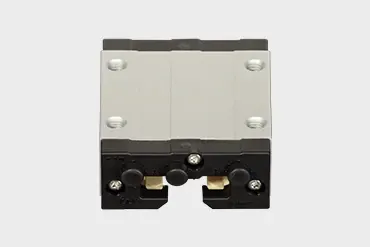

Standardowy wózek liniowy

Ustalony z góry luz łożyska

Ręczne wyrównanie łożysk

Z zaciskiem ręcznym (opcjonalnie)

Kup standardowy wózek liniowy

Z automatyczną regulacją luzu

Automatyczna regulacja luzu

Różne rozmiary montażowe

Łatwy montaż

Kup wózek liniowy z automatyzacją

Dlaczego warto wybrać prowadnice szynowe drylin® T?

Łatwa wymiana jeden do jednego
Wymiary złącza i otworu identyczne jak w konwencjonalnych systemach z łożyskami kulkowymi z recyrkulacją kulek

Precyzyjne prowadzenie wózka
od 0,02 - 0,15 mm
opcjonalna regulacja luzu:
Automatyczna regulacja
[Link pagenr="1857" title = "Ręczna regulacja"]

Bezsmarowe i bezobsługowe
Brak konieczności smarowania oznacza mniej konserwacji i związanych z nią kosztów.

Zaciski drylin® T do liniowego prowadzenia szyn

Zaciski ręczne do łatwego pozycjonowania za pomocą polimerowego elementu zaciskowego lub mosiężnych zacisków dolnych do różnych rozmiarów montażowych serii drylin® T.

Kompaktowa konstrukcja lub heavy duty
Dostępne dla rozmiarów 15–30 mm
Siła trzymająca do 500N

Kup element zaciskowy drylin® T

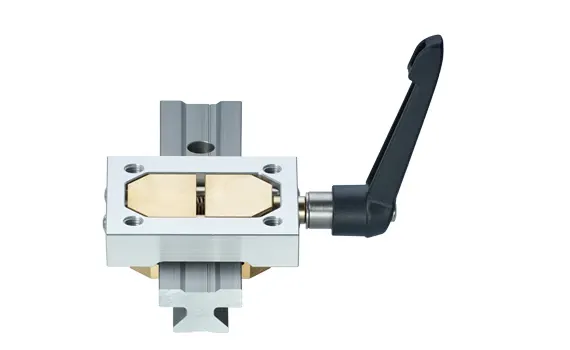

Element zaciskowy drylin® T i zacisk ręczny do liniowej prowadnicy szynowej

Miniaturowa prowadnica drylin® T dla małych przestrzeni montażowych

Szyny liniowe o kompaktowej konstrukcji w 4 rozmiarach montażowych
Wymiary miniaturowych szyn liniowych z zakresu drylin® T są identyczne z większością dostępnych na rynku miniaturowych systemów z łożyskami kulkowymi z recyrkulacją kulek. Kompaktowa konstrukcja sprawia, że system miniaturowych prowadnic odpowiadają szczególnie małym przestrzeniom montażowym. Prosta i skuteczna prowadnica szynowa jest wytrzymała i ekonomiczna.
Dzięki TWE-04, igus® zapewnia wózek prowadzący z regulowanym luzem łożyska dla miniaturowych prowadnic.

drylin® T niskoprofilowa szyna prowadząca

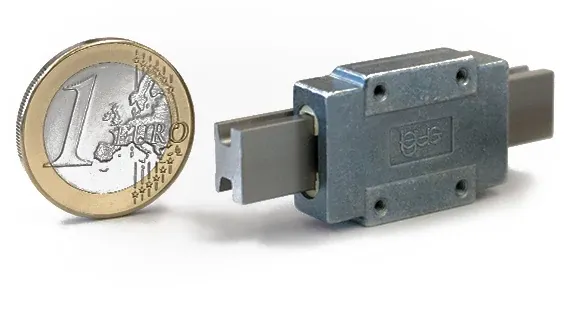

drylin® T miniaturowe prowadnice liniowe

Alternatywna prowadnica szynowa

Identyczne wymiary złącza i otworu.

INA: KUVE -B • KWVE-B • KWE-B • KWSE / KUSE
Bosch Rexroth: FNS • FLS • SNS • SLSS • NH • SLH • FNN • SNN
THK: SHS-C/LC • HSR-A/LA • HSR-B/LB/BM
Hiwin: HGW-CC • QHW-CC • RGW-CC • RGW-HC
Rollon: MRS • MRS-L
IKO: MRS • MRS-L
Rodriguez: BRH-A • BRH-AL • MSR-E • MSR-LE
Romani: HRC-FN

Przejdź do sklepu drylin® T

Wybrane przykłady zastosowań

Prowadnice szynowe drylin® T są identyczne pod względem konstrukcji i wymiarów z dużą liczbą systemów z łożyskami kulkowymiz recyrkulacją kulek. To sprawia, że wymiana jeden do jednego jest bardzo łatwa. Solidna prowadnica szynowa dodatkowo gwarantuje długą żywotność do 50 000 km.

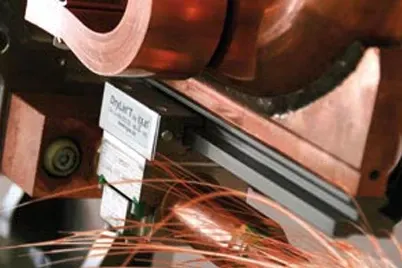

Szyna liniowa drylin® T w pręcie spawalniczym dla przemysłu motoryzacyjnego

drylin® T w technologii spawania

Długa żywotność i niskie koszty
Prowadnica liniowa drylin® TK-01-15 jest nie tylko odporna na zabrudzenia. Jest również wyjątkowo wytrzymała i gwarantuje długą żywotność nawet w ekstremalnych warunkach środowiskowych.

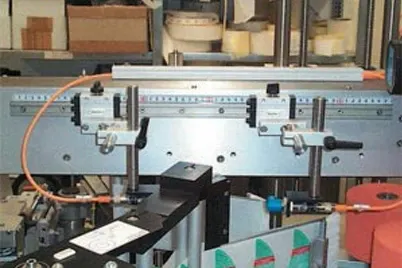

drylin® T w systemie podawania etykiet

GESET ETIKETTIER-SYSTEME GmbH polega na drylin® T
Szybka i elastyczna regulacja formatu, absolutnie bez smarowania i po konkurencyjnych cenach - system prowadnic liniowych drylin® T jest rozwiązaniem dla tak wymagających standardów. Kolejną korzyścią jest to, że wózek prowadzący jest również dostępny z zaciskiem ręcznym.

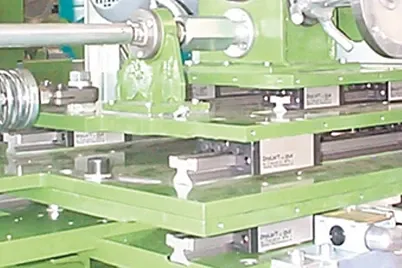

drylin® T w szlifierce

Regulacje w liniowych ruchach szafek, drzwi i innych
Rolka dociskowa w szlifierce i nierównowaga narzędzi szlifierskich są prowadzone przez szynę drylin® T w tej maszynie od SMB MASCHINENBAU GmbH. Właściwości tłumienia wibracji łożysk z tworzywa sztucznego zapewniają wsparcie dla skomplikowanego procesu szlifowania.

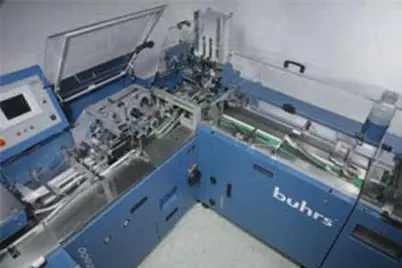

drylin® T w maszynie kopertującej

4 podwójne cykle na sekundę - przy niewielkim luzie i bezobsługowości
Prowadnice szynowe drylin® T zostały zastosowane w orientacji bocznej w maszynach kopertujących do prowadzenia przyssawki do otwierania koperty. W tym zastosowaniu zmienny skok od 4 do 10 mm i wyjście cyklu z 4 podwójnymi skokami na sekundę. Prowadzenie musi być bezobsługowe i bezsmarowe.

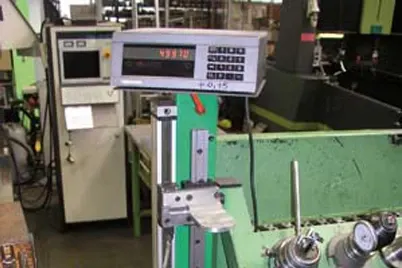

Szyna drylin® T z systemem pomiarowym do narzędzi

System pomiarowy oszczędza dużo czasu i pieniędzy
Czas wymiany narzędzi jest znacznie skrócony przez system pomiarowy z asortymentu drylin® T. Narzędzia do wiercenia i cięcia w obrabiarkach CNC są mierzone przed przetwarzaniem, a wartości są wprowadzane do komputera. Oznacza to, że każde narzędzie należy zmierzyć tylko raz. Wskaźnik jest prowadzony na szynie drylin® T.

Więcej informacji na temat prowadnic szynowych drylin® T

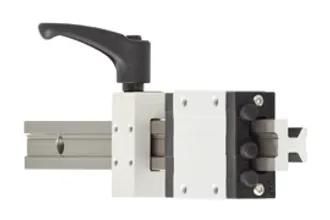

Kompletny system skonfigurowany w 5 krokach
Dostosowana prowadnica szynowa drylin® T do aplikacji liniowej w zaledwie 5 krokach.

Skonfiguruj kompletny system

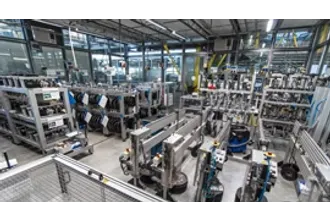

Przetestowane!
Ponad 500 eksperymentów rocznie w laboratorium testowym o powierzchni 250 m².
