e-prowadniki E4Q

Prowadnik kablowy serii E4Q został opracowany w celu zapewnienia najlepszego możliwego rozwiązania dla samonośnych i długich przesuwów. W oparciu o standardowy, wytrzymały prowadnik kablowy E4.1, który został wypróbowany i przetestowany przez ponad 12 lat, nowa seria oferuje długą żywotność i wysoki poziom modułowości.

Typowe obszary zastosowań: Obrabiarki, systemy dźwigowe, systemy automatyki

W pełni sztywny prowadnik kablowy, otwierany z obu stron

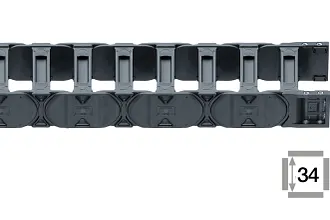

Seria E4Q.34

wysokość wewnętrzna [hi]: 34 mm
szerokość wewnętrzna [Bi]: 075–350 mm
promień gięcia [R]: 063–300 mm
skok: 56 mm

Kup teraz E4Q.34

Seria E4Q.44

wysokość wewnętrzna [hi]: 44 mm
szerokość wewnętrzna [Bi]: 075–350 mm
promień gięcia [R]: 075–350 mm
skok: 67 mm

Kup teraz E4Q.44

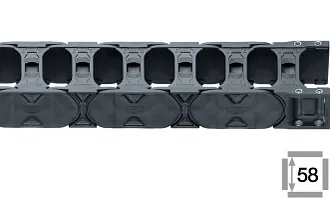

Seria E4Q.58

wysokość wewnętrzna [hi]: 58 mm
szerokość wewnętrzna [Bi]: 100–500 mm
promień gięcia [R]: 135–500 mm
skok: 91 mm

Kup teraz E4Q.58

Seria E4Q.82

wysokość wewnętrzna [hi]: 82 mm
szerokość wewnętrzna [Bi]: 100–500 mm
promień gięcia [R]: 150–1000 mm
skok: 111 mm

Kup teraz E4Q.82

e-prowadnik z poprzeczkami na co drugim ogniwie, otwierany z obu stron

Seria H4Q.34

wysokość wewnętrzna [hi]: 34 mm
szerokość wewnętrzna [Bi]: 075–350 mm
promień gięcia [R]: 063–300 mm
skok: 56 mm

Kup teraz H4Q.34

Seria H4Q.44

wysokość wewnętrzna [hi]: 44 mm
szerokość wewnętrzna [Bi]: 075–350 mm
promień gięcia [R]: 075–350 mm
skok: 67 mm

Kup teraz H4Q.44

Seria H4Q.58

wysokość wewnętrzna [hi]: 58 mm
szerokość wewnętrzna [Bi]: 100–500 mm
promień gięcia [R]: 135–500 mm
skok: 91 mm

Kup teraz H4Q.58

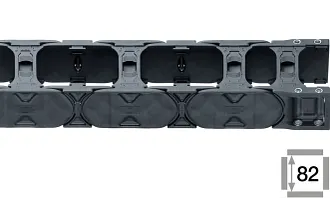

Seria H4Q.82

wysokość wewnętrzna [hi]: 82 mm
szerokość wewnętrzna [Bi]: 100–500 mm
promień gięcia [R]: 150–1000 mm
skok: 111 mm

Kup teraz H4Q.82

Studium projektu: Sprytna, modułowa konstrukcja uchwytu E4Q

Modułowa koncepcja uchwytu z mechanizmem otwierania E4Q: indywidualne dopasowanie prowadnika kablowego do średnicy węża. Łatwy montaż bez użycia narzędzi i wymiana węża w razie potrzeby.

Duży wąż
Modułowa poprzeczka przedłużająca oznacza maksymalną elastyczność i dostosowanie do wymiarów węża
Oszczędność czasu montażu: Prosty, szybki i beznarzędziowy montaż
W przypadku naprawy wąż można szybko wymienić, otwierając oddzielnie poprzeczkę otwierającą na poprzeczce rozszerzającej.

Przejdź do e-prowadnika E4Q z poprzeczkami rozszerzającymi

Technologia w górę

Beznarzędziowe otwieranie i zamykanie
Zmniejszone wystawanie do wnętrza dla łatwiejszego wypełniania przy otwartym e-prowadniku 1
15% większa wytrzymałość poprzeczki na wyrywanie 1
10% mniejsza masa dzięki wgłębieniom w materiale 1
Opcjonalnie o 17dB(A) ciszej dzięki elementom tłumiącym hałas wykonanym z materiału zoptymalizowanego pod kątem hałasu 2 — tylko na zamówienie

1 W porównaniu z systemem E4.1
2 W porównaniu z serią 4040C

Koszty w dół

Oszczędność do 40% czasu montażu w porównaniu z systemem E4.1
Oszczędności do 35% możliwe w przypadku użycia na granicy3
4-letnia gwarancja
Konserwacja predykcyjna — opcjonalnie z dodatkowym modułem isense .

3 Ze względu na większe dodatkowe obciążenie można zastosować mniejszą
serię

Udowodnione

Odporność na hałas: 17db(A) mniej niż 4040C

Zrównoważony rozwój

10% mniej materiału = 10% mniejsze zużycie energii podczas produkcji
Poddaj swój prowadnik kablowy lub suwnicowy, niezależnie od producenta, testom w ramach programu recyklingu prowadników igus® chainge

Zamów bezpłatną próbkę

Jesteś zainteresowany naszym nowym prowadnikiem kablowym E4Q? Zamów bezpłatną próbkę i przekonaj się o jego innowacyjnych właściwościach.

Zamów próbki teraz!

Chcesz zamówić próbki z inteligentnym czujnikiem EC.W?

Czy chcesz wyposażyć swój prowadnik kablowy bezpośrednio w inteligentny monitoring stanu w postaci czujnika EC.W? Zamów bezpłatną próbkę i zapoznaj się z innowacyjnymi specyfikacjami.

Zamów próbki teraz!

e-prowadnik igus E4Q z inteligentnym czujnikiem EC.W

Nowy uniwersalny podział wewnętrzny

Pełna elastyczność, bezpieczeństwo i łatwość montażu w jednym
W zależności od dostępności można wybrać, z której strony chce się włożyć półkę i czy lepiej jest uzyskać dostęp do wewnętrznego czy zewnętrznego promienia prowadnika kablowego w celu zwolnienia poprzeczki. Półki pośrednie są blokowane za pomocą zintegrowanego suwaka i automatycznie po zamontowaniu poprzeczki otwierającej. Dzięki pozytywnemu dopasowaniu możliwy jest niemal bezproblemowy montaż. Dzięki prostemu i szybkiemu mechanizmowi blokującemu półki są nadal bezpiecznie zamontowane. Aby odblokować, należy zwolnić poprzeczkę w promieniu wewnętrznym lub zewnętrznym, w zależności od dostępności. Nowy e-prowadnik E4Q można otworzyć szybko i bez użycia narzędzi. Po zwolnieniu poprzeczki można odblokować podstawę pośrednią za pomocą bocznego suwaka, a następnie po prostu ją wyciągnąć.

Otwieranie zamka za pomocą zintegrowanego suwaka

Półka może być używana w kilku warstwach i bezpiecznie zablokowana

Po włożeniu poprzeczki blokada jest aktywowana automatycznie.

XXX = szerokość w mm
*Dostępne**: z magazynu / na zamówienie**

Dla serii	Nr części Uniwersalne płyty środkowe	Nr części Uniwersalne płyty boczne	Nr części Separatory do uniwersalnego podziału wewnętrznego	Nr części Półki, blokowane 1)
E4Q.34 / H4Q.34**	34.21	34.22	34.23	S428.XXX
E4Q.44 / H4Q.44**	44.21	44.22	44.23	S428.XXX
E4Q.58/H4Q.58*	58.21	58.22	58.23	S428.XXX
E4Q.82 / H4Q.82*	82.21	82.22	82.23	S428.XXX

Zrealizowane w praktyce

e-prowadnik E4Q jako gotowe do montażu źródło zasilania w obrabiarce SAMAG

5-osiowa uniwersalna maszyna do produkcji narzędzi i form została zaprojektowana przez Samag Machine Tools z Saalfeld/Saale. Osie y i z obrabiarki z długim łożem mają skok 1000 mm, a oś x do 7500 mm. W obszarze obróbki występuje zwykle bardzo duże obciążenie wiórami i chłodziwem. Aby zapewnić wysoką niezawodność, inżynierowie używają kabli z serii chainflex® (m.in. CF270 i CF 27) oraz prowadników kablowych serii E4 (E4Q.82).

Więcej informacji

E4Q w pięcioosiowej frezarce DMF 200|8 firmy DMG MORI

E4Q dla bezpiecznej i niskowibracyjnej pracy frezarki DMF 200|8 firmy DMG MORI

Pomimo wysokich prędkości frezowania do 20 000 obrotów na minutę, frezarka DMF 200|8 firmy DMG MORI pracuje z maksymalną dokładnością w zakresie mikrometrów. Oznacza to, że za pomocą tej pięcioosiowej frezarki można obrabiać elementy o bardzo złożonej geometrii. W związku z tym bezpieczne prowadzenie kabli i węży jest niezbędne, aby przeciwdziałać wibracjom lub wstrząsom. Z tego powodu firma DMG MORI wybrała serię prowadników kablowych E4Q.

Więcej informacji

Decydujące cechy konstrukcyjne serii E4Q

Otwieranie i zamykanie bez użycia narzędzi.

Cztery ograniczniki zapewniające wysoką wytrzymałość we wszystkich typach instalacji.

Mniej materiału w miejscach, w których nie pełni on żadnej funkcji wytrzymałościowej.

Opcjonalne tłumiki hałasu dla jeszcze cichszej pracy — tylko na zamówienie.

Gama produktów do podziału wewnętrznego, również do złożonych podziałów.

Nacięcia w poprzeczce zapewniają pewny chwyt separatorów.

Opcjonalne tłumienie hałasu (tylko na życzenie) — Innowacyjny ukryty system redukcji hałasu. Może być zamontowany w dowolnym momencie. Gumowe elementy przymocowane do poziomych ograniczników dodatkowo tłumią hałas uderzeniowy i tak już bardzo cichych e-prowadników. 17dB(A) mniej hałasu niż w serii 4040C.

2 pionowe i 2 poziome ograniczniki na ogniwo prowadnika zapewniają większą sztywność w E4Q, a tym samym większą długość samonośną lub wyższe dodatkowe obciążenia. 20% mocniejszy w porównaniu z modelem E4.1.

Poprzeczki (e-prowadniki)/pokrywy (e-tuba ) Poprzeczki i e-tuby można otwierać oraz zamykać bez użycia narzędzi. Poprzeczki i pokrywy/półki blokują się w części bocznej, zapewniając jeszcze wyższą siłę trzymania. e-prowadnik/e-tubę można wypełnić w znacznie krótszym czasie. 40% szybsze wypełnianie niż w przypadku E4.1.

Zmniejszona masa Dzięki nowym badaniom pominięto materiał, który nie pełni żadnej funkcji w e-prowadniku. Jest to stosowane zarówno wewnątrz, między ogranicznikami, jak i na zewnątrz. W procesie projektowania wykorzystano zaokrąglone kształty inspirowane naturą. 10% mniejsza masa niż E4.1.
