Systemy wciągania triflex® R dla serii TRC, TRE i TRCF

Doprowadzanie energii do robotów przegubowych - zapobieganie tworzeniu się pętli


Globalny rozwój automatyzacji w sektorze produkcji przemysłowej prowadzi do tworzenia coraz bardziej złożonych rozwiązań - dotyczy to zwłaszcza robotów przemysłowych. Widoczna jest postępująca integracja przy jednoczesnym wdrażaniu nowych procesów produkcji - jednakże niezmiennie pożądane są możliwie najkrótsze czasy trwania cykli, przy ograniczonych do minimum przestojach. Aby zapewnić niezawodną ochronę przed przedwczesną awarią i przestojem systemu, polecamy zastosowanie e-prowadników triflex® R, szczególnie do połączenia osi 3-6. Spowodowana ruchami robota dynamiczna zmiana długości jest równoważona przez systemy wciągania triflex® R. Pomaga to utrzymać prowadzenie pakietów e-prowadnikowych w sposób niezmienny i zgodny z określonymi wymaganiami oraz zapobiega powstawaniu niepożądanych pętli w obszarze roboczym robota.

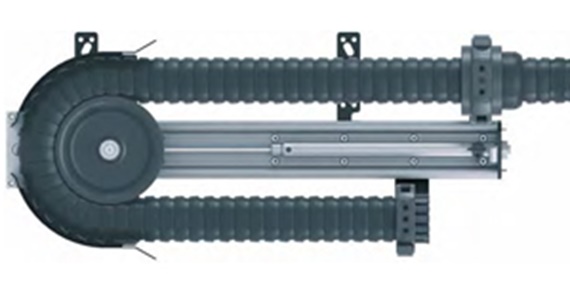

RSP

Pneumatyczny system wciągania

| Dla serii TRC·TRE·TRCF z indeksem ø w zakresie 60-125 mm

Dla robotów z udźwigiem od ok. 50 kg

Możliwa droga wciągania aż do 780 mm

Do zastosowań wymagających wysokich mas wypełnienia

Niemal stała siła wciągania na całej długości przesuwu

Standardowe elementy pneumatyczne

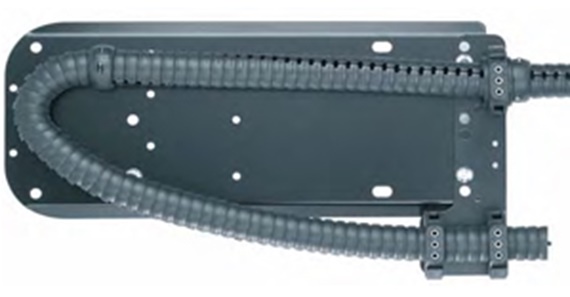

RS

Modułowy system wciągania

Dla serii TRC·i TRE z indeksem ø wynoszącym 40-100 mm

Dla robotów z udźwigiem od ok. 10 kg

Możliwa droga wciągania aż do 670 mm

Gdy system prowadzenia liniowego jest niepożądany

Przy znacznych wpływach środowiskowych

Siłę wciągającą zapewniają wbudowane pręty sprężyste

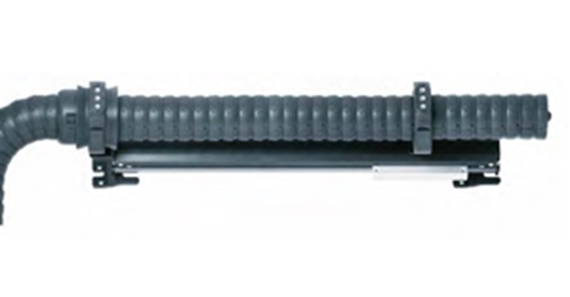

Liniowy RSE

Liniowy, ekonomiczny system wciągania

Dla serii TRC·TRE TRCF z indeksem ø w zakresie 40-125 mm

Specjalna prowadnica liniowa zabezpiecza przed małymi promieniami gięcia

Możliwa długość odciągu aż do 490 mm

Prosty, liniowy system odciągu bez zagięć, prętów z włókna węglowego lub rolek prowadzących

Ekonomiczny

Bezobsługowy element liniowy igus® drylin® W

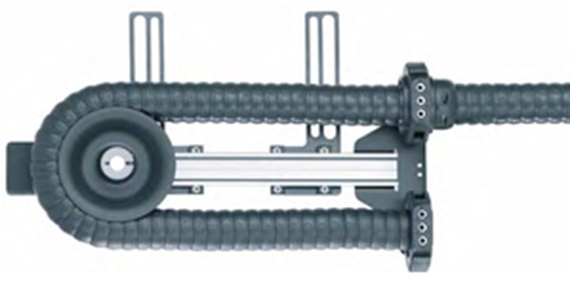

RSE

Ekonomiczny system wciągania

Dla serii TRC·i TRE z indeksem ø wynoszącym 40 mm

Odpowiedni do zastosowania w niewielkich robotach, wyjątkowo lekki

Możliwa droga wciągania aż do 500 mm

Opracowany z myślą o ruchach cechujących się wysoką dynamiką

Ekonomiczna

Bezobsługowy moduł liniowy igus® drylin® W

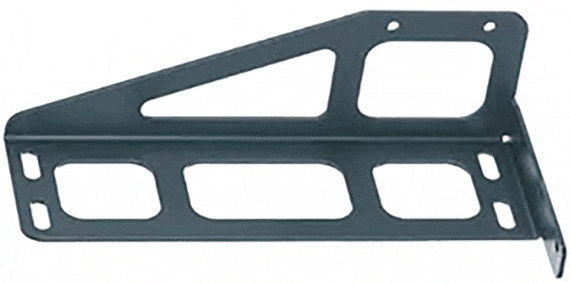

Wsporniki przyłączeniowe

Wsporniki przyłączeniowe dla systemów wciągania

43 elementy do różnych rodzajów robotów bezpośrednio z magazynu

Do wszystkich modułów triflex® serii RSP, RS i RSE

Dane 3D CAD dostępne online do pobrania

Również dla robotów montowanych na boku

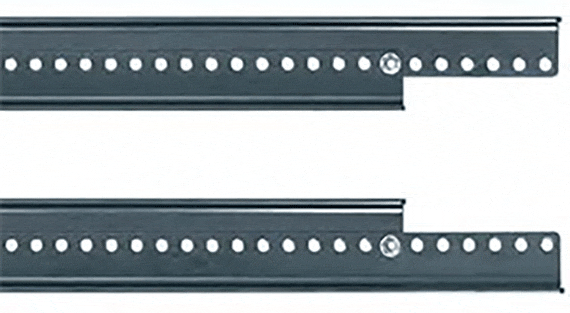

Regulowane systemy wciągania

Moduł regulacyjny dla systemów wciągania RSP oraz RS

Szeroki zakres regulacji - ± 250 mm

Możliwość łączenia ze wspornikami przyłączeniowymi igus®

Ułatwia ustawianie nawet na stanowiskach roboczych o ograniczonej przestrzeni


Pomoc w wyborze systemów wciągania triflex® R

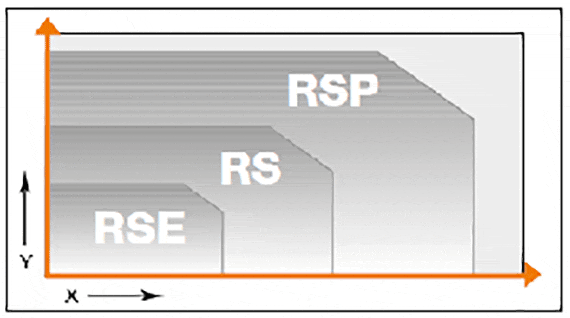

Wykres RS X= Całkowita długość e-prowadnika
Y= Rozmiar robota

Możliwe indeksy Ø dla systemów wciągania triflex® R

Seria
triflex® R
Indeks Ø
RSP
Indeks Ø
RS
Indeks Ø
Liniowy RSE
Indeks Ø
RSE
TRC 60 - 125 40 - 100 40 - 125 40
TRE 60 - 125 40 - 100 40 - 125 40
TRCF 85 - 100 - 85 - 100 -
TRL* - - - -
TRLF* - - - -
* Dla tej serii system wciągania jest niedostępny

Akcesoria triflex® R:

Moduły prętów sprężystych

Dostosowane do indywidualnych potrzeb rozwiązania z kierowanym naprężeniem wstępnym.

Uniwersalny zestaw montażowy

Pozwala na umiejscowienie modułów prętów sprężystych w dowolnym miejscu na ramieniu robota.

Systemy odciążenia przewodów dla przewodów o dużym przekroju

Pewne odciążenie przewodów, nawet w przypadku zastosowania przewodów o dużych przekrojach poprzecznych.

Przepusty ślizgowe

Z łożyskiem wahliwym lub bez

Ochraniacze

Większe bezpieczeństwo nawet w skrajnie wymagających warunkach pracy.

Osłona termiczna

Ochrona przed wiórami i rozpryskami metalu o temperaturze do 600°C.
Obejmy UR

Obejmy UR

Elementy mocujące triflex® R dla robotów Universal Robots

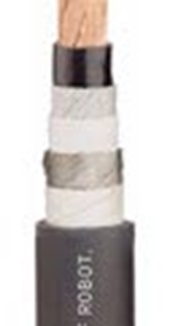

Przewody specjalne CFROBOT

Przewody specjalne o długiej żywotności do zastosowań robotycznych.
