Nowa generacja - twisterchain new - Wytrzymały, cichy, do wysokich obciążeń

Większe obciążenia i płynniejsza praca

Nowa generacja nowych e-prowadników obrotowych twisterchain new umożliwiła znaczną poprawę płynności pracy w połączeniu z większą stabilnością. twisterchain new ma konstrukcję modułową dla szerokości, wysokości i promienia, a zatem zapewnia bardzo elastyczne zastosowanie w aplikacjach, w których wymagane są ruchy obrotowe do 540° i więcej, a także w solidnych rozwiązaniach.
  • Mocniejszy; możliwe większe wagi wypełnienia
  • 25% mniej wagi niż poprzedni twisterchain
  • Szybkości obrotowe do 1 m/s i więcej
  • Do zastosowania przy ruchach okrężnych i spiralnych do 540°
  • Wysoce dynamiczny i płynniejsze działanie (z nową rynną)
  • Gładkie wnętrze przyjazne dla przewodów
  • Poprzeczki otwierane wzdłuż wewnętrznego promienia
  • Przetestowane przez ponad 1 milion cykli w laboratorium igus® (03/2010)

Typowe gałęzie przemysłu oraz zastosowania
  • Roboty, maszyny do obsługi
  • Maszyny do pakowania
  • Maszyny do szkła
  • Ogólna budowa maszyn itp.

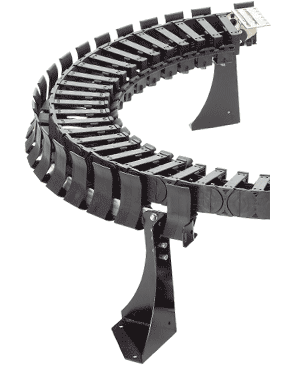

Zdjęcie Nowy twisterchain e-prowadnik do ruchów obrotowych do 540°, poprzeczki otwierane wciskowo po wewnętrznym promieniu.
Zdjęcie Zoptymalizowane ogniwo pośrednie zwiększa stabilność nowego twisterchain. Jednocześnie służy jako podział wewnętrzny i dzieli przestrzeń wypełnienia na dwie komory.
Wykres Y = Maks. dodatkowe obciążenie [kg/m]
A = twisterchain nowej generacji
B = stara wersja twisterchain Classic

100% więcej dodatkowego obciążenia dzięki nowej generacji prowadnika twisterchain igus®

Kryteria wyboru

Informacje na temat konstrukcji nowego łańcucha kablowego twisterchain.

twisterchain new 3D-CAD

Generacja kompletnych modeli 3D prowadników twisterchain

Rynny prowadzące do nowych prowadników twisterchain

Nowa generacja rynien prowadzących twisterchain - oszczędzaj czas montażu, koszty - wydłużaj żywotność!

QuickRobot

Wsparcie dla różnych typów robotów. Uproszczone zamówienia kompletnych systemów.

Otwieranie po wewnętrznym promieniu

Seria TC32

Wysokość wewnętrzna hi: 32mm
Szerokość wewnętrzna Bi: 87,5 - 150 mm
Promień gięcia R: 100 - 250 mm
Skok: 56 mm

Seria TC42

Wysokość wewnętrzna hi: 42mm
Szerokość wewnętrzna Bi: 87,5 - 200 mm
Promień gięcia R: 100 - 250 mm
Skok: 67 mm

Seria TC56

Wysokość wewnętrzna hi: 56mm
Szerokość wewnętrzna Bi: 125 - 200 mm
Promień gięcia R: 150 - 400 mm
Skok: 91 mm

Nowy system rynien prowadzących - typ 01

Nowa rynna prowadząca do prowadika twisterchain minimalizuje wcześniej bardzo czasochłonne wyrównanie konstrukcji. Czas montażu jest zredukowany z 6 do 2 godzin. Przy redukcji stopnia hałasu, można zwiększyć prędkość przesuwu, dzięki konstrukcji wykonanej prawie w całości z polimerów.
Możliwe ruchy obrotowe do 540° (ze specjalnymi elementami montażowymi)


Klasyfikacje UL94-V0 na żądanie



Dostępny nowy system rynien prowadzących — Typ 01
