Obrotowe zasilanie PRM

Kompletny system z polimerową rynną prowadzącą o kącie obrotu 360°

 Obrotowe zasilanie PRM to polimerowa rynna dla np. niewielkich maszyn pomiarowych i transportowych.  Prowadnik jest odpowiedni także do zasilania z kamer. Nie wymaga pierścieni ślizgowych i jest oporny na korozję.

Dane techniczne:

  • Maksymalny kąt obrotu: 360°
  • Średnica zewnętrzna: od 200 mm do 500 mm
  • Dla e-prowadników z serii E2i.10 i E2i.15
Wyślij zapytanie już teraz

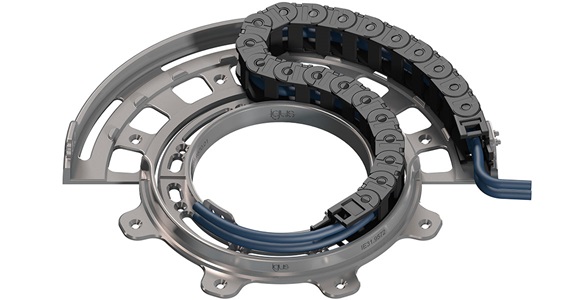

Ruch obrotowy 200P
Technologia w górę

Technologia w górę

  • Brak pierścieni ślizgowych, wszystkie media w jednym systemie
  • Kompletny system, w tym e-prowadnik, uchwyty montażowe, podział wewnętrzny, mocowanie ruchomego końca i zintegrowany system mocowania przewodów
  • Możliwość połączenia z łożyskiem wieńcowym iglidur  PRT-01-200-TO-AT10 (przykład)
  • Oszczędność masy -85% vs. Stalowa rynna prowadząca
  • Odporne na korozę
Koszty w dół

Koszty w dół

  • 70 % bardziej ekonomiczna niż porównywalna, stalowa rynna prowadząca
  • Bez kosztów planowania projektów
  • Brak minimalnej wartości zakupu – niska cena systemu, brak minimalnej ilości zamówienia
  • Mogą być dostarczane w stanie zmontowanym - co zmniejsza koszty instalacji na miejscu
Dowód

Dowód

  • 85% mniejsza masa niż porównywalny element stalowy.
  • Kosztuje 70% mniej niż porównywalna, stalowa rynna prowadząca
Odnawialność

Odnawialność

  • Uproszczony proces produkcji rynny prowadzącej. Produkcja tylko w jednym miejscu i za pomocą jednej drukarki 3D.
  • Nie ma potrzeby cięcia blachy, walcowania, spawania lub cynkowania/pasywacji.
  • Możliwość produkowania z materiału recyklingowanego
  • Oddaj swoje e-prowadniki do recyklingu w ramach programu igus chainge , bez względu na producenta
  • igus wspiera gospodarkę obiegową tworzyw sztucznych i inwestuje w  chemiczny recykling

Asortyment produktów:

Ruch obrotowy 200P
200P

Nr art.Zewnętrzna ØWewnętrzna ØWysokośće-prowadnikdługość e-prowadnika
[m]		Separator na ogniwo prowadnika
[część]		Rynna prowadzącaKąt obrotu
ZESTAW. PRM200.10.0001200 mm65 mm22 mmE2i.10.10.018/040.00,280IE14.2.200P.22.01360° Wyślij zapytanie już teraz
ZESTAW. PRM200.20.0001200 mm65 mm32 mmE2i.10.20.0180,281IE14.2.200P.32.01360° Wyślij zapytanie już teraz
ZESTAW. PRM200.30.0003200 mm65 mm46 mmE2i.10.30.0180,282IE14.2.200P.42.03 (PRT)360° Wyślij zapytanie już teraz
ZESTAW. PRM200.40.0001200 mm65 mm52 mmE2i.10.40.0180,283IE14.2.200P.52.01 (CCW)360° Wyślij zapytanie już teraz

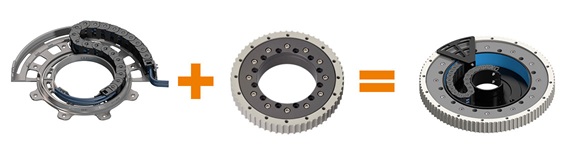

Możliwe połączenie serii 200P z łożyskiem wieńcowym PRT-01-200-TO-AT1
serii 300P

Nr art.Zewnętrzna ØWewnętrzna ØWysokośće-prowadnikdługość e-prowadnika
[m]		Separator na ogniwo prowadnika
[część]		Rynna prowadzącaKąt obrotu
ZESTAW. PRM300.10.0001300 mm115 mm22 mmE2i.10.10.0280,40IE14.2.300P.22.01360° Wyślij zapytanie już teraz
ZESTAW. PRM300.20.0001300 mm115 mm32 mmE2i.20.10.0280,41IE14.2.300P.32.01360° Wyślij zapytanie już teraz
ZESTAW. PRM300.40.0001300 mm115 mm52 mmE2i.20.40.0280,43IE14.2.300P.52.01 (CCW)360° Wyślij zapytanie już teraz
ZESTAW. PRM300.50.0001300 mm115 mm62 mmE2i.20.50.0280,44IE14.2.300P.62.01 (CCW)360° Wyślij zapytanie już teraz

Seria 400P

Nr art.Zewnętrzna ØWewnętrzna ØWysokośće-prowadnikdługość e-prowadnika
[m]		Separator na ogniwo prowadnika
[część]		Rynna prowadzącaKąt obrotu
ZESTAW. PRM400.13.0001400 mm125 mm29 mmE2i.15.13.0480,50IE14.2.400P.29.01360° Wyślij zapytanie już teraz
ZESTAW. PRM400.20.0001400 mm125 mm37 mmE2i.15.20.0480,51IE14.2.400P.37.01360° Wyślij zapytanie już teraz
ZESTAW. PRM400.40.0001400 mm125 mm57 mmE2i.15.40.0480,53IE14.2.400P.57.01 (CCW)360° Wyślij zapytanie już teraz
ZESTAW. PRM400.50.0001400 mm125 mm67 mmE2i.15.50.0480,54IE14.2.400P.67.01 (CCW)360° Wyślij zapytanie już teraz

Seria 500P

Nr art.Zewnętrzna ØWewnętrzna ØWysokośće-prowadnikdługość e-prowadnika
[m]		Separator na ogniwo prowadnika
[część]		Rynna prowadzącaKąt obrotu
ZESTAW. PRM500.60.0001500 mm200 mm60 mmE4.21.040.048/120.00,7021IE14.2.500P.60.01360° Wyślij zapytanie już teraz
ZESTAW. PRM500.80.0001500 mm200 mm80 mmE4.21.060.0480,7022IE14.2.500P.80.01360° Wyślij zapytanie już teraz

Testy

Lekkie

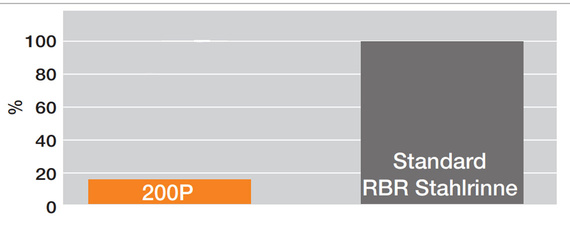

Test masy zasilania obrotowego 200P Polimerowe złącze obrotowe 200P posiada znacznie mniejszą masę niż porównywalna, stalowa rynna prowadząca. Użycie 200P redukuje masę o 85%

Redukcja kosztów

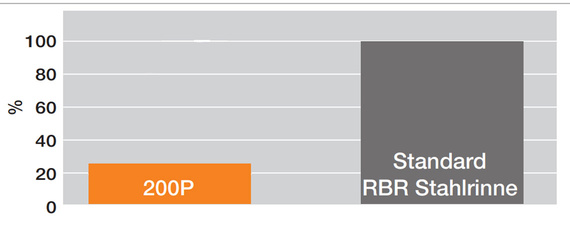

Koszt testu obrotowego zasilania 200P Obrotowe zasilanie o podwójnym promieniu gięcia (RBR) 200P kosztuje znacznie mniej niż porównywalna, stalowa rynna prowadząca. Dokładnie, kosztuje 70% mniej.

Więcej informacji

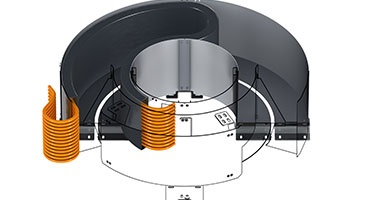

Obrotowe zasilanie

Podobne produkty

Wszystkie ważne informacje na temat modułowego systemu igus® dla innych obrotowego zasilania można znaleźć tutaj.
Przejdź do obrotowego zasilania
igus Live Chat

Konsultacje

Czy masz jakieś pytania dotyczące produktów systemów zasilania? Odpowiedzi udzielimy natychmiast. Czat na żywo można znaleźć w prawym dolnym rogu ekranu.
Aktualności na rok 2020

Przegląd nowości e-prowadników 2020

Odkryj więcej nowości e-prowadników 2020
Przegląd nowości e-prowadników 2020
10 wskazówek projektowych dla długotrwałych systemów zasilania do ruchów obrotowych

Możesz być także zainteresowany tym

10 wskazówek dla niezawodnych, obrotowych systemów zasilania

Dziesięć cennych porad dla właściwej rynny prowadzącej dla modułów obrotowych, jeśli chcesz zaprojektować je samodzielnie. Unikaj błędów, które skracają żywotność Twojej instalacji, a nawet mogą powodować przestoje.

Z zawartości:
- Planowanie arkuszy prawidłowo
- Wskazówki dotyczące układania przewodów
- Ogranicz maksymalny kąt obrotu
- Generuj dane CAD dla rynien i całych modułów

Pobierz bezpłatnie teraz 10 wskazówek. Chętnie pomożemy Ci osobiście w każdej chwili.

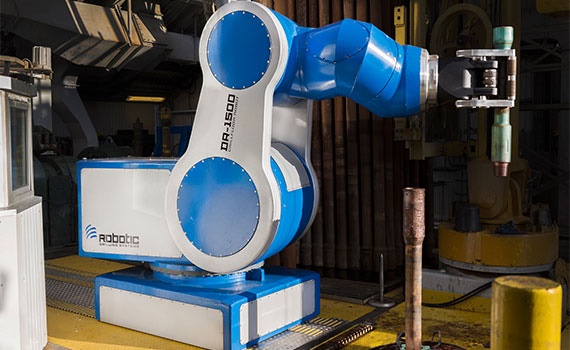

Przykład zastosowania obrotowego zasilania z podwójnym promieniem gięcia
