iglidur J — dane materiałowe

Co można znaleźć na tej stronie

▼ Najważniejsze dane techniczne w skrócie

▼ Karta charakterystyki materiału

▼ Specyfikacje mechaniczne

▼ Dopuszczalna prędkość

▼ Tarcie i zużycie

▼ Materiały wału

▼ Tolerancje montażowe

▼ Odporność chemiczna

▼ Typowe obszary zastosowania

▼ Poproś o zestaw próbek

▼ Kup produkty iglidur J w sklepie online

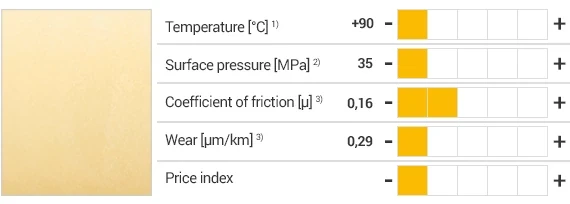

Rzut okiem na najważniejsze specyfikacje

Opisowe specyfikacje techniczne
Odporność na zużycie w temperaturze +23°C	- 🟧 🟧 🟧 🟧 🟧 +	Więcej informacji na temat odporności na zużycie
Odporność na zużycie w temperaturze +90°C	- 🟧 🟧 🟧 🟧 🟧 +
Odporność na zużycie przy +150°C	- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
Niski współczynnik tarcia	- 🟧 🟧 🟧 🟧 🟧 +	Współczynnik tarcia µ, na sucho: 0,06–0,18
Niska absorpcja wilgoci	- 🟧 🟧 🟧 🟧 ⬜️ +	Więcej informacji na temat pochłaniania wilgoci
Odporność na zużycie pod wodą	- 🟧 🟧 🟧 ⬜️ ⬜️ +	Współczynnik tarcia µ: 0,04
Wysoka odporność na media	- 🟧 🟧 🟧 🟧 ⬜️ +	Więcej informacji na temat odporności na media
Odporność na naciski krawędziowe	- 🟧 🟧 🟧 🟧 ⬜️ +
Odpowiednie do obciążeń udarowych i wstrząsów	- 🟧 🟧 🟧 🟧 ⬜️ +
Odporność na brud	- 🟧 🟧 🟧 🟧 ⬜️ +

Specyfikacje mechaniczne

Wytrzymałość na ściskanie łożysk ślizgowych iglidur J zmniejsza się wraz ze wzrostem temperatury. Wykres 02 ilustruje tę zależność. Przy długotrwałej dopuszczalnej temperaturze zastosowania wynoszącej +90°C, dopuszczalny nacisk powierzchniowy wynosi około 20 MPa. Maksymalny, rekomendowany nacisk powierzchniowy stanowi parametr mechaniczny materiału. Nie można na tej podstawie wyciągać wniosków dotyczących trybologii. Przy maksymalnym, rekomendowanym nacisku powierzchniowym wynoszącym 35 MPa łożyska ślizgowe iglidur J nie są odpowiednie dla ekstremalnych obciążeń. Wykres 03 przedstawia odkształcenie sprężyste iglidur J pod obciążeniem promieniowym.

Maksymalny, rekomendowany nacisk powierzchniowy

Dopuszczalne prędkości ślizgowe

Niski współczynnik tarcia i bardzo mała tendencja do zjawiska stick&slip łożysk ślizgowych iglidur® J są szczególnie ważne przy bardzo niskich prędkościach. Jednak łożyska iglidur® J mogą być również stosowane przy wysokich prędkościach powyżej 1 m/s. W obu przypadkach tarcie statyczne jest bardzo niskie i prawie nie występuje zjawisko stick&slip. Wartości maksymalne podane w Tabeli 02 można osiągnąć tylko przy niskich obciążeniach naciskowych. Przy określonych prędkościach tarcie może prowadzić do wzrostu temperatury do wartości granicznej dopuszczalnej dla pracy ciągłej. W praktyce wartości graniczne nie zawsze mogą być osiągnięte ze względu na wzajemne oddziaływanie różnych czynników.

Prędkość powierzchniowa różnych materiałów iglidur

Informacje dotyczące wartości p x v i smarowania

Maksymalna prędkość powierzchniowa

m/s	Obracanie	Oscylacja	liniowy
stały	1,5	1,1	8
Krótkoterminowy	3	2,1	10

Tarcie i zużycie

Podobnie jak odporność na zużycie, współczynnik tarcia μ również zmienia się wraz z obciążeniem (wykresy 04 i 05).

iglidur J	suchy	Smar	Olej	Woda
Współczynnik tarcia µ	0,06–0,18	0,09	0,04	0,04

Wykres 04: Współczynnik tarcia jako funkcja prędkości powierzchniowej, p = 0,75 MPa

Wykres 05: Współczynnik tarcia w funkcji ciśnienia, v = 0,01 m/s

Materiały wałów

Tarcie i zużycie są również w dużym stopniu zależne od elementu współpracującego. Współczynnik tarcia pary wzrasta wraz ze wzrostem chropowatości wałka. Najbardziej odpowiednia jest gładka powierzchnia o średniej chropowatości powierzchni Ra = 0,1 do 0,3 μm. Wykresy 06 i 07 przedstawiają rozszerzenie wyników badań przeprowadzonych z użyciem różnych materiałów wałów i łożysk ślizgowych iglidur® J. W porównaniu z większością innych materiałów iglidur®, zużycie łożysk ślizgowych iglidur® J jest bardzo niskie przy niskich obciążeniach dla wszystkich badanych materiałów wałów. Nawet przy rosnących obciążeniach w zakresie do 5 MPa odporność na zużycie łożysk ślizgowych iglidur® J jest doskonała. Jeśli materiał wału, który zamierzasz zastosować, nie został uwzględniony w przedstawionych tutaj wynikach badań, skontaktuj się z nami.

Więcej informacji na temat materiałów wałów

Zużycie, zastosowanie wiążące się z ruchami obrotowymi przy współpracy z wałami z różnych materiałów

Zużycie w zastosowaniach obrotowych i wahliwych

Tolerancje montażowe

Łożyska ślizgowe iglidur J to standardowe łożyska do wałów o tolerancji h (zalecane minimum h9). Łożyska są przeznaczone do montażu na wcisk w oprawie obrobionej maszynowo w tolerancji H7. Po zamontowaniu w oprawie o nominalnym rozmiarze, średnica wewnętrzna automatycznie dostosowuje się do tolerancji E10. Dla poszczególnych wymiarów tolerancja różni się w zależności od grubości ścianki (patrz tabela zakresu produktów).

Średnica d1 [mm]	Wał h9 [mm]	iglidur® J E10 [mm]	Obudowa H7 [mm]
do 3	0–0,025	+0,014 +0,054	0 +0,010
> 3 do 6	0–0,030	+0,020 +0,068	0 +0,012
> 6 do 10	0–0,036	+0,025 +0,083	0 +0,015
> 10 do 18	0–0,043	+0,032 +0,102	0 +0,018
> 18 do 30	0–0,052	+0,040 +0,124	0 +0,021
> 30 do 50	0–0,062	+0,050 +0,150	0 +0,025
>50 do 80	0–0,074	+0,060 +0,180	0 +0,030
>80 do 120	0–0,087	+0,072 +0,212	0 +0,035
> 120 do 180	0–0,100	+0,085 +0,245	0 +0,040

Odporność chemiczna

Łożyska ślizgowe iglidur® J są odporne na rozcieńczone zasady i bardzo słabe kwasy, a także paliwa i wszelkiego rodzaju smary. Niska absorpcja wilgoci pozwala również na stosowanie w środowiskach mokrych lub wilgotnych. Łożyska ślizgowe iglidur® J są odporne na popularne środki czyszczące stosowane w przemyśle spożywczym.
