Moduł obrotowy CRM

Moduł obrotowy – kąt obrotu do 6480 °

Nowy moduł obrotowy CRM jest lżejszy i bardziej kompaktowy niż na przykład statyczne rynny prowadzące. Umożliwia kąty obrotu do 6480° przy minimalnej przestrzeni montażowej. Możliwe jest prowadzenie różnych typów kabli (zasilających, sygnałowych, światłowodowych, pneumatycznych, olejowych). Nie ma potrzeby stosowania podatnych na zakłócenia i nieelastycznych przepustów obrotowych, a instalacja jest prosta i gotowa do montażu.

Możliwe obszary zastosowań:

  • Ogólna inżynieria mechaniczna i zakładowa
  • Systemy produkcyjne / transport materiałów
  • Obrabiarki
  • Roboty przemysłowe
  • Technologia medyczna
  • Elektrownie wiatrowe
  • Przejażdżki rozrywkowe / parki rozrywki
  • Teleskopy/anteny satelitarne
Poproś o konsultację dotyczącą projektu
Technologia w górę

Technika w górę

  • Brak pierścienia ślizgowego: może być wyposażony w dowolny typ kabla
    (zasilanie, dane, powietrze lub płyny)
  • Może być również montowany z przewodami falistymi
  • Mała przestrzeń montażowa, bardzo płaska
  • Kąt obrotu do 6480° (w zależności od systemu)
  • Odporność na zachlapanie dzięki bezprzerwowemu
    prowadzenie
Koszty w dół

Zmniejszenie kosztów

  • Opłacalność w przypadku naprawy (możliwa wymiana poszczególnych
    komponentów)
  • Możliwość dostosowania do rozwoju technologicznego poprzez
    prostą wymianę używanych kabli
Udowodnione

Dowody

Zrównoważony rozwój

zrównoważony rozwój

  • Brak dodatkowych elementów miedzianych
    w systemie (z wyjątkiem miedzi przewodowej) Części są wielokrotnego użytku
  • Mniejsze zapotrzebowanie na surowce dzięki opcji częściowej naprawy zamiast całkowitej wymiany
  • Zleć recykling łańcucha energetycznego lub uchwytu kablowego na koniec
    cyklu życia w ramach programu recyklingu igus® Chainge®. Niezależnie od producenta. Otrzymasz na to kupon: program chainge®
  • igus® wspiera gospodarkę o obiegu zamkniętym tworzyw sztucznych i inwestuje w recykling chemiczny.

Dane techniczne

3 rozmiary: W zależności od średnicy kabla

Nr katalogowy

Średnica kabla

Kąt obrotu

Wymagana długość kabla Moduł obrotowy

CRM.250.08.01

5 mm - 8 mm

6480°

4,5 m

CRM.250.11.01

8 mm - 11 mm

4320°

3,3 m

CRM.250.15.01

11 mm - 15 mm

2160°

2,4 m

Całkowita długość kabla: Długość kabla moduł obrotowy + występ FP (źródło połączenia)

Przykład: CRM.250.11.01 ➔ Całkowita długość kabla: 3,3 m + 5 m (występ FP) = 8,3 metra

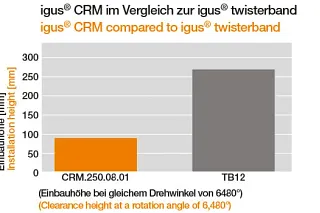

Test: moduł obrotowy CRM i wysokość wbudowania twisterband TB12

Test: wysokość wbudowania

igus® porównał moduł obrotowy CRM i twisterband w swoim największym laboratorium testowym w branży. Obie serie zostały ocenione pod względem wysokości prześwitu przy tym samym kącie obrotu wynoszącym 6480°

Wynik: W porównaniu z opaską twisterband, moduł obrotowy CRM wymaga mniejszej wysokości prześwitu przy tym samym kącie obrotu 6480°. Wysokość prześwitu modułu obrotowego wynosi ok. 99 mm, a modułu twisterband TB12 ok. 260 mm.

Przykład zastosowania z modułami obrotowymi

Łożysko mostkowe

Moduł obrotowy igus® 540° jest stosowany we wnętrzu łożyska mostu w celu realizacji ruchów obrotowych.

Przykład zastosowania modułu obrotowego
