Niezawodna ochrona: prowadnik kablowy w przemyśle przetwórczym

• Co było potrzebne: łańcuch energetyczny, kable
• Wymagania: zasilanie w bardzo zapylonym środowisku, ochrona przed trocinami i wiórami aluminiowymi, zoptymalizowana konserwacja
• Produkty: seria e-chain® R2.40, R2i.48, TRE.40
  chainflex® kabel sterujący CF880, kabel danych CF240
• Przemysł: Przemysł przetwórczy, drewno & aluminium
• Sukces dla klienta: igus®® -prowadnik i -przewód gwarantują bezproblemową ciągłą pracę, redukcję zużycia tworzyw sztucznych, wydłużenie żywotności produktu na wiele lat.

Zastosowanie:

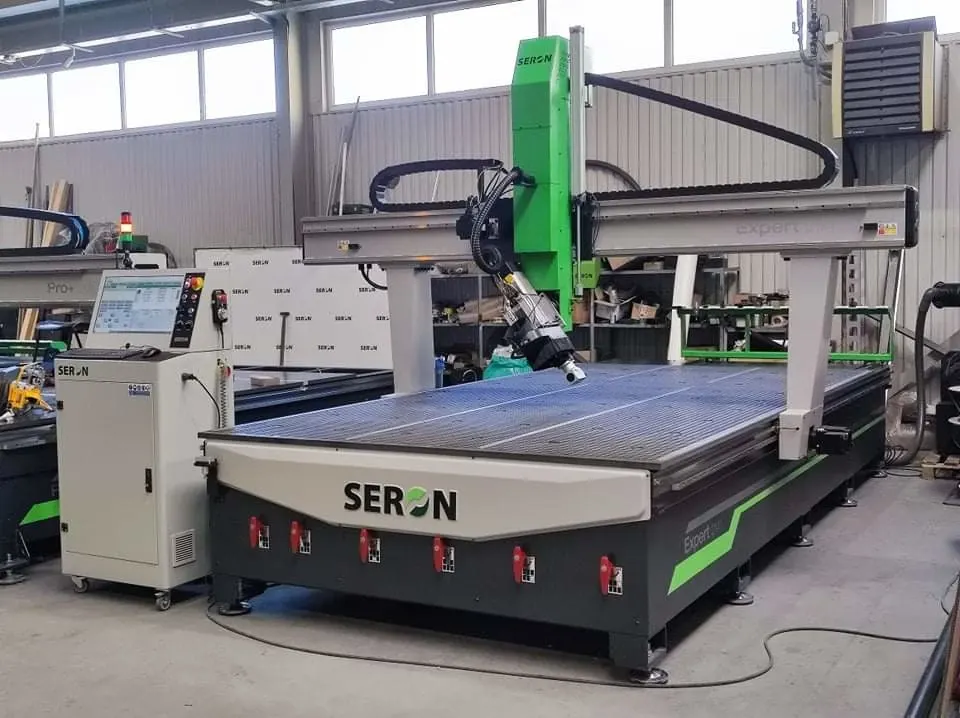

Centrum obróbcze jest 4-osiową obrabiarką. Służy do obróbki drewnianych belek do budowy pergoli i zadaszeń.

Drewniane belki są mocowane na wyspach próżniowych, a po obu stronach frezowany jest rowek. Element konstrukcyjny w kształcie jaskółczego ogona jest wytwarzany od przodu za pomocą frezu do formowania zamocowanego pod kątem. Obszar roboczy stołu siatkowego (próżniowego) wynosi 2100 x 4100 mm. Bloki Schmalz umożliwiają pracę z obrotowym elektrowrzecionem i jednostką do obróbki kątowej w osi Z o długości 500 mm. Napędy OMRON o mocy 1,5 kW umożliwiają szybką pracę z wysoką dynamiką. Zastosowano pompę próżniową o mocy 7,5 kW. Magazyn narzędzi i elektrowrzeciono ATC umożliwiają wykonywanie obszernych programów na stole o wymiarach 2.100 x 4.100 mm. Indeksowana oś C umożliwia zastosowanie jednostki kątowej. System sterowania z dynamiczną analizą ścieżki pozwala na prędkość do 100 m/min. i przyspieszenie do 10 m/s².

Nasz klient współpracował bezpośrednio z naszymi ekspertami na wczesnym etapie, aby opracować najlepsze możliwe rozwiązanie. Wybrano zamknięte rury energetyczne z serii R2.40 i R2i.48, które niezawodnie chronią prowadzone kable przed uszkodzeniami mechanicznymi powodowanymi przez wióry aluminiowe. Łańcuch energetyczny triflex® z serii TRE.40 zapewnia szybką wymianę kabli w przypadku konserwacji i oferuje bezpieczne prowadzenie w czwartej osi w ruchu 3D dzięki wysokiej wytrzymałości na skręcanie. System jest wyposażony w kable chainflex® z serii CF240 i CF880, które gwarantują bezawaryjną pracę ciągłą. Jakość ekranowania kabli sygnałowych eliminuje ryzyko zakłóceń pomimo bardzo dynamicznych ruchów na wszystkich osiach maszyny. Dzięki zastosowaniu produktów najbardziej odpowiednich do danego zastosowania, wydłużony został okres eksploatacji. Komponenty muszą być wymieniane znacznie rzadziej, ponieważ zużycie tworzyw sztucznych zostało znacznie zmniejszone.
