drylin® SHT – konstrukcja i obliczanie
POZIOME
drylin®® -wrzecionowe jednostki liniowe zostały opracowane do regulacji pozycjonowania wszelkiego rodzaju. Regulacja liniowa jest realizowana za pomocą gwintów trapezowych o różnych rozmiarach lub za pomocą śrub pociągowych o wysokiej spirali, które mogą być napędzane ręcznie lub silnikiem. Maksymalna prędkość przesuwu wynosi do 1 m/min, w zależności od gwintu i obciążenia.
Przydatność jednostek liniowych wrzeciona do danego zastosowania można sprawdzić za pomocą poniższego wykresu.
Następujące rozmiary gwintów trapezowych są instalowane we wrzecionowych tabelach liniowych serii SHT:
- TR 10x2: SHT-12, SHTC-12, SHTP-12, SLW-1040
- TR 14x4: SLW-1660
- TR 18x4: SHT-20, SHTC-20, SLW-2080
- TR 24x5: SHT-30, SHTC-30
- TR 26x5: SHTC-40
- TR 30x6: SHTC-50

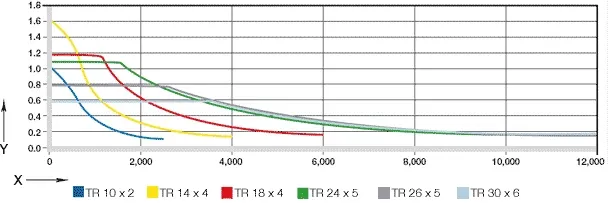

maks. Prędkość posuwu [m/min.]
X = obciążenie centryczne w poziomej pozycji montażowej [N]
Y = prędkość posuwu [m/min.]

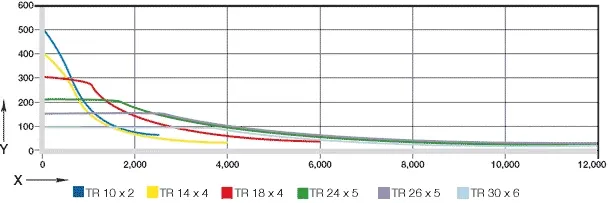

maks. Prędkość wrzeciona [rpm]
X = obciążenie centryczne w poziomej pozycji montażowej [N]
Y = prędkość obrotowa wrzeciona [Upm]

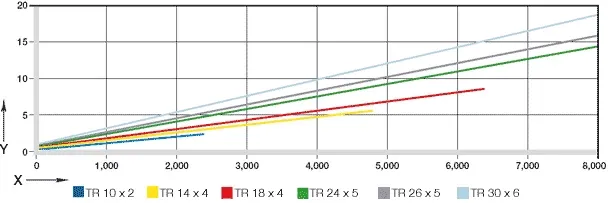

maks. Moment obrotowy napędu [Nm]
X = obciążenie centryczne w poziomej pozycji montażowej [N]
Y = wymagany maks. Silnik napędowy. [Nm]
