Moduł liniowy SHT-FF z szybkozłączem

Szybkie i precyzyjne pozycjonowanie

Moduły liniowe SHT-FF z mechanizmem szybkiego zwalniania oferują połączenie precyzyjnego pozycjonowania i szybkiej regulacji ręcznej.

  • Wersja aluminiowa
  • Do szybkiej regulacji formatu
  • Dołączony hamulec samoblokujący
  • Dowolnie wybierane długości skoku
  • Zalecane tylko do zastosowań poziomych
  • Maks. stat. Obciążenie osiowe 200 N (pozioma pozycja montażowa)
  • maks. dyn. obciążenie osiowe 50 N
Moduł liniowy z szybkozłączem

naciśnij➔ rozłącz➔ przesuń ręcznie➔ włącz➔ regulacja precyzyjna

Usługi produktowe

Pobierz dane katalogowe

Katalog

Bezpłatny wyciąg z katalogu ze wszystkimi danymi technicznymi dla tej gamy produktów.

Pobierz teraz wyciąg z katalogu

Zapytaj o wycenę

Zapytanie o produkt

Jesteś zainteresowany spersonalizowaną ofertą? Zostaw nam wiadomość!

Wyślij zapytanie teraz

Darmowy konfigurator online

Konfigurator online

Samodzielna konfiguracja poszczególnych modułów liniowych z dokładnością co do milimetra. Bez rejestracji.

Przejdź do konfiguratora technologii napędowej

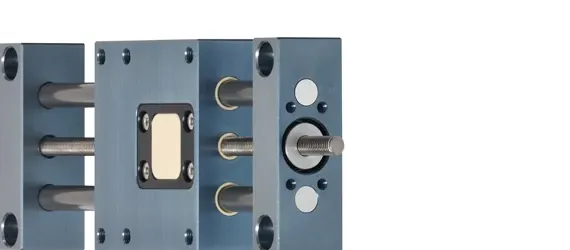

SHT-FF-08

Moduł liniowy SHT-FF z szybkozłączem
  • Długość suwaka: 65 mm
  • Maksymalna długość skoku: 300 mm
  • Średnica wału: 8 mm
  • SHT-08: maks. obciążenie osiowe: 50 N (pozioma pozycja montażowa)

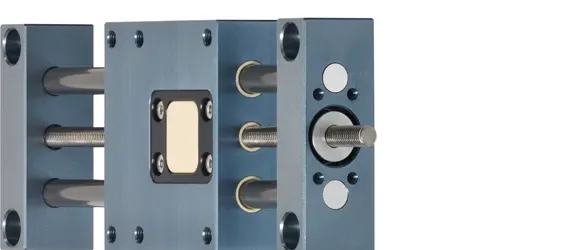

SHT-FF-12

Moduł liniowy SHT-FF z szybkozłączem
  • Długość suwaka: 85 mm
  • Maksymalna długość skoku: 750 mm
  • Średnica wału: 12 mm
  • SHT-12: maks. obciążenie osiowe: 200 N (pozioma pozycja montażowa)

Wyjątkowo lekki moduł liniowy z szybkozłączem

Lekki moduł liniowy SHTP-FF z polimeru iglidur

SHTP-FF w lekkiej, całkowicie plastikowej konstrukcji
Moduł liniowy SHTP z mechanizmem szybkiego zwalniania ma wszystkie zalety wersji aluminiowych, ale jest znacznie lżejszy dzięki plastikowej konstrukcji prowadnic i poprzeczek. Moduł liniowy o długości skoku 100 mm waży zaledwie 0,35 kg.

  • Szczególnie lekka konstrukcja
  • Dowolnie wybierane długości skoku
  • Zalecane tylko do zastosowań poziomych
  • Maks. stat. Obciążenie osiowe 200 N
  • Maks. dynam. obciążenie osiowe 50 N

Rysunki techniczne

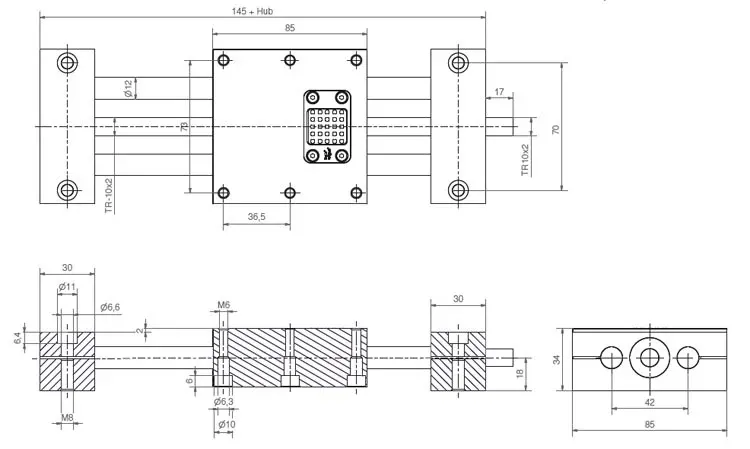

Moduł liniowy SHT-FF z szybkozłączem
Moduł liniowy SHT-FF z szybkozłączem

Moduł liniowy SHT-FF

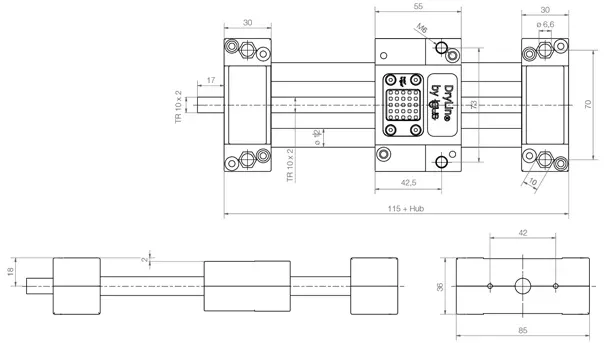

SHTP-FF
SHTP-FF

Moduł liniowy SHTP-FF

Moduły liniowe drylin® za jednym kliknięciem ...

Sklep z modułami liniowymi

...Zamów gotowe do podłączenia moduły liniowe o długości skoku 250 i 500 mm w sklepie internetowym.

  • Z napędem wrzecionowym lub paskiem zębatym
  • Każdy system w 2 zdefiniowanych długościach skoku
  • Elastyczny z czopem napędowym do obsługi ręcznej i elektrycznej Gotowy do montażu z zaciskiem wrzeciona, wskaźnikiem położenia i pokrętłem ręcznym do szybkiej, powtarzalnej regulacji
  • Bez czasochłonnego wyszukiwania i montażu
  • Zmniejszony wysiłek projektowy dzięki plikom .pdf i CAD dostępnym w sklepie internetowym
