Gotowe do montażu stoły krzyżowe drylin® SLW

Szybka dostawa, ekonomiczne i dostosowane do indywidualnych potrzeb

Dzięki modułom liniowym można precyzyjnie dopasować pozycję na powierzchni roboczej. Dzięki stołom krzyżowym drylin® SLW staje się to teraz łatwiejsze. Firma igus opracowała gotowe do montażu stoły krzyżowe, odpowiednie dla wybranej powierzchni roboczej.

Tylko 1 jednostka dla dwóch kierunków regulacji
Dla powierzchni roboczej o rozmiarach do 500 mm x 500 mm
Takie same długości skoku dla indywidualnych konfiguracji
Akcesoria zostaną dostarczone w tym samym czasie

Stoły krzyżowe SLW są dostępne w 4 rozmiarach. Komponenty z systemu liniowego drylin® W są używane jako prowadnice liniowe.

Technologia w górę

Stabilna skrętnie regulacja w dwóch kierunkach
Do wyboru ta sama długość skoku lub indywidualne długości, samohamowne dzięki trapezowemu gwintowi
Szybka, płynna praca dzięki wielozwojnemu gwintowi dryspin®
Regulacja luzu i naprężenie wstępne (opcjonalne)

Koszty w dół

Mniejszy wysiłek podczas konstrukcji dzięki dostawie pojedynczego modułu liniowego dla obu ustawień w formie gotowej do montażu
Prowadnica liniowa z systemu liniowego drylin® W
Prosta konfiguracja obejmująca zacisk śrubowy, wskaźnik położenia i korbę

Dowód

Stosunek powierzchni (wysokość montażowa/powierzchnia robocza) zawsze ≤ 2
Przetestowany dla obszarów roboczych 500 mm x 500 mm: gwint trapezowy TR14x4 (SLW-XY-1660), dynamiczne obciążenie osiowe 500 N, długość skoku 200 mm, przesuw 0,4 m/min, szybkość 100 obr./min, minimalna żywotność wynosząca 62863 podwójnych cykli

Odnawialność

Pozycjonowanie w dwóch kierunkach za pomocą jednego modułu zamiast dwóch
Bezsmarowe, czyste, bezobsługowe
Dowiedz się więcej na temat odnawialności w igus: Plastic2Oil

Bezsmarowy

Cicha praca

Niekorodujące

Regulacja formatu

Odporne na temperatury do +150 °C

Ekonomiczne

Dane techniczne i wymiary [mm]

Nr art.	Maks. długość skoku [mm]	A -0,3 [mm]	H [mm]	E1 ±0,15 [mm]	E2 ±0,15 [mm]	Długość podstawy lx [mm]	Długość podstawy ly [mm]	f [mm]	lt [mm]	tk ±0,1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	150	54	38	40	45	94	94	1,5	20	9	7	-	6
SLW-XY-0660	300	85	38	71	76	125	125	1,5	20	11	6,6	-	8
SLW-XY-1040	300	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1040-PL ⁽¹⁾	300	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1080	300	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
SLW-XY-1080-PL ⁽¹⁾	300	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
SLW-XY-1660	400	104	72,5	84	86	154	154	1,5	25	15	9	-	8,6
SLW-XY-2080	500	134	82	116	116	190	190	1,5	28	15	8,6	-	8,6

Wiecej informacji na temat wybranego artykulu:

3D CAD

Zamówienie próbki

PDF

Zapytanie o cene

myCatalog

(1) Wstępne obciążenie

Nr art.	sg	d [mm]	T	l1 [mm]	d1 standard	d1 alternatywa	l2 [mm]	d2 standard	d2 alternatywa	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	5	M8	15	M8	M8	15	M8		9,5	28,5	18,4	na zapytanie
SLW-XY-0660	M4	5	Tr08x1,5	15		Tr08x1.5	15		-	9,5	28,5	19	na zapytanie
SLW-XY-1040	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	na zapytanie
SLW-XY-1040-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	na zapytanie
SLW-XY-1080	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	na zapytanie
SLW-XY-1080-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	na zapytanie
SLW-XY-1660	M8	16	M8	20	TR14x4	8h9	20	8h9	8h9	18,5	54	35,5	na zapytanie
SLW-XY-2080	M8	20	M8	26	12h9		26	12h9		23	59	36	na zapytanie

Wiecej informacji na temat wybranego artykulu:

3D CAD

Zamówienie próbki

PDF

Zapytanie o cene

myCatalog

(1) Wstępne obciążenie

Rysunek techniczny stołów krzyżowych SLW

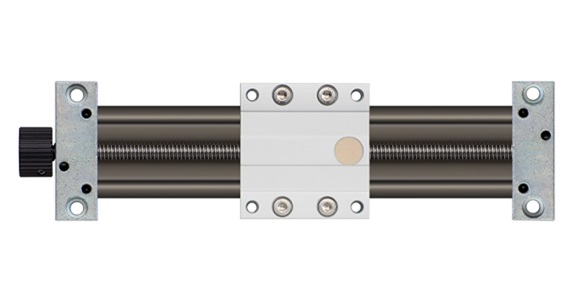

Przetestuj zalety systemu modułów liniowych SLW

Bezpłatna próbka na Twoim biurku

Jednostki liniowe igus SLW ze śrubą pociągową są oparte na liniowym systemie drylin W, a także na bezobsługowych i samosmarujących, wysoko wydajnych polimerach na dry-tech. Smary stałe są częścią materiału łożyska, dzięki czemu osie liniowe i moduł liniowy nadają się do pracy na sucho, tzn. nie wymagają konserwacji przez cały okres użytkowania. Przekonaj się sam, poproś o bezpłatną próbkę od nas.

Zapytaj o bezpłatną próbkę modułu liniowego SLW
