Rzut okiem na osie liniowe: właściwy napęd dla Twojego systemu



Technika napędowa drylin składa się z szerokiej gamy produktów, od lekkich osi liniowych wykonanych z polimeru po rozwiązania całkowicie ze stali nierdzewnej; działają bez użycia zewnętrznych smarów. Ruch osi liniowych realizowany jest za pomocą śrub pociągowych, pasów zębatych lub listw zębatych. igus oferuje klientom odpowiednie rozwiązania dla najbardziej indywidualnych zastosowań. We wszystkich systemach długość skoku jest dowolnie określana, a napęd jednostek liniowych może być realizowany za pomocą opcjonalnie dostępnego wyposażenia w postaci pokręteł lub różnych silników. Stoły pozycjonujące napędzane śrubami pociągowymi są preferowanym wyborem do zastosowań z dużymi siłami ścinania osiowego, które jednocześnie wymagają najwyższej precyzji.

We wszystkich modelach, moduły liniowe mogą być wyposażone w śruby pociągowe z gwintem trapezowym lub wielozwojnym.  Osie liniowe z napędami z paskiem zębatym są przeznaczone do długich przesuwów i największych prędkości w zastosowaniach o wysokiej powtarzalności i krótkich czasach cyklu.

 Jednostki liniowe w przypadku dużych prędkości i długich przesuwów z bezpośrednim przenoszeniem mocy przez listwę zębatą oferują dodatkową korzyść polegającą na tym, że na jednej prowadnicy może poruszać się wiele wózków niezależnie i bez luzów.

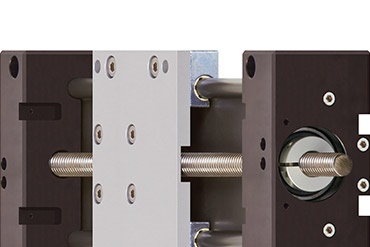

Napędy liniowe ze śrubą pociągową

Napędy liniowe ze śrubą pociągową

  • Ekonomiczne i precyzyjne regulowanie formatu

Napędy liniowe ze śrubą pociągową
Osie liniowe z napędem z paskiem zębatym

Napędy liniowe ze śrubą pociągową

  • Bardzo wydajny ze względu na niską bezwładność

Osie liniowe z napędem z paskiem zębatym
Osie wysięgnika

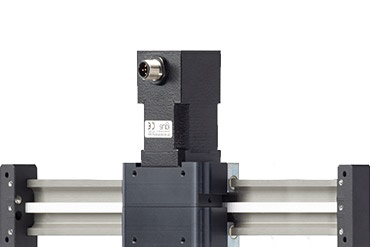

Lekka oś wysięgnika

  • Maksymalna precyzja nawet przy długich skokach

Osie wysięgnika

Napęd ze śrubą pociągową: zalety i wady

Kiedy stosować?

  • Do regulacji formatu
  • W ekstremalnych środowiskach pracy
  • Gdy wymagane jest ekonomiczne, gotowe do montażu rozwiązanie
  • Gdy wymagana jest odporność na korozję
  • Gdy wymagana jest cicha praca

Kiedy nie stosować?

  • Gdy potrzebujemy poruszać duże obciążenia przy wysokiej dynamice ruchu
  • Gdy wymagana jest dokładność pozycjonowania 0,1 mm
  • Gdy wymagana jest wysoka wydajność podczas pracy ciągłej

Struktura osi śruby pociągowej igus

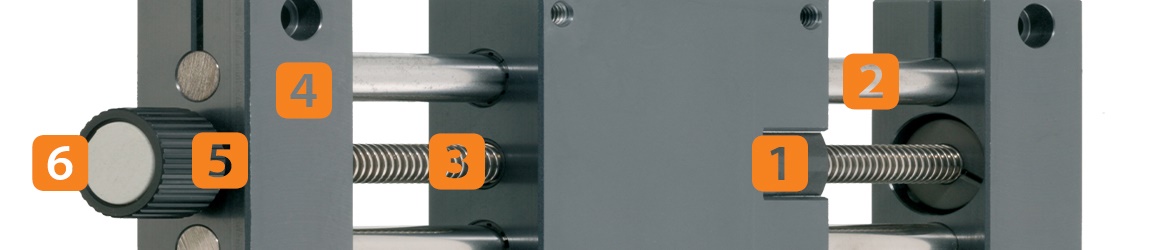

Przekrój osi śruby pociągowej igus

1

 Bezsmarowe dzięki polimerowym łożyskom i nakrętkom

2

 3 materiały wałów

3

 8 rozmiarów śrub trapezowych, 4 rozmiary śrub wielozwojnych

4

 Korpus wykonany ze stali nierdzewnej, aluminium, stopu cynku lub tworzywa sztucznego

5

 Śruba pociągowa obrobiona zgodnie z rysunkiem, zatoczona lub nieobrobiona

6

 Dostępne akcesoria


Napęd z paskiem zębatym: zalety i wady

Kiedy stosować?

  • Do szybkiego pozycjonowanie małych obciążeń
  • Dla niskoprofilowej struktury
  • Do cichej i ciągłej pracy
  • Możliwość stosowania pod wodą z paskiem w wersji UW
  • W wersji podstawowej jako ekonomiczne rozwiązanie

Kiedy nie stosować?

  • Gdy trzeba przenosić duże obciążenia z dużą prędkością
  • Gdy wymagana jest dokładność pozycjonowania 0,1 mm

Struktura osi paska zębatego igus

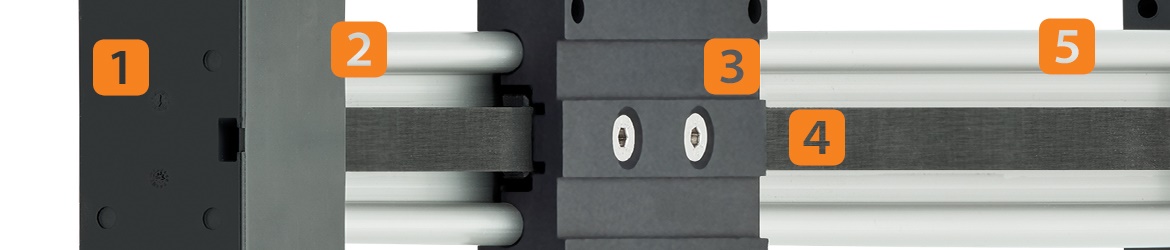

Przekrój osi paska zębatego od igus

1

 Podpory końcowe z łożyskiem kulkowym

2

 Bezsmarowa prowadnica liniowa z polimerowymi łożyskami ślizgowymi

3

 Różne długości wózków

4

 Pasek zębaty z poliuretanu (PU) lub neoprenu

5

 Twardo anodowane aluminium


Napęd liniowy z listwą zębatą: zalety i wady

Kiedy stosować?

  • Aplikacje pick and place o wysokiej dynamice
  • Dla zwartej struktury aplikacji
  • Jako oś Z w robotach kartezjańskich

Kiedy nie stosować?

  • Wysokie obciążenia
  • Samohamowność
  • Obszary aplikacji wypełnione brudem

Struktura osi listwy zębatej igus (oś Z)

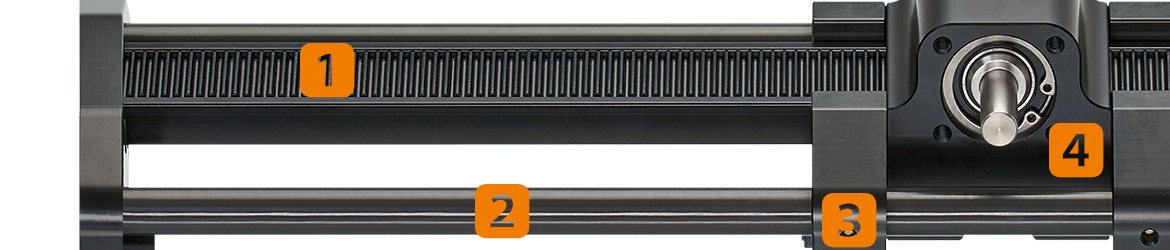

Przekrój osi listwy zębatej od igus

1

 Bezpośrednie przeniesienie napędu poprzez listwę zębatą

2

 Sztywność skrętna dzięki wydrążonemu, aluminiowemu wałowi drylin AWMR

3

 Bezsmarowe i bezobsługowe dzięki wkładkom liniowym drylin R

4

 Dynamiczna masa (0,9 kg) umożliwia szybkie działanie

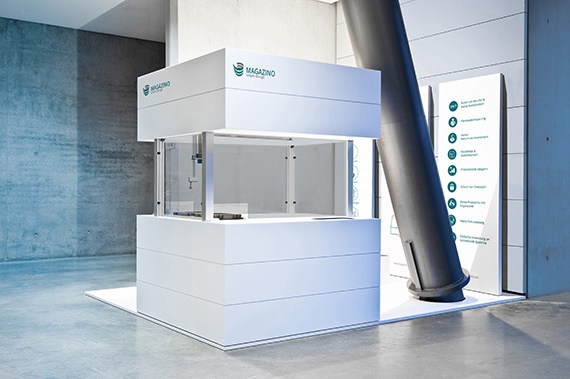

Przykłady aplikacji klientów
