Suwnice kontenerowe - bezawaryjne i przyszłościowe dzięki inteligentnym łańcuchom energetycznym

• Co było potrzebne: Trwale bezpieczna prowadnica kabli energetycznych i danych do wózka na mostach suwnicy
• Wymagania: Nadaje się do jazdy na odległość prawie 70 m, wysokie obciążenia, odporny na warunki atmosferyczne i promieniowanie UV, bezkorozyjny, wysoka żywotność przy najniższej możliwej konserwacji
• Przemysł: Dźwigi, dźwigi portowe
• Sukces dla klienta: Dzięki naszemu łańcuchowi energetycznemu z rolkami serii P4.1, wyposażonemu w kable chainflex i inteligentne czujniki z tworzyw sztucznych, żurawie szynowo-ładunkowe są wyposażone w kompletny pakiet, który zapewnia wysoki poziom bezpieczeństwa i przewidywalności, aby zapobiec uszkodzeniom i wysokim kosztom następczym. Począwszy od różnych, doskonale zharmonizowanych komponentów, a skończywszy na uprzęży, montażu i oprogramowaniu: Eurogate jest niezwykle zadowolona z kompleksowej obsługi świadczonej przez igus.

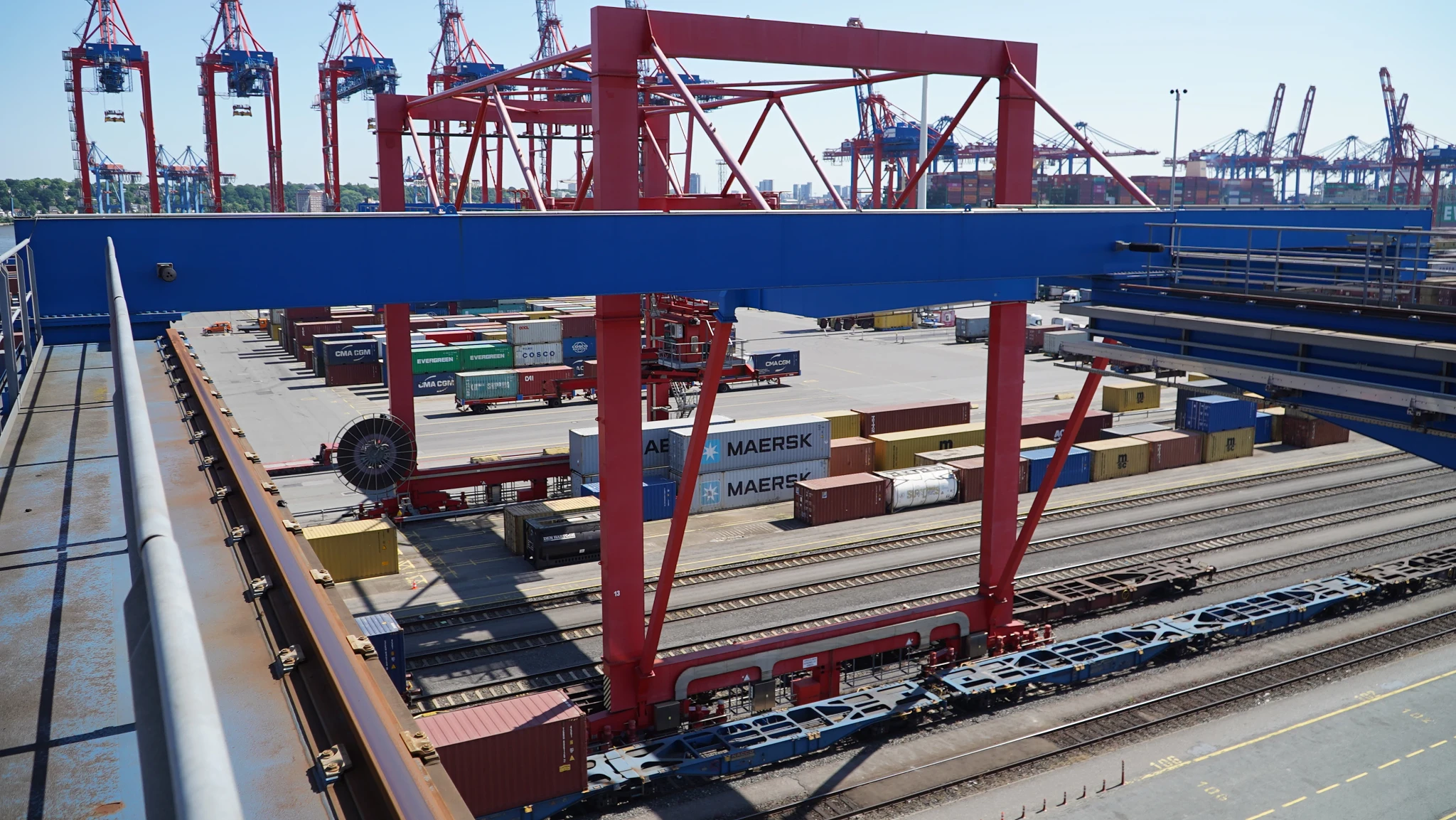

Terminal kontenerowy Eurogate w Hamburgu charakteryzuje się wysoką dynamiką. Coraz dłuższe dystanse, większa dynamika, ekstremalne obciążenia, zero awarii: wymagania stawiane systemom dźwigowym są wysokie. Prawie 30-metrowe suwnice kolejowe w intermodalnym terminalu kolejowym przenoszą kontenery o wadze do 40 ton - przez całą dobę. Aby zapewnić ich wydajną i bezawaryjną pracę oraz zagwarantować wysokie wskaźniki produktywności, wymagany jest system łańcuchów energetycznych, który bezpiecznie prowadzi kable energetyczne i kable danych wózka na mostach suwnicy.

Łańcuchy muszą nie tylko wytrzymać duże obciążenia podczas jazdy na odległość prawie 70 metrów, ale także wszystkie warunki pogodowe i promienie UV, ponieważ znajdują się na zewnątrz suwnicy. Zespół Eurogate Technical Services GmbH, który jest odpowiedzialny za stałą i niezawodną dostępność całej technologii portowej, szukał zatem rozwiązania, które zapewni długą żywotność i zapobiegnie nieplanowanym przestojom. Cel: łańcuch energetyczny powinien być wymieniany tylko raz w całym okresie eksploatacji żurawia.

Długą żywotność i krótkie przestoje można również osiągnąć poprzez regularną konserwację. Jednak w tym przypadku jest to wyzwanie: ze względu na wysokie wykorzystanie żurawia, łańcuchy energetyczne rzadko są dostępne do ręcznych inspekcji. Firma Eurogate poszukiwała zatem inteligentnego systemu monitorowania, który zapewniałby wczesne ostrzeganie o awariach i ułatwiał planowanie prac konserwacyjnych.

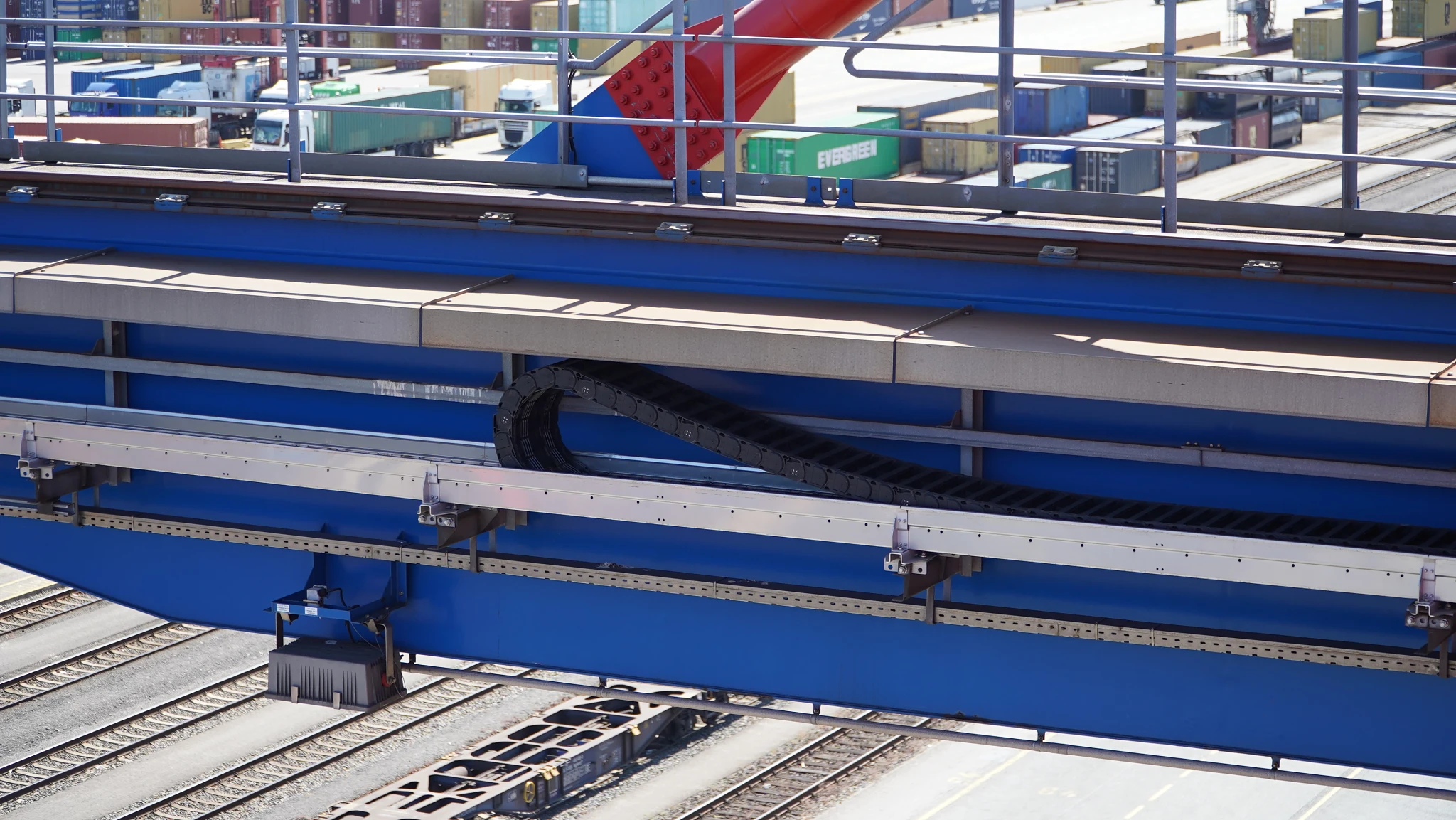

Odpowiedzią na to wyzwanie są rolkowe łańcuchy energetyczne igus wykonane z trybologicznie zoptymalizowanego tworzywa sztucznego, które zostało specjalnie opracowane do ciężkich zastosowań z długimi skokami. Pierwsze dwa żurawie zostały wyposażone w serię 4040RHD, a pozostałe w nowszą generację P4.1. Łańcuchy są odporne na wodę morską i promieniowanie UV i mogą obsługiwać długie odcinki o długości ponad 1000 metrów i prędkości ponad 5 m/s. Przesunięcie między górną i dolną prowadnicą pozwala plastikowym rolkom poruszać się obok siebie, co umożliwia wyjątkowo płynną pracę i zmniejsza współczynnik tarcia oraz moc napędu. Dodatkowo wyposażone w różne wysoce elastyczne przewody chainflex, systemy łańcuchów energetycznych zostały dostarczone przez zespół igus oraz zmontowane i zainstalowane na miejscu.

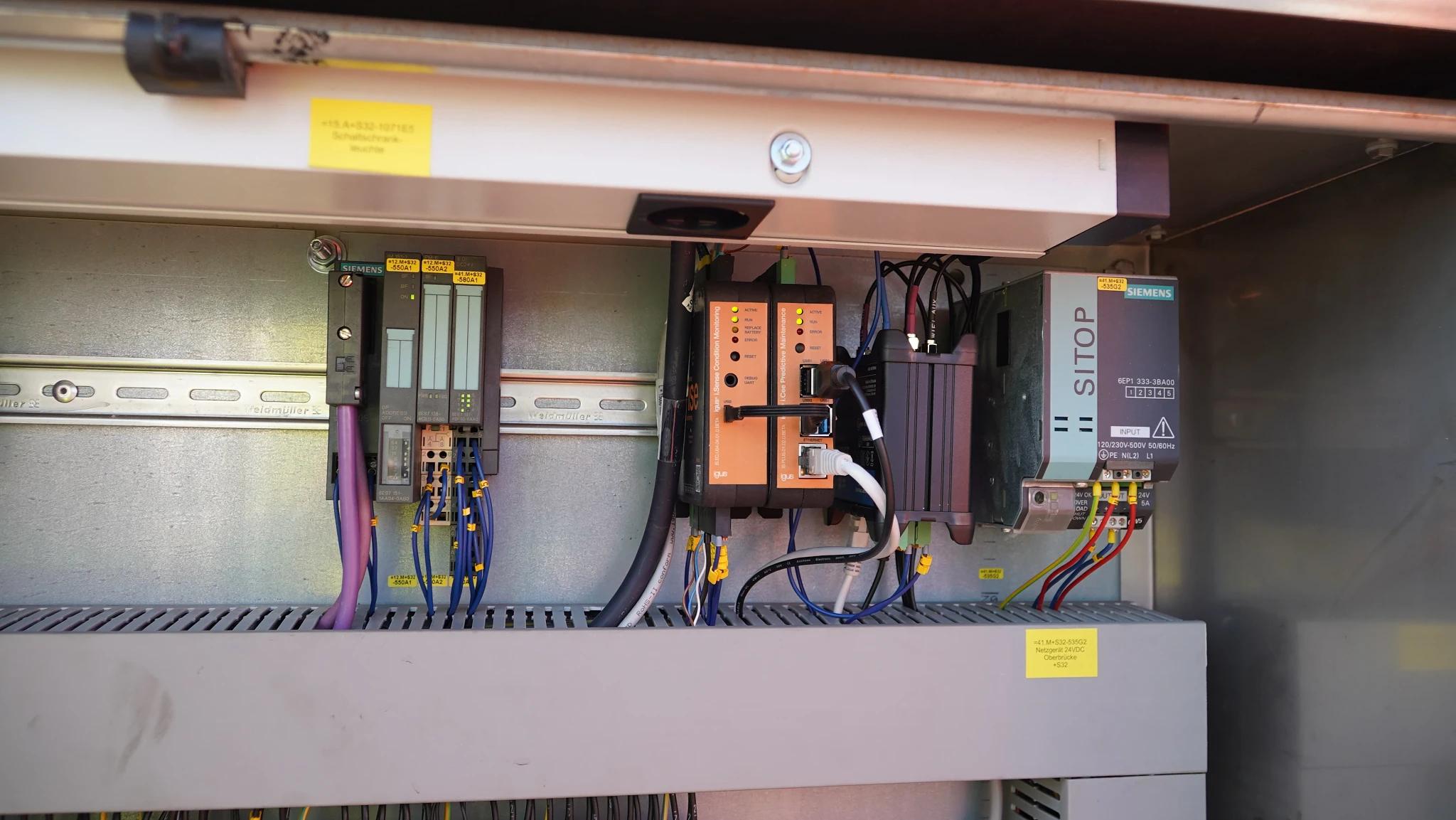

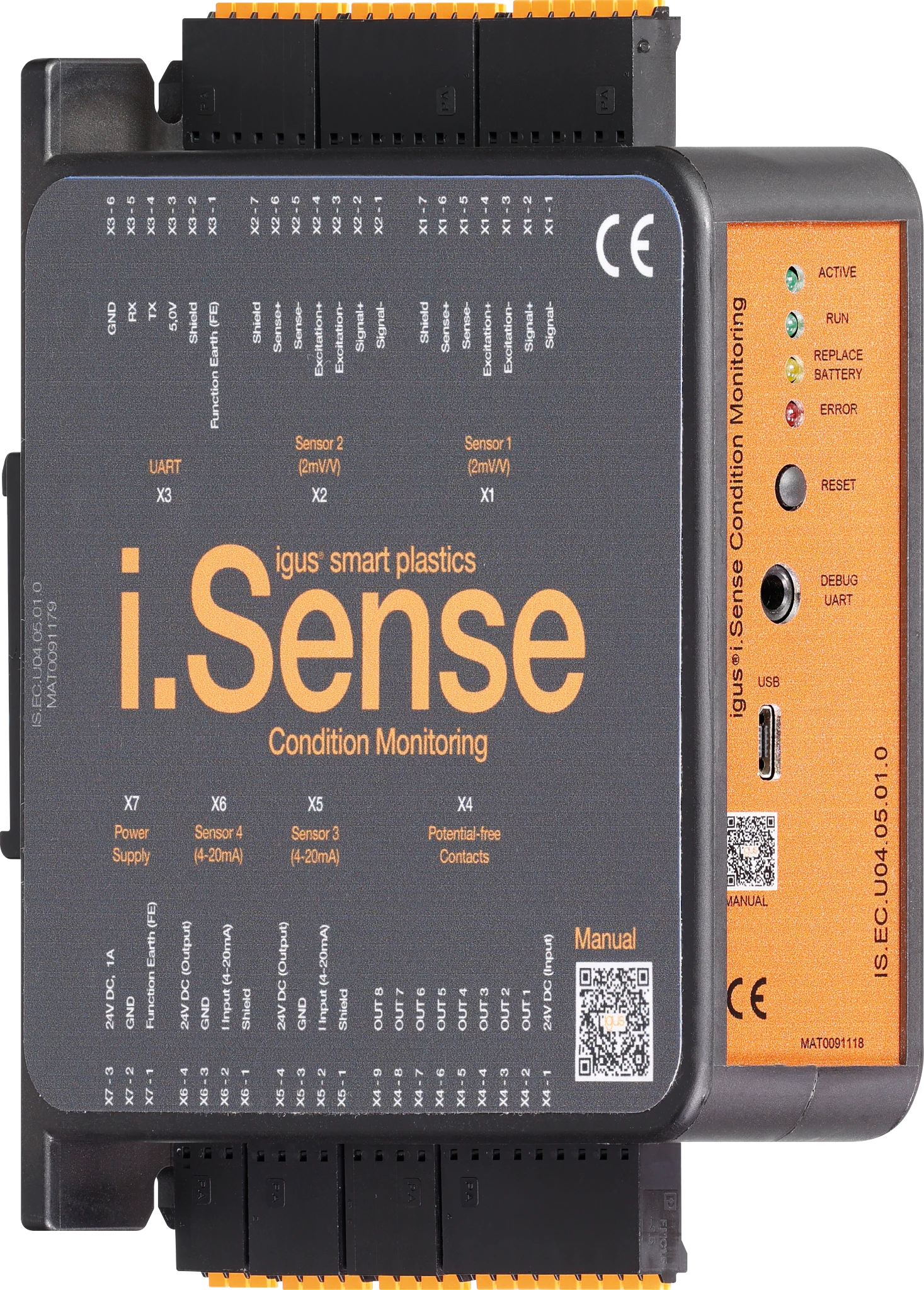

Kolejny produkt igus zapewnia maksymalną niezawodność systemów dźwigowych: inteligentne tworzywa sztuczne. Są to inteligentne moduły czujników, które umożliwiają monitorowanie stanu w czasie rzeczywistym(i. Sense) i konserwacjępredykcyjną(i.Cee) łańcucha energetycznego. W suwnicach szynowych stosowane są różne systemy, które są podłączone bezpośrednio do systemu sterowania:

• i.Sense EC.P monitoruje siły pchające/ciągnące

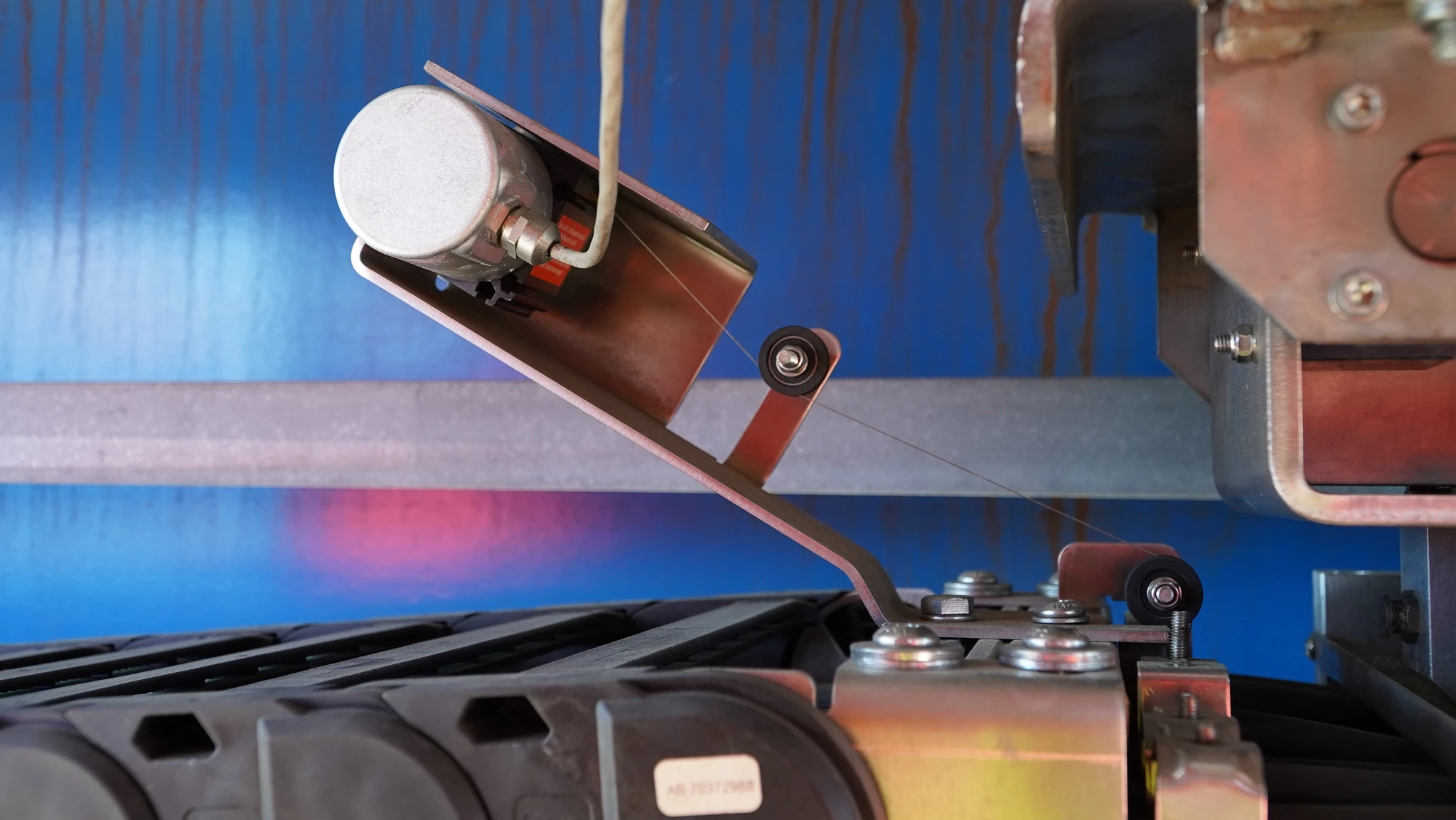

• i.Sense EC.B identyfikuje zerwanie łańcucha na wczesnym etapie
• i.Sense CF.P monitoruje siły rozciągające

na kablu określony pozostały okres

użytkowania Firma Eurogate jest zadowolona, że wdrożenie systemów monitorowania w systemie sterowania suwnicą odbyło się szybko. Ponadto firma igus zorganizowała specjalny kurs szkoleniowy w zakresie e-przewodów i inteligentnych tworzyw sztucznych dla zespołu konserwacyjnego firmy. Od tego czasu system działa sprawnie.
