Ogólne informacje na temat produktów drylin® E – „E” jak elektryczny

Wyszukiwarka produktów oraz kalkulator żywotności drylin® E

Po wybraniu parametrów zastosowania wyszukiwarka produktów wyświetla przegląd pasujących stołów liniowych i silników. Wyszukiwarka produktów oblicza indywidualną cenę osi liniowej oraz obciążenie silnika i przewidywaną żywotność w cyklach pracy. Za pomocą kilku kliknięć możesz skonfigurować kompletną oś liniową z silnikiem, przewodem zasilania i elementami montażowymi.


Show full size
Program dostawy:
System sterowania silnikiem D1

System sterowania silnikiem drylin® E D1

System sterowania silnikiem do wszystkich silników igus®

Do wielu różnych zadań związanych z automatyzacją bez programowania. Do pojedynczych osi lub robotów kartezjańskich przestrzennych oraz robotów typu delta, zintegrowany serwer WWW do wprowadzania danych / brak konieczności instalacji oprogramowania bądź aplikacji; możliwość użytkowania za pomocą komputera klasy PC, tabletu lub smartfonu. Silniki krokowe (ST), prądu stałego (DC) oraz bezszczotkowe (EC) z prądami o natężeniach szczytowych do 21 A oraz wyjściami/wejściami o napięciu 48 V, wejściami analogowymi, CANopen, ModbusTCP do podłączenia do nadrzędnych systemów sterowania, takich jak Siemens lub Beckhoff.

System sterowania silnikiem D3

System sterowania silnikiem drylin® E D3

System sterowania do wszystkich silników prądu stałego (DC) igus®

Prosta automatyzacja bezpośrednio na układzie sterowania bez konieczności stosowania oprogramowania i komputera. Praca w oparciu o czujnik krańcowy lub pobór prądu silnika. Praca w kierunku lewym/prawym oraz regulacja prędkości bezpośrednio na obudowie. Możliwość zamocowania zewnętrznych przełączników/joysticków. Różne tryby pracy, praca w trybie sekwencyjnym lub ciągłym. Różne regulowane rampy przyspieszenia. Zasilanie przez 24 V / 2,5 A.

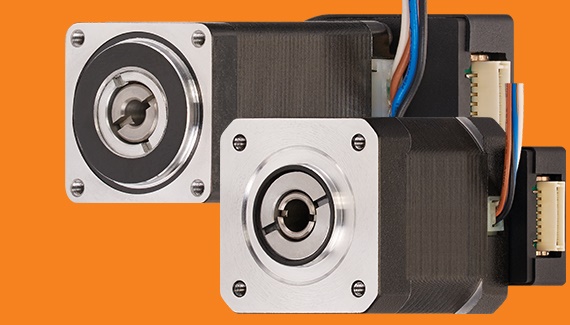

Silnik krokowy NEMA17

drylin® E NEMA 17

Niewielki z wielką mocą

Ten niewielki silnik może zrobić wrażenie dużym momentem obrotowym i prędkością. Niezawodne, szybkie przenoszenie niewielkich ładunków.

Silnik krokowy NEMA23

drylin® E NEMA 23

Najpopularniejszy rozmiar silników krokowych.

Głównymi zaletami są wysoki moment obrotowy i duża prędkość. Ten silnik to najlepszy wybór dla większości zastosowań w średnim przedziale wagowym.

Silnik krokowy NEMA23XL

drylin® E NEMA 23XL

Silnik, rozmiar średni

Zaawansowana wersja typowego modelu NEMA23 o prawie podwojonym momencie obrotowym. Wymiary montażowe są identyczne z NEMA23, może więc być montowany w tym samym miejscu.

Silnik krokowy NEMA34

drylin® E NEMA 34

Zespół napędowy dużych rozmiarów

Do zastosowań z dużym obciążeniem należy używać dużych napędów. Superstruktury pracujące pod dużym obciążeniem lub równoległe dwuszynowe to typowe środowisko pracy.

Silniki wrzecionowe drylin® E

drylin® E – silniki wrzecionowe

Są wykorzystywane w rozwiązaniach samodzielnych dostosowanych do projektów klienta w ograniczonych przestrzeniach instalacyjnych.

Silniki DC – proste obroty

drylin® E – silniki DC

Proste ruchy liniowe mogą być zapewnione przez silniki DC. Silnik może być obracany za pomocą baterii lub prostego zasilacza.

Silnik z enkoderem drylin® E IP65/IP68

drylin® E - NEMA23 IP65 & IP68

Silniki krokowe IP65 (ochrona przed rozbryzgami wody) i IP68 (ochrona przed zatopieniem) idealnie nadają się do zastosowań w mokrych warunkach.

drylin® E - przekładnia do silników krokowych

drylin® E – przekładnia do silników krokowych

Wprowadzanie regulacji formatu w trudnych warunkach lub ruchów skokowych nawet w przypadku mniejszych silników.

Silniki prądu stałego (DC) drylin® z połączeniem wielowypustowym

Silniki prądu stałego (DC) drylin® z połączeniem wielowypustowym

Silniki prądu stałego (DC) drylin® z połączeniem wielowypustowym

Zestawy przyłączeniowe do serwonapędów drylin® E

Zestawy przyłączeniowe do serwonapędów

Zestawy przyłączeniowe do serwonapędów drylin® E

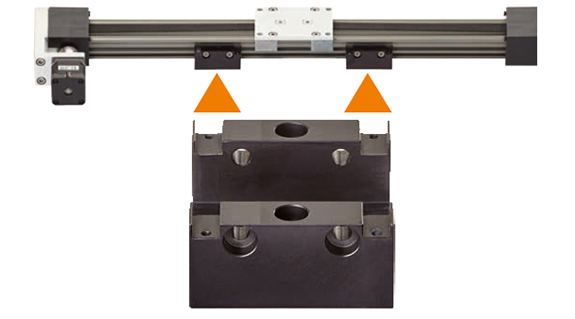

Akcesoria drylin® E

Element dystansowy, kołnierz silnika i przyłącza według odpowiedniej konfiguracji stołu liniowego i silnika.

Akcesoria drylin® E

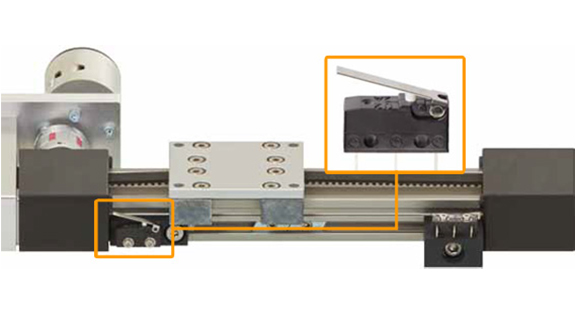

drylin® E – przełącznik końcowy i odniesienia

Przełącznik końcowy i odniesienia zgodny z osią liniową drylin®

drylin® E – przełącznik końcowy i odniesienia

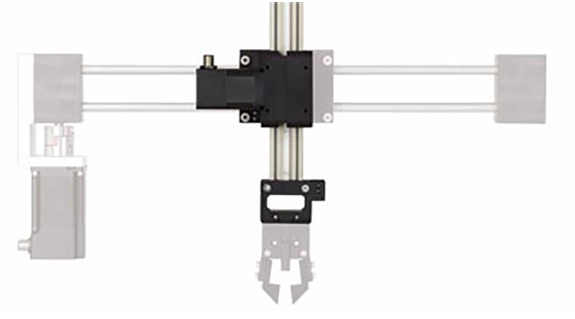

GRW-0630 - wysoka dynamika przy niskich obciążeniach

Niewielki i lekki napęd wysięgnikowy do zastosowań typu "pick and place"

GRW-0630 - wysoka dynamika przy niskich obciążeniach

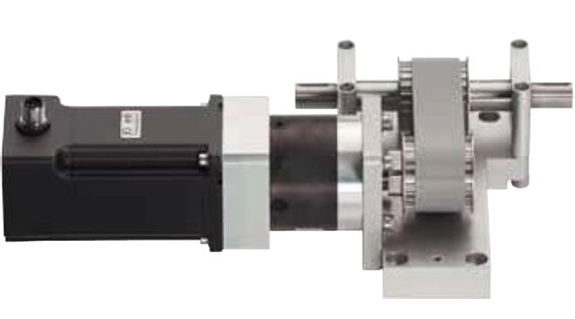

Moduł napędowy dla robotów kartezjańskich drylin® E

Moduł napędowy dla robotów kartezjańskich drylin® E - oszczędność miejsca dla układów robotów kartezjańskich

Moduł napędowy dla robotów kartezjańskich drylin® E

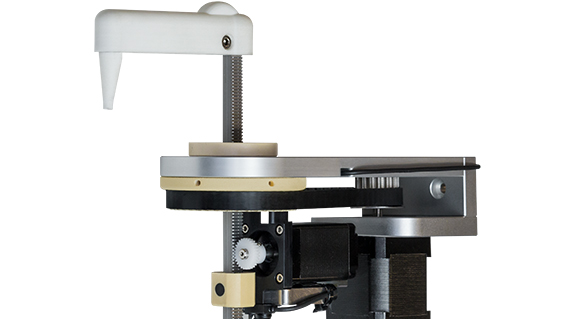

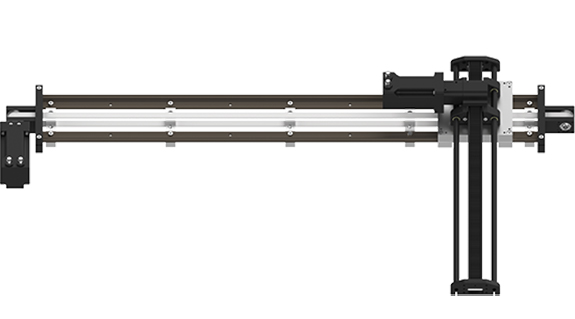

Skok x2 dla suwnic

Oś z, napęd z dłuższym skokiem dla bezsmarownych wysięgnikowo-ramiennych osi drylin®

Skok x2 dla suwnic

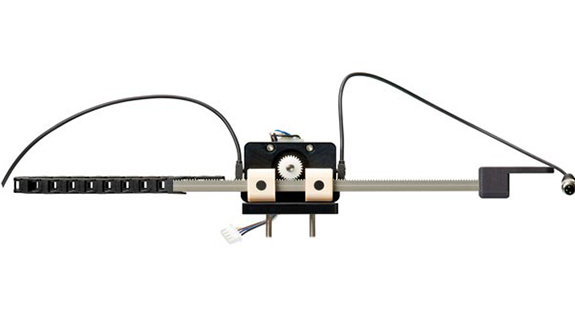

drylin® Q – oś chwytaka

drylin® Q – oś chwytaka, rozwiązanie do przenoszenia lekkich przedmiotów w ograniczonej przestrzeni

drylin® Q – oś chwytaka

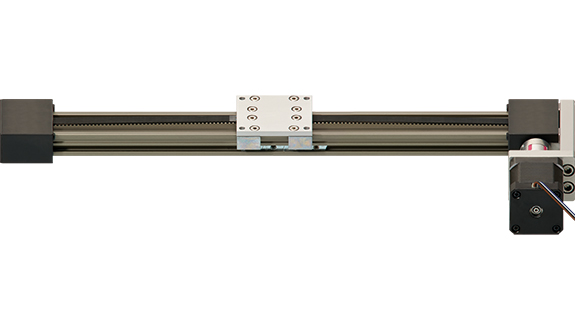

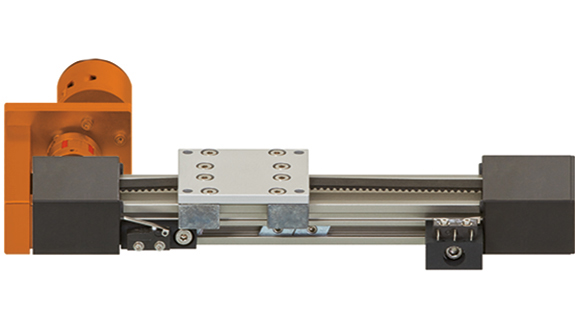

Elektryczne napędy liniowe z silnikiem drylin® E

Elektryczne napędy liniowe z silnikiem drylin® E

Elektryczne napędy liniowe z silnikiem drylin® E

Asortyment produktów - roboty kartezjańskie drylin® E

Roboty kartezjańskie drylin® - kilkuosiowe, liniowe, przestrzenne

Asortyment produktów - roboty kartezjańskie drylin® E

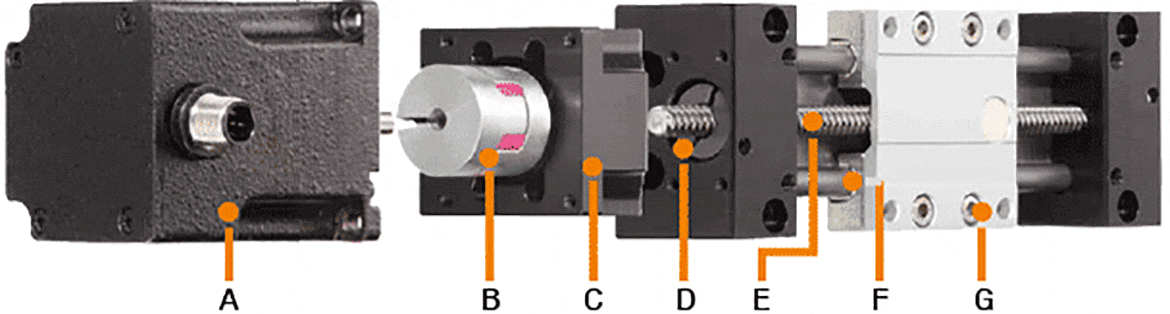

igus napęd elektryczny drylin E

A = silniki krokowe igus®

Ekonomiczne

Rozwiązanie bezobsługowe

Cztery wymiary montażowe

15 wariantów


B = sprzęgło kołowe
C = kołnierz silnika: podłączenie do silników krokowych
D = wsporniki śruby pociągowej z łożyskami kulkowymi
E = pas zębaty, gwint trapezowy lub gwint o dużym kącie nachylenia
F = podkładki z bezobsługowego materiału iglidur® J
G = system bezsmarowych prowadnic liniowych z łożyskami polimerowymi

rozmiar silnika dane silnika dopuszczalna/zalecana oś
napędzana pasem
wrzeciono
NEMA17 Moment trzymający Mo[Nm]=0,5
wymiar kołnierza 42 mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Moment trzymający Mo[Nm]=2,0
wymiar kołnierza 56 mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Moment trzymający Mo[Nm]=3,5
wymiar kołnierza 60 mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Moment trzymający Mo[Nm]=5,9
wymiar kołnierza 86 mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = na żądanie
