e-prowadnik rolkowy profilowy: do bardzo ciężkich wypełnień przy wysokich prędkościach

Ponad 1000 systemów na całym świecie jest w ciągłym użytkowaniu z konwencjonalnymi prowadnikami z rolką. Przemysł, szczególnie w sektorze budowy suwnic, miejsca zwiększające wymogi odległości przesuwu, wagi wypełniania, specjalnych i dużych prędkości przesuwu podczas cichego działania w tym samym czasie. igus spełnia te wymagania poprzez system P4. Systemy tego typu są projektowane przez naszych inżynierów projektu. Chętnie przedstawimy ofertę. Możemy to przedyskutować.

Skok ogniw prowadnika z rolkami i bez rolek jest taki sam

W odróżnieniu od poprzednich konstrukcji, rolki biegu górnego przebiegają przez rolki biegu dolnego, nie nad nimi. To pozwala uniknąć niepożądanych wstrząsów

Rolka trzymająca wbudowana w płytę boczną

Znaczne długości przesuwu (do 800 m), wysokie obciążenia dodatkowe (do 30 kg/m)

Dla znacznych długości oraz wysokich (do 10 m/s) prędkości przesuwu

Listwy poprzeczne autoglide zapewniają bezpieczne prowadzenie na znacznych długościach przesuwu

Dostępne w czterech wysokościach wewnętrznych (32, 42, 56, 80 mm)

Modułowy zestaw montażowy P4 z systemem podziału wewnętrznego z serii E4

Znaczne obniżenie siły napędowej wymaganej do poruszania e-prowadnika - poniżej 25%

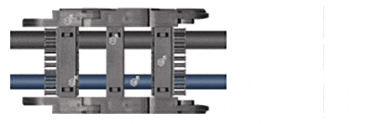

Banderole

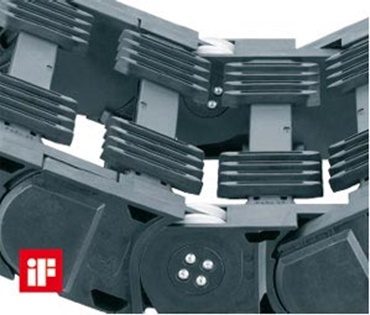

System P4 - Bardzo cicha praca poprzez mały skok na wszystkich ogniwach prowadnika. Poprzeczki AUTO-GLIDE zapewniają bezpieczne prowadzenie na bardzo długich odległościach przesuwu

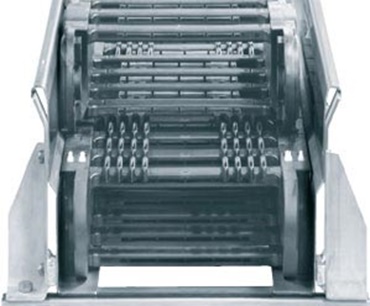

System rynien prowadzących

System rynien prowadzących połączony z poprzeczkami AUTOGLIDE zapewnia to, iż górny i dolny bieg są przesuniete względem siebie - bezpieczeństwo przy dużych prędkościach


Bezpieczny, cichy, odporny na ścieranie system zasilania energią na długich przesuwach - system igus® P4.

Mała koniecznośc obsługi systemu igus® P4 umożliwia niezawodny system zasilania energią umożliwiający zrealizowanie długich odległości przesuwu do 800 m dla wyposażenia suwnic bądź systemów przenosnikowych. Górny i dolny bieg toczą się przesuniete względem siebie. Oznacza to, iż nie występuje toczenie się po sobie rolek natomiast toczą się one po specjalnie temu przeznaczonej powierzchni. Poprzeczki AUTO-GLIDE i specjalny system rynien niezawodnie prowadzi prowadnik P4 e-chain®. Idealny dla aplikacji o dużych prędkościach ( do 10 m/s ) oraz dużych wag wypełniania ( do 30 kg/m).

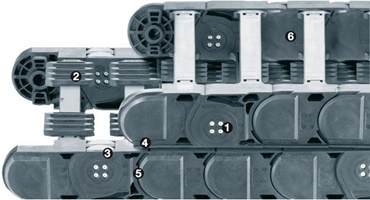

1

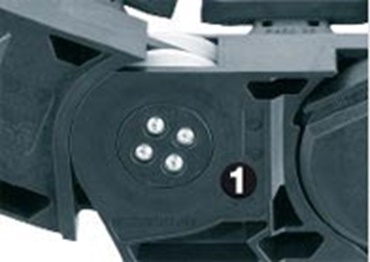

Niska konieczność obsługi systemu prowadnika z rolką z trybologicznie zoptymalizowanego materiału.

2

Poprzeczki AUTO-GLIDE

3

Specjalna konstrukcja rolek oraz ogniw prowadnika zapewnia szczególnie cichą pracę

4

Górny i dolny bieg biegną przesunięte względem siebie

5

Ten sam skok ogniw z rolką i bez niej

6

Dostępne 4 wysokości wewnętrzne: 32, 42, 56 oraz 80 mm

7

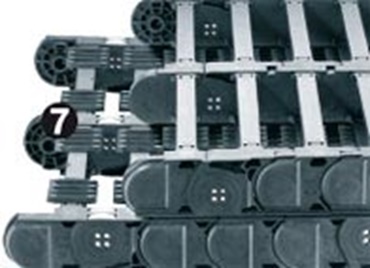

Rozwiązanie ogniwa przedłużającego dostępne dla nawet większych mas wypełniania o wysokościach wew. 56 i 80 mm.

8

Dostępne mocne stalowe elementy mocujące

9

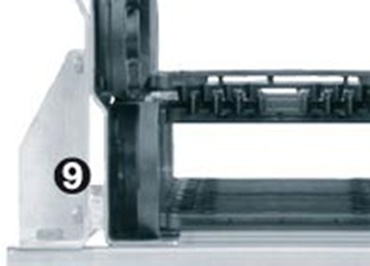

Dostępny specjalny system rynien prowadzących P4



Ogniwo przedłużające z rolką dla dużych obciążeń

Dostępne w dwóch wysokościach wewnętrznych ( 56, 80 mm )

50% większe masy wypełnienia

Maksymalna sztywność

Przekrój prowadnika podzielony na segmenty ( elektryczne/hydrauliczne )



Trybo-zoptymalizowane rolki dla systemu P4

Zoptymalizowane zużycie

Długi okres użytkowania

Ulepszone toczenie

Mniej hałasu i wibracji

Ten sam skok ogniw z rolką i bez niej



Nowy system rynien prowadzących

Specjalna geometria w połączeniu z poprzeczkami AUTO-GLIDE umozliwia przesunięcie biegu górnego i dolnego.

Mocne lementy montażowe dla długiej żywotności

Segmenty rynien ze stali nierdzewnej odpornej na korozję


Zakres produktów systemu P4

Sera P4.32

Prowadnik rolkowy profilowy: wysokość wewnętrzna 32 mm - do bardzo ciężkich wypełnień przy wysokich prędkościach.

Sera P4.32

Sera P4.42

Prowadnik rolkowy profilowy: wysokość wewnętrzna 42 mm - do bardzo ciężkich wypełnień przy wysokich prędkościach.

Sera P4.42

Seria P41.56

Profilowany e-prowadnik rolkowy: wewnętrzna wysokość 56 mm - dla bardzo wysokich szybkości i wag wypełnienia

Seria P41.56

Sera P4.80

Prowadnik rolkowy profilowy: wysokość wewnętrzna 80 mm - do bardzo ciężkich wypełnień przy wysokich prędkościach.

Sera P4.80

Seria P41.80

Profilowany e-prowadnik rolkowy: wewnętrzna wysokość 80 mm - dla bardzo wysokich szybkości i wag wypełnienia

Seria P41.80

typowych gałęziach przemysłu oraz zastosowaniach

Technologia suwnic ( wewnatrz/zewnątrz)

Automatyczne magazyny i systemy odzysku

Budowa fabryk

Robot bramowy

Technologia obsługi materiału

Kopalnie

Konstrukcje stalowe

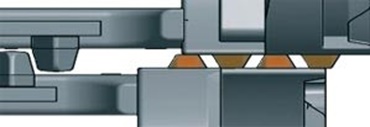

Górny i dolny bieg są przesunięte względem siebie, ślizgają się po specjalnej powierzchni



P4 w symulatorze jazdy

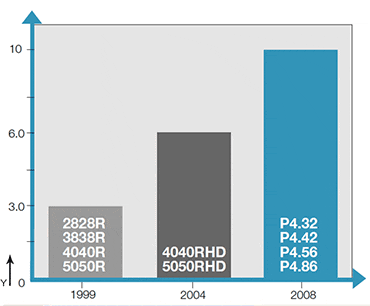

Wykres zużycia dla serii P4

Y = v m/s
Prędkości przesuwu dla e-prowadników rolkowych profilowych igus® P4

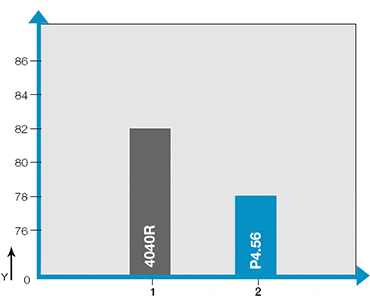

Hałas generowany przez serię P4

Y = dB(A)
1) 1. e-prowadnik rolkowy profilowy z 1999 roku, test laboratoryjny, v = 2,0 m/s
2)Test eksploatacyjny, v = 6,0 m/s pomiary w odstępach co 1 m

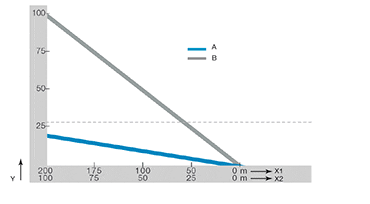

Siła nacisku/ciągnienia - prowadnik rolkowy

y = siła naprężenia - siła ścinania w procentach
X1 = przesuw, X2 = długość łańcucha
A = prowadnik rolkowy, B = prowadnik standardowy Dane: Masa napełnienia 10kg/m



Wydajność energetyczna

Zwiększenie wydajności energetycznej - Sześćdziesiąt procent mniejsze zużycie: nowe testy na polimerowych prowadnikach przewodów oraz kablach
