iglidur® PRT - dane łożyska

Rodzaj 01 PRT-...

Właściwości Jednostka -01-20 -01-30 -01-50 -01-60
Masa kg 0,2 0,4 1,0 1,1
Maks. obciążenie osiowe, statyczne N 15.000 27.000 40.000 50.000
Maks. obciążenie osiowe, dyn. N 4.000 7.000 10.000 15.000
Maks. obciążenie promieniowe, statyczne N 2.300 5.000 8.000 10.000
Maks. obciążenie promieniowe, dyn. N 600 1.500 2.500 3.000
Prędkość obrotowa przy pracy na sucho 1/min 300 250 200 200
Maksymalny dopuszczalny moment przechylający Nm 100 200 600 800
Właściwości Jednostka -01-100 -01-150 -01-200 -01-300
Masa kg 1,3 2,2 3,2 7,6
Maks. obciążenie osiowe, statyczne N 55.000 80.000 100.000 150.000
Maks. obciążenie osiowe, dyn. N 16.000 25.000 30.000 90.000
Maks. obciążenie promieniowe, statyczne N 16.000 25.000 35.000 45.000
Maks. obciążenie promieniowe, dyn. N 5.000 8.000 10.000 27.000
Prędkość obrotowa przy pracy na sucho 1/min 150 100 80 50
Maksymalny dopuszczalny moment przechylający Nm 1.500 2.000 3.800 5.000


Rodzaj 02 PRT-...
Właściwości Jednostka -02-20-AL -02-20-LC -02-20-P
Masa g 105 87 72
Maks. obciążenie osiowe, statyczne N 13.000 13.000 13.000
Maks. obciążenie osiowe, dyn. N 4.000 4.000 4.000
Maks. obciążenie promieniowe, statyczne N 2.000 2.000 2.000
Maks. obciążenie promieniowe, dyn. N 500 500 500
Prędkość obrotowa przy pracy na sucho 1/min 250 250 250
Maksymalny dopuszczalny moment przechylający Nm 60 40 40

Właściwości Jednostka -02-30-AL -02-30-LC -02-30-P
Masa g 200 165 140
Maks. obciążenie osiowe, statyczne N 25.000 25.000 25.000
Maks. obciążenie osiowe, dyn. N 7.000 7.000 7.000
Maks. obciążenie promieniowe, statyczne N 2.500 2.500 2.500
Maks. obciążenie promieniowe, dyn. N 700 700 700
Prędkość obrotowa przy pracy na sucho 1/min 200 180 180
Maksymalny dopuszczalny moment przechylający Nm 100 50 50

Właściwości Jednostka -02-50-AL -02-50-LC -02-50-P -02-60-AL
Masa g 440 380 320 700
Maks. obciążenie osiowe, statyczne N 35.000 35.000 35.000

45.000

Maks. obciążenie osiowe, dyn. N 9.000 9.000 9.000 12.000
Maks. obciążenie promieniowe, statyczne N 5.000 5.000 5.000 10.000
Maks. obciążenie promieniowe, dyn. N 1.200 1.200 1.200 2.800
Prędkość obrotowa przy pracy na sucho 1/min 120 120 120 50
Maksymalny dopuszczalny moment przechylający Nm 120 100 100 5000

Rodzaj 03 PRT-...

Właściwości Jednostka -80
Masa kg 0,45
Obciążenie osiowe, statyczne (kierunek siły ściskającej) N 45.000
Obciążenie osiowe, statyczne (kierunek siły rozciągającej) N 5.000
Obciążenie osiowe, dynamiczne (kierunek siły ściskającej) N 12.000
Obciążenie osiowe, dynamiczne (kierunek siły rozciągającej) N 2.000
Obciążenie promieniowe, statyczne N 4.000
Obciążenie promieniowe, dynamiczne N 1.000
Prędkość obrotowa przy pracy na sucho 1/min 120
Maks. dopuszczalny moment przechylający Nm 120

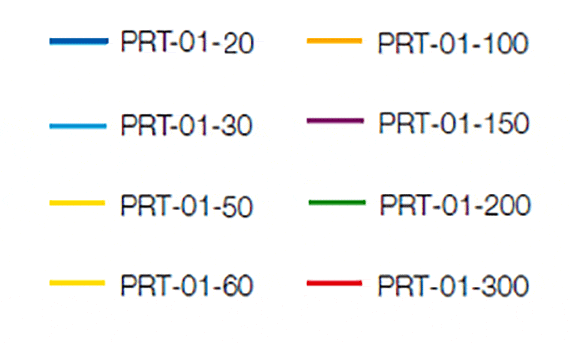

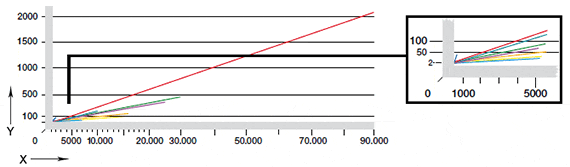

a Rys. 01: Wymagany moment napędowy w funkcji zastosowanego obciążenia

X= Obciążenie[N]
Y= Moment [Nm]

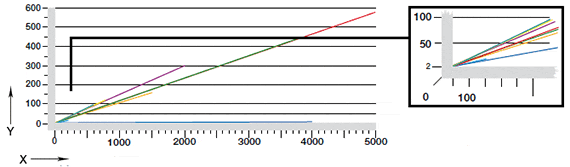

a Rys. 02: Wymagany moment napędowy w funkcji momentu przyłożenia

X= Moment [Nm]
Y= Moment [Nm]

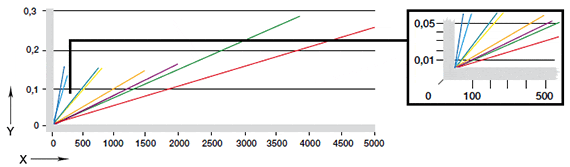

a Rys.03: Odchylenie w stosunku do momentu zastosowanego
X =Moment [Nm]
Y=Odchylenie [°]
Wszystkie wartości obciążenia zakładają, że łożysko PRT jest zamontowane za pomocą śrub z łbem gniazdowym (klasa wytrzymałości 8.8) na zewnętrznej średnicy koła podziałowego. Łożyska z pierścieniem obrotowym są montowane śrubami (klasa wytrzymałości 8.8) o min. głębokości gwintu 2 x d dla każdego otworu na pierścieniu zewnętrznym.

PRT-01-20: M4, min. 6 śruby PRT-01-30: M4, min. 8 śruby PRT-01-60: M5, min. 10 śruby PRT-01-100: M5, min. 12 śruby PRT-01-200: M6, min. 12 śruby

Wszystkie dane można przyjąć zarówno w przypadku montażu bocznego, jak i w poziomie (w tym, w przypadku podwieszenia).

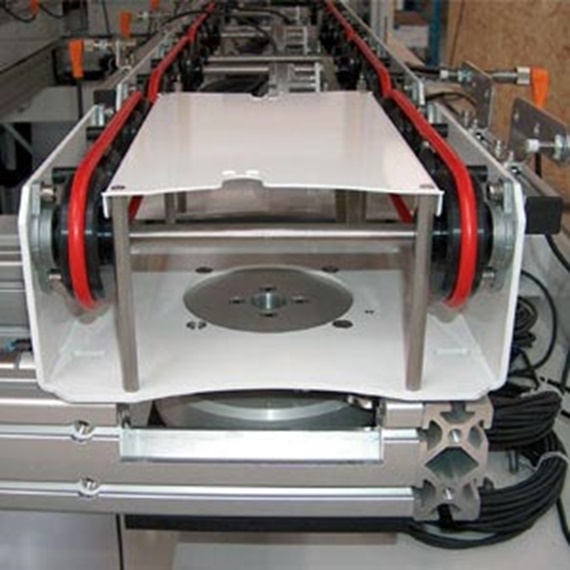

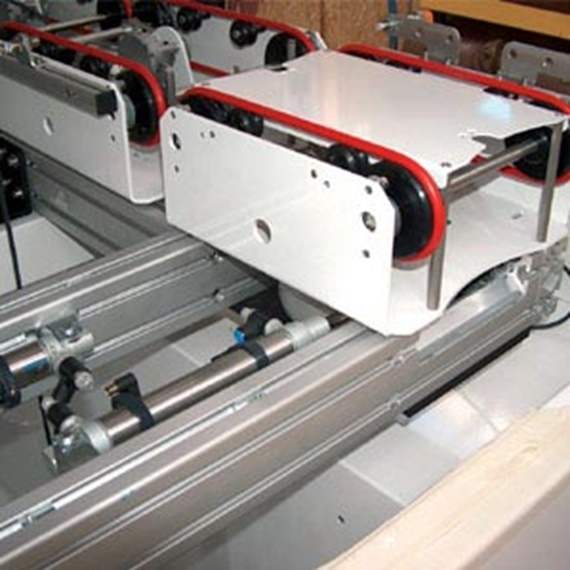

System obsługi transportu i przenoszenia.
System nadaje się do stosowania w pomieszczeniach o standardzie 'clean rooms', wolny od obsłygi i smarowania.
