Rozwiązania igus® w zakresie systemów zasilania dla konstruktorów i użytkowników suwnic

Główne zalety zastosowania produktów igus®:

Konstrukcja pozwalająca zaoszczędzić miejsce

Wyższe wymiary bezluzowe

Brak konieczności stosowania dodatkowych napędów

Brak konieczności stosowania dodatkowych struktur stalowych

Brak konieczności instalacji układu sterowania

Synchroniczny bieg wózka i systemu e-prowadnikowego

Szybki i prosty montaż (rynna prowadząca guidefast)

Wymiana i/lub wkładanie przewodów jest łatwe i szybkie

Transmisja danych wysokiej prędkości dzięki możliwości zastosowania przewodów światłowodowych

Wszystie media prowadzone w jednym systemie: energia, dane, gazy i ciecze

Mniej przestojów dzięki niskim potrzebom obsługowym produktu

Brak części zużywalnych

Gwarancja części zamiennych przez okres co najmniej 10 lat

Certyfikat TÜV

Innowacje na targach CeMAT 2016

Bezpieczne prowadzenie urządzeń sterujących

Ekonomiczny system zasilania do mocowania na dźwigarach suwnic oraz suwnicach halowych

Urządzenia sterujące

Montaż bezpośrednio na dźwigarze suwnicy. Kompaktowa konstrukcja. Możliwość stosowania z wszelkiego rodzaju urządzeniami sterującymi pełniącymi zróżnicowane funkcje. Swoboda w wyborze przewodu w stosunku do liczby żył i przekroju. Zastosowanie przewodów chainflex® pozwala na pracę przy najmniejszych promieniach zgięcia - nawet tak niewielkich jak 5 x d. 36 miesięcy gwarancji*. Ruch bez wysiłku dzięki bezobsługowym polimerowym łożyskom kulkowym xiros® w wózku prowadzącym.

System guidefast

Szybki montaż dzięki formie zestawu montażowego: rynna prowadząca guidefast jest mocowana do boku dźwigara suwnicy. W przypadku instalacji na dźwigarze suwnicy można pominąć spawanie wsporników. Montaż jest wyjątkowo szybki z uwagi na fakt, że rynnę prowadzącą wystarczy umieścić w uprzednio zamocowanych uchwytach i przymocować za pomocą bloków zaciskowych. O szybkości montażu decyduje także niewielka liczba różnych elementów oraz stała szerokość rynny.

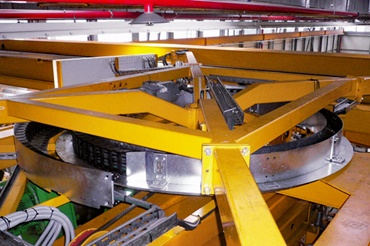

System e-prowadnikowy igus® fabrycznie zamontowany na dźwigarze suwnicy



Niezależnie od tego, czy chodzi o suwnice jednodźwigarowe czy dwudźwigarowe, suwnice z dźwigarem skrzynkowym czy suwnice z dźwigarem o profilu walcowym, czy też suwnice pomostowe, podwieszane lub wysięgnikowe - igus® oferuje wykorzystujące elastyczne przewody chainflex® idealne rozwiązania spełniające wszelkie wymagania, stanowiące alternatywę dla szynoprzewodów, systemów firankowych i bębnów z napędem silnikowym. Wykonane z wysokowydajnych tworzyw sztucznych oszczędzające przestrzeń systemy e-prowadnikowe firmy igus® do przesuwu wózka można łatwo i pewnie zamocować bezpośrednio na dźwigarze suwnicy lub nad nim. Zastosowanie systemu e-prowadnikowego igus® eliminuje konieczność stawiania stacji przewodowych. Przesuw wózka może odbywać się wzdłuż całej długości dźwigara. Zakończenie dźwigara jest jednocześnie zakończeniem systemu e-prowadnikowego. Cała powierzchnia hali jest dostępna dla suwnicy. Brak plątania się podwieszanych przewodów - wszystkie przewody są bezpiecznie prowadzone w e-prowadniku, przy określonym promieniu gięcia.

System e-prowadnikowy guidefast zamontowany na boku dźwigara suwnicy



System e-prowadnikowy zamontowany na dźwigarze suwnicy



Zakończenie systemu e-prowadnikowego na zakończeniu dźwigara suwnicy

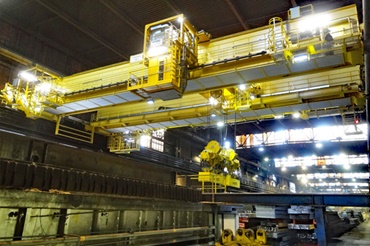

igus® oferuje doskonałe rozwiązania w zakresie zasilania także dla toru podsuwnicowego. Zalety e-prowadników igus® są szczególnie widoczne w zastosowaniach wymagających długich przesuwów. Ślizg zamiast toczenia - e-prowadniki z rolką igus® znacznie zmniejszają siłę napędową wymaganą do poruszania e-prowadnika. Możliwa praca przy drogach przesuwu wynoszących nawet do 800 m. Z przyjemnością bezpłatnie skonfigurujemy Państwa zastosowanie i wybierzemy najbardziej ekonomiczne rozwiązanie igus®, z uwzględnieniem wymagań technicznych i niezawodności pracy.

System e-prowadnikowy do toru podsuwnicowego - zamontowany na ścianie budynku



Ślizgowy system e-prowadnikowy w niesprzyjających warunkach



Długa droga przesuwu za pomocą aluminiowej rynny do toru podsuwnicowego


Kontakt

Aktualne nowości

Moduły produktowe dla suwnic halowych

e-prowadniki, przewody i akcesoria

E4.1 - przegląd

JEDNA seria e-prowadników odpowiednia do prawie wszystkich zastosowań

E4.1 - przegląd

E2/000 - przegląd

Dwuczęściowy – Standard E2

E2/000 - przegląd

E4/4 - przegląd

Wysoka stabilność „montowania z boku” – bardzo długie odległości przesuwania

E4/4 - przegląd

Przegląd Rol e-chain®

Toczenie zamiast ślizgu: e-prowadnik do wyjątkowo długich przesuwów

Przegląd Rol e-chain®

Rynny prowadzące

Rynny prowadzące są stosowane przy długich przesuwach zależnie od typu prowadnika od 5-12 m. Zapewniają one płynna pracę o niskim tarciu prowadnika przewodów E-Chain.

Rynny prowadzące

uchwyt kablowy odciążający

Systemy odciążenia ciągu - szczegóły produktu

uchwyt kablowy odciążający

Rynna prowadząca guidefast

Montowana z boku rynna prowadzące guidefast

Rynna prowadząca guidefast

PPDS basic - Wystarczy wyłączyć

Kalkulacja sił ciągnąco-pchających jako standard bezpieczeństwa.

PPDS basic - Wystarczy wyłączyć

Informacje ogólne o przewodach chainflex®

Informacja, wybór i zamówienie bezpośrednio w internecie

Informacje ogólne o przewodach chainflex®

FTA ramię pływające

FTA ramię pływające kompensuje błędy równoległowości

FTA ramię pływające

Innowacyjne produkty

System poziomy Guidelock

Guidelock prowadzi górny bieg prowadnika na długich przesuwach, samonośny w środowisku wiórów

System poziomy Guidelock

Guidelock pionowy, oszczędność przestrzenii

guidelok slimline "P": Bezpieczne pionowe prowadzenie e-prowadników dla szybkiego przechowywania i wyszukiwania.

Guidelock pionowy, oszczędność przestrzenii

Przegląd Micro flizz®

Wskazania odnośnie bezpieczeństwa energii, danych i powietrza

Przegląd Micro flizz®

Moduły obrotowe - High stacking

Realizacja ruchów obrotowych do 900° i więcej, nawet przy dużych obciążeniach, z zastosowaniem modułów obrotowych firmy igus®.

Moduły obrotowe - High stacking

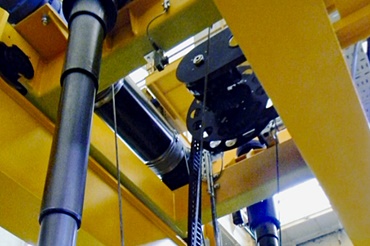

e-spool - Multi-Energy-Spool
