drylin® SHT /SLW - napędy śrubowe

Portfolio produktów drylin® zawiera bezsmarowne łożyska ślizgowe napędzane na gwincie trapezowym, gwincie szybkim lub pasku zębatym. Użytkownik może wybrać odpowiednie rozwiązanie indywidualne z lekkich i wytrzymałych jednostek liniowych do masywnych rozwiązań ze stali nierdzewnej. We wszystkich systemach, długość skoku jest dowolna, a napęd realizowany za pomocą pokrętła lub silnika.

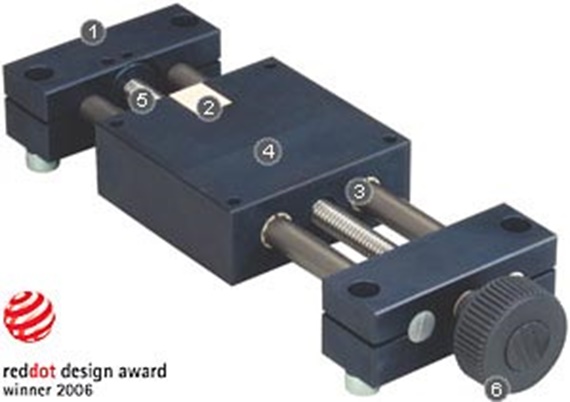

1

Część główna wykonana ze stali nierdzewnej, aluminium, cynku lub polimerów.

2

Bezsmarowność dzięki łożyskom polimerowym i nakrętkom polimerowym

3

3 materiały wałków

4

Wózki wykonane z anodowanego aluminium lub litego polimeru

5

8 skoków śruby trapezowej i 4 śruby szybkiej

6

Obróbka śruby lub pinu według rysunku, ze stali lub stali szlachetnej oraz wałków aluminiowych
. Regulator pozycji, zacisk i pokrętło są również dostępne.





Dane techniczne

Materiał ślizgowy: iglidur® J
Materiał wałka Aluminium, twardo anodowane
Cf53
stal nierdzewna
Materiał trzpienia: Stal
Stal nierdzewna
Aluminium, twardo anodowane

Kiedy stosować?

Do regulacji formatu

W ekstremalnych warunkach

Kiedy wymagane jest ekonomiczne i gotowe do montażu rozwiązanie.

Kiedy odporność na korozję jest wymagana

Kiedy wymagane jest ciche rozwiązanie

Kiedy nie stosować?

Kiedy duże obciążenia muszą być przenoszone dynamicznie

Kiedy wymagana jest dokładność pozycjonowania <0.1

Kiedy wymagana jest wysoka wydajność w pracy ciągłej

drylin® wyszukiwarka produktów

drylin® wyszukiwarka produktów - technika napędu

drylin® wyszukiwarka produktów

drylin® SLW

drylin® SLW – zalety systemu widoczne na pierwszy rzut oka.

drylin® SLW
Szybki przegląd
DryLin® SHT technologia napędu
drylin® SHT - Standard

SHT - standard

Solidna konstrukcja

Trzy rozmiary

Różne materiały trzpienia i wałka

Bezobsługowa i odporna na korozję

TR 10 x 2, TR 18 x 4, TR 24 x 5

drylin® SHT-PL "Preload"

SHT-PL "Preload"

Nakrętka trapezowa dociążana siłą 50 N

Ciągła ręczna regulacja luzu odśrodkowego

Odpowiednie zakończenie śruby pozwala na pracę z gałką lub silnikiem

drylin® SHTC - Elastyczna

SHTC kompaktowa konstrukcja

Duża swoboda projektowa

Idealna do dwóch wózków

Bezobsługowe, samosmarowne

Regulowany luz łożyska

drylin® SHTS - Szybka

SHTS duża szybkość

Skok 10 x 12, 10 x 50, 18 x 100

Gwint grubozwojny

Rozwiązanie High-Speed

Bezobsługowe, samosmarowne

SHT stoliki liniowe z mechanizmem zwalniania napędu

SHT stoliki liniowe z mechanizmem zwalniania napędu

Wersja aluminiowa

Dla szybkich regulacji formatu

Blokada hamulców

Dowolnie wybierane długości posuwu

Bezluzowe nakrętki śruby napędowej

SHT ZB – Gwintowana nakrętka bezluzowa na w stoliku liniowym

Nie wymagające smarowania i serwisowania

Wysoka precyzja bez względu na obciążenia

Samonastawne

Cichy

Odporne na korozję

drylin® SHT stolik liniowy ze śrubą napędową zamontowaną w łożysku kulkowym

SHT-BB napęd liniowy z wałkiem zamontowanym w łożysku kulkowym

Większe prędkości obrotowe, większa precyzja

Napęd na pasku pozwala na obciążenia promieniowe.

Stały moment obrotowy

Zmniejszony luz osiowy

SHT-20-EWM-HTX do 180°C

SHT – HTX wysoka temperatura

wysoka temperatura do +180°C

Wał i trzpień wykonany ze stali nierdzewnej

Łożysko materiał iglidur® X

Sanie wzdłużne i dźwigary poprzeczne wykonane z anodowanego aluminium

drylin® SHTC-HYD

SHTC - HYD Konstrukcja Higieniczna

Rozwiązanie łatwe w myciu

Połączenia śrubowe sa łatwodostępne i specjalnie zaprojektowane do luzów.

Materiały: Stal nierdzewna polimerowa i VA

drylin® SHTP technologia „lekkich” napędów
drylin® SHTP mini

SHTP mini - mała i tania

Wersja miniaturowa

Bardzo lekkie

Bardzo niska cena

Odporna na korozję

Wózek i wsparcie końców wałka

wykonane z polimerów wysokiej jakości

drylin® SHTP - Ekonomiczna

SHTP oszczędny polimer, metryczny

Trwała budowa polimerowa

Lekkie

Niska cena

Odporna na korozję

SHTP stoliki liniowe z mechanizmem zwalniania napędu

drylin® SHTP napęd śrubowy z szybko złączką

lżejszy model z twałych polimerów

Dla szybkich regulacji formatu

Blokada hamulców

Dowolnie wybierane długości posuwu

DryLin® SLW - technologia napędu
drylin® SLW - Kompaktowa

SLW - kompaktowa

Mała i płaska

Wysoka stabilność boczna

W całości podparta

Szyna z twardoanodowanego aluminium

drylin® SLWE-PL z naprężeniem wstępnym

SLWE – PL - z naprężeniem wstępnym

Mała i płaska

Wysoka stabilność boczna

W całości podparta

Szyna z twardoanodowanego aluminium

drylin® SLWE-BB – moduł śruby napędowej z łożyskiem kulkowym montowanym na śrubie napędowej

SLWE-BB łożysko kulkowe

Niższa siła napędu

Zminimalizowany luz do 1500 rev/min (dostosowanie do długości i obciążenia)

Cicha praca - redukcja wibracji całego systemu

drylin® SLWS kopaktowy z gwintem wielozwojnym

SLWS - kompaktowy z szybką śrubą

Skok 8 x 15 mm

Mała i płaska

Wysoka stabilność boczna

Szyna z twardo anodowanego aluminium

drylin® SAW – stolik liniowy

SAW – moduł liniowy

Śruba z gwintem trapezowym lub szybkim

Gwintowana śruba napędowa z łożyskami kulkowymi

Prowadnica o wysokim profilu, bardzo duża odporność na siły skręcające

drylin® SLW - Zwarta budowa - wersja ze stali nierdzewnej

SLW-ES – wersja ze stali nierdzewnej

Wersja ze stali nierdzewnej z komponentami stalowymi odpornymi na korozję (1.42305, 1.4408 or 1.4571)

Materiał łożyska do wyboru

SLW-PT

SLW-PT – z zabezpieczoną śrubą napędową

drylin® W szyna profilowana jako mechanizm ochronny

Dostępne o skoku 10x2, 10x12 lub 10x50

Kompaktowa konstrukcja

3 długości wózków

SLW-T

SLWT – dwa napędy śrubowe w jednej konstrukcji

Różne skoki śruby mogą być łączone.

Oddzielnie pozycjonowanie każdego z wózków.

Bezsmarowny moduł liniowy drylin® W

Pozycjonowanie za pomocą silnika lub manualnie

SLW – z cyfrowym systemem pomiarowym

SLW – z cyfrowym systemem pomiarowym

Kompaktowy czujnik zainstalowany na wózku

Zasilanie bateryjne

Zintegrowana taśma magnetyczna

Praca bezsmarowna

Dostępny szeroki wybór akcesoriów

SLN

Miniaturowy napęd liniowy drylin® - SLN-27-03 / SLN-27-04 / SLN-27-05

Komponenty wykonane z aluminium i plastiku

Bezsmarowne

Model podstawowy

Wózek zmontowany ze śrubą

Doposażenie możliwe w każdej chwili

SLN

Miniaturowy napęd liniowy - SLN-27-14 / SLN-27-15

mały i kompaktowy

Oparta o bezsmarowne prowadnice niskoprofilowe drylin® N rozmiar instalacyjny 27

100% bezsmarowne

Śruba napędowa, łożysko kulkowe montowane dla niewielkiego luzu i dynamicznej pracy

Możliwa regulacja ręczna lub napędem

SLN

Miniaturowy napęd liniowy - SLN-27-xxx

SLN-27: napęd liniowy z silnikiem krokowym NEMA11, łożysko kulkowe śruby napędowej montowane poprzez mocowanie silnika lub łożysko kulkowe montowane na napędzie liniowym z silnikiem krokowym NEMA11

Małe (wysokość instalacyjna od 22 mm), lekkie i płaskie

Polimerowe łożyska ślizgowe w miejscach łożyskowania

DryLin® - krzyżowy
drylin® SLW Krzyżowy

SLW - krzyżowy

Nisko-kosztowe rozwiązanie przekroju poprzecznego dla wyrównywania ręcznego.

Bezsmarowne i odporne na korozję

Maksymalna długość przesuwu w stolikach XY 300 mm

drylin® SLW stolik krzyżowy wykonany ze stali nierdzewnej

SLW - krzyżowy - stal nierdzewna

Do regulacji ręcznej

Mała i płaska

Wszystkie materiały konstrukcyjne: stal nierdzewna VA i V4A

Odporny na chemikalia i korozję

drylin® SHT/SHT-PL - Krzyżowy

SHT/SHT-PL - Krzyżowy

Wysoka precyzja, niezwykła sztywność oraz dokładne wyrównanie za pomocą prdukcji CNC.

Dostępne w wersji standardowej i dociążonej

Zamocowanie górnego stolika z wyjściem śruby po prawej lub lewej stronie

Gotowy do podłączenia system napędu DryLin® do silnika krokowego
Gotowe do podłączenia jednostki liniowe drylin®

Gotowy do podłączenia SAW do silnika krokowego

Do Twojego silnika krokowego
Typ NEMA-23

Trapezowa śruba napędu, zamontowane łożysko kulkowe

Skoki 2 mm, 3 mm, 12 mm lub 50 mm na obrót

Kompaktowa konstrukcja, niska masa, wysoka stabilność

drylin® jednostka liniowa: Zestaw do podłączenia silnika

Akcesoria SHT do podłączenia silnika

Łatwe i szybkie zesprzęglenie do Państwa slnika z bezobsługowymi elementami liniowymi drylin®. Dystans, flansza silnikowa oraz sprzęgło z zestawu konstrukcyjnego do łatwej instalacji Państwa silnika NEMA23.

DryLin® SHT i SLW akcesoria
drylin® SHT - Wskaźnik położenia

Wskaźnik

Plastykowy wskaźnik analogowy do odczytu i regulacji pozycji wózka

drylin® SHT - Zacisk wrzeciona

Zacisk trzpienia

Kołnierz ściskający wała do zamontowania na wskaźniku położenia do blokowania trzpienia.

drylin® SHT - pokrętło

Korba

Ręczne koło, które może być mocowane na końcu gwintowanego wrzeciona. Dostępne różne rodzaje uchwytów.

drylin® SHT - Płytka adaptera

Płytka adaptera

Do mocowania wskaźnika lub zacisku trzpienia

drylin® SHT V-napęd

V-napęd

drylin® SHT-WT napędy kątowe dostarczają maksymalną elastyczność w pozycjonowaniu.

napęd kątowy

V-napędy z wałkami wyjściowymi po obu stronach

Dla struktur portalowych lub przy sterowaniu wieloma modułami liniowymi oferujemy napędy kątowe z wałkami wyjściowymi po obu stronach dla modeli WT-3 oraz WT-4

drylin® SHT-WS: wszystkie kierunki

Zestaw mocowań

drylin® SHT-WS to nowy zestaw kątowy do liniowych stolików przesuwnych SHT.

drylin® Flexshaft

Flexshaft

Idealny element do modułów śruby napędowej drylin®.

SLW-1040 – cicha śruba napędowa o zakresie skoku >750mm

Wspornik śruby SLW-1040

Inteligentne rozwiązanie do modułów liniowych SLW o dużym skoku

Silniki pasujące do tego artykułu:

drylin® E - informacje ogólne o produktach

Stały rozwój zestawu narzędzi i systemu niewymagającej smarowania technologii napędowej drylin®.

drylin® E - informacje ogólne o produktach

Duża odporność na zanieczyszczenia



Solidna, ale wydajna pod względem kosztów



Budowa modułowa ułatwiająca montaż
